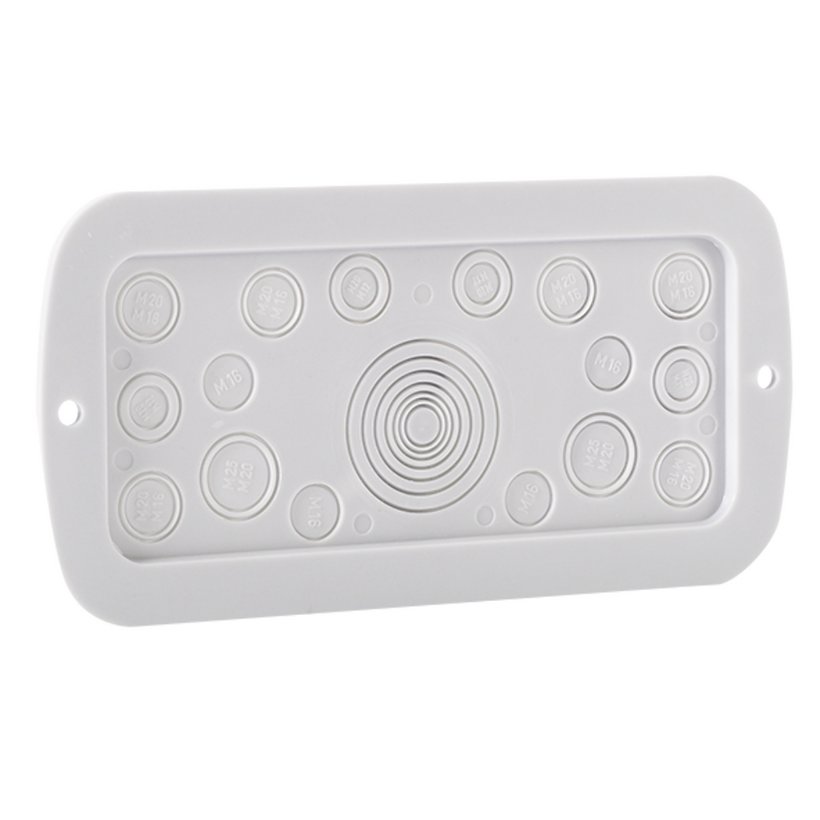

3080-0102-25-27
Kabeleinführungsplatte Kunststoff
- Zur individuellen Kabeleinführung in Standardausbrüchen von Gehäusen und Schränken (über zusätzliche Kabelverschraubungen).
Produktbeschreibung
Mit aufgeschäumter Dichtung zur Abdichtung zum Innenraum.
Technische Daten
-
Artikelnummer: 3080-0102-25-27
-
Material: Platte: Kunststoff
Dichtung: PU-Schaum -
Oberfläche: Platte: ähnlich RAL 7035
Dichtung: grau/schwarz -
Vorprägung: PG
-
Größe: 1
Hinweis
-
Es stehen verschiedene Ausführungen zur Wahl:
- ohne Vorprägung
- mit Vorprägung für metrische Kabelverschraubungen
- mit Vorprägung für PG-Kabelverschraubungen - Bei den vorgeprägten Platten sind die Größen der Kabelverschraubung vorgegeben.
- Passende Kabelverschraubungen finden Sie im Zubehör.
- 1 Stück
2331-0330-07-00
Kabelverschraubung IP68
Anschlussgewinde
PG
Gewinde
PG 7
Klemmbereich von
3 mm
bis
6.5 mm
Material
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
Schutzart
IP68
2331-0330-09-00
Kabelverschraubung IP68
Anschlussgewinde
PG
Gewinde
PG 9
Klemmbereich von
4 mm
bis
8 mm
Material
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
Schutzart
IP68
2331-0330-11-00
Kabelverschraubung IP68
Anschlussgewinde
PG
Gewinde
PG 11
Klemmbereich von
5 mm
bis
10 mm
Material
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
Schutzart
IP68
2331-0330-13-00
Kabelverschraubung IP68
Anschlussgewinde
PG
Gewinde
PG 13,5
Klemmbereich von
6 mm
bis
12 mm
Material
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
Schutzart
IP68
2331-0330-16-00
Kabelverschraubung IP68
Anschlussgewinde
PG
Gewinde
PG 16
Klemmbereich von
10 mm
bis
14 mm
Material
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
Schutzart
IP68
2331-0330-21-00
Kabelverschraubung IP68
Anschlussgewinde
PG
Gewinde
PG 21
Klemmbereich von
13 mm
bis
18 mm
Material
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
Schutzart
IP68
2331-0330-29-00
Kabelverschraubung IP68
Anschlussgewinde
PG
Gewinde
PG 29
Klemmbereich von
18 mm
bis
25 mm
Material
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
Schutzart
IP68
2331-0330-36-00
Kabelverschraubung IP68
Anschlussgewinde
PG
Gewinde
PG 36
Klemmbereich von
22 mm
bis
32 mm
Material
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
Schutzart
IP68
2331-0330-42-00
Kabelverschraubung IP68
Anschlussgewinde
PG
Gewinde
PG 42
Klemmbereich von
30 mm
bis
38 mm
Material
Hutmutter + Zwischenstutzen: Polyamid PA6 V-2
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
Dichtring: Polychloropren-Nitrilkautschuk CR/NBR
Schutzart
IP68
2331-0063-07-00
Kabelverschraubung IP55
Anschlussgewinde
PG
Gewinde
PG 7
Klemmbereich von
5 mm
bis
7 mm
Material
Druckschraube + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schutzart
IP55
2331-0063-09-00
Kabelverschraubung IP55
Anschlussgewinde
PG
Gewinde
PG 9
Klemmbereich von
6 mm
bis
8 mm
Material
Druckschraube + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schutzart
IP55
2331-0063-11-00
Kabelverschraubung IP55
Anschlussgewinde
PG
Gewinde
PG 11
Klemmbereich von
8 mm
bis
10 mm
Material
Druckschraube + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schutzart
IP55
2331-0063-13-00
Kabelverschraubung IP55
Anschlussgewinde
PG
Gewinde
PG 13,5
Klemmbereich von
10 mm
bis
12 mm
Material
Druckschraube + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schutzart
IP55
2331-0063-16-00
Kabelverschraubung IP55
Anschlussgewinde
PG
Gewinde
PG 16
Klemmbereich von
12 mm
bis
14 mm
Material
Druckschraube + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schutzart
IP55
2331-0063-21-00
Kabelverschraubung IP55
Anschlussgewinde
PG
Gewinde
PG 21
Klemmbereich von
15 mm
bis
17 mm
Material
Druckschraube + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schutzart
IP55
2331-0063-29-00
Kabelverschraubung IP55
Anschlussgewinde
PG
Gewinde
PG 29
Klemmbereich von
24 mm
bis
26 mm
Material
Druckschraube + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schutzart
IP55
2331-0063-36-00
Kabelverschraubung IP55
Anschlussgewinde
PG
Gewinde
PG 36
Klemmbereich von
31 mm
bis
33 mm
Material
Druckschraube + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schutzart
IP55
2331-0063-42-00
Kabelverschraubung IP55
Anschlussgewinde
PG
Gewinde
PG 42
Klemmbereich von
39 mm
bis
41 mm
Material
Druckschraube + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schutzart
IP55
2331-0063-48-00
Kabelverschraubung IP55
Anschlussgewinde
PG
Gewinde
PG 48
Klemmbereich von
45 mm
Material
Druckschraube + Zwischenstutzen: Polyamid PA6 GF30
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Druckring: Polethylen PE-LD
O-Ring: SBR/NBR
Schutzart
IP55

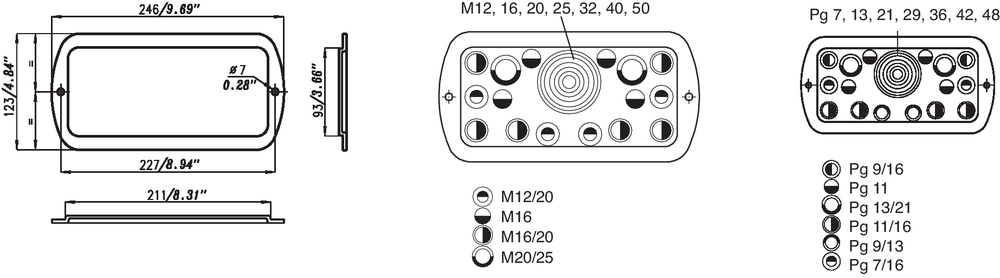

CAD-Daten und weitere Darstellungen:
