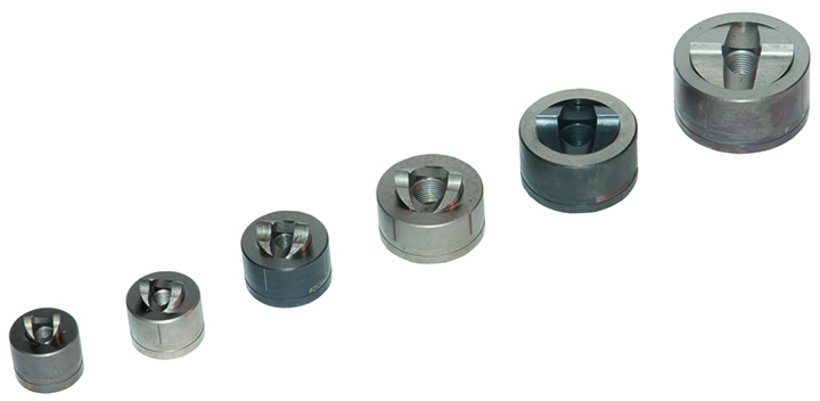

Rundlochersatz Plus mit metrischen Lochern von M16 bis M50
Hauptmerkmale
- Hohe Lebensdauer
- Wirtschaftliches Arbeiten
- Für Edelstahlbleche
Produktbeschreibung
Zum Lochen mit "mobilen Geräten".
Neben Edelstahl können auch Stahlbleche gelocht werden.
Schonung des Werkzeugs durch optimierte Schneidengeometrie. Durch die Schneidenform des Stempels wird der Kraftaufwand beim Lochen um bis zu 40% reduziert.
Leichte Entnahme des z.T. gespaltenen Abfallstückes.
Schnell, sauber, keine Gratbildung.
Es werden die Betätigungsschrauben ø 9,5 mm, ø 11,1 mm und ø 19 mm benötigt.
Technische Daten
- Artikelnummer: 2682-7816-50-26
- max. Blechstärke: Edelstahl 2,5 mm, abhängig von Lochergröße
- Produktfamilie: für Mobile Geräte
- Betätigungsgewinde: ø 9,5 mm / ø 11,1 mm und ø 19 mm
- Größe: metrische Rundlocher in mm: ø 16,2; ø 20,2; ø 25,2; ø 32,2; ø 40,2; ø 50,2
- Gewicht: 0.8 kg
Hinweis
- Sie benötigen eine häwa Stanzpumpe oder einen häwa Hydraulik-Zylinder. Ob dieses Lochwerkzeug mit ihrem häwa Stanzgerät kompatibel ist, entnehmen Sie bitte dem „Werkzeughinweis – Locher für Mobile Geräte“ unter „Downloads“.
- Die max. zu stanzende Blechdicke ist auch vom Stanzgerät abhängig.
Lieferumfang
- 6 Locher komplett, bestehend aus Stempel und Matrize im Blechkoffer
Zubehör
Zubehör Stanzwerkzeuge
Allgemeines Zubehör Blechbearbeitung
Passend für
Zubehör
Zubehör Stanzwerkzeuge
Zubehör Stanzpumpen
Mobile Hydraulikzylinder
2611-7600-01-00
Hydraulikzylinder Power 19
| Produktfamilie | für Mobile Geräte |
| Einsetzbar für | Rundlocher bis ø 135 mm / Quadratlocher 103 mm / Rechtecklocher bis 145 mm Diagonale |
| Max. Blechstärke | Stahl 3 mm / Edelstahl 2 mm / Aluminium 4 mm |
| Schraubenaufnahme | Gewinde 19 mm |
2611-7600-02-00
Hydraulikzylinder Power 25
| Produktfamilie | für Mobile Geräte |
| Einsetzbar für | Rundlocher bis ø 185 mm / Quadratlocher 140 mm / Rechtecklocher bis 195 mm Diagonale |
| Max. Blechstärke | Stahl 3 mm / Edelstahl 2 mm / Aluminium 4 mm |
| Schraubenaufnahme | Gewinde M25 x 1,5 |
2684-7600-01-00
Hydraulikzylinder 19
| Produktfamilie | für Mobile Geräte |
| Einsetzbar für | Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale |
| Max. Blechstärke | Stahl 3 mm / Edelstahl 2 mm / Aluminium 4 mm |
| Schraubenaufnahme | Gewinde 19 mm |
Stanzwerkzeuge
2622-7200-02-00
Powerman Junior
| Variante | ohne Rundlocher |
| Einsetzbar für | Rundlocher bis ø 50,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 37,5 mm Diagonale |
| Materialstärke | Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm |
| Max. Stanzkraft | 40 kN |
2622-7204-02-01
Powerman Junior
| Variante | mit metrischem Rundlochersatz |
| Einsetzbar für | Rundlocher bis ø 50,5 mm / Quadratlocher 25,4 mm / Rechtecklocher bis 37,5 mm Diagonale |
| Materialstärke | Stahl bis 2 mm / Edelstahl bis 1,5 mm / Aluminium bis 3 mm |
| Max. Stanzkraft | 40 kN |
2626-7200-01-00
Powerman Vario
| Variante | ohne Rundlocher im Blechkoffer |
| Einsetzbar für | Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale |
| Materialstärke | Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm |
| Max. Stanzkraft | 50 kN |
2626-7206-01-00
Powerman Vario
| Variante | PG1 mit Rundlochern von PG9-PG21 im Kunststoffkoffer |
| Einsetzbar für | Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale |
| Materialstärke | Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm |
| Max. Stanzkraft | 50 kN |
2626-7206-02-00
Powerman Vario
| Variante | PG2 mit Rundlochern von PG9-PG29 im Kunststoffkoffer |
| Einsetzbar für | Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale |
| Materialstärke | Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm |
| Max. Stanzkraft | 50 kN |
2626-7207-01-01
Powerman Vario
| Variante | mit metrischen Rundlochern von M12-M50 im Kunststoffkoffer |
| Einsetzbar für | Rundlocher bis ø 80 mm / Quadratlocher 60 mm / Rechtecklocher bis 85 mm Diagonale |
| Materialstärke | Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm |
| Max. Stanzkraft | 50 kN |
2629-7200-01-01
Powerlec Vario
| Variante | mit metrischem Rundlochersatz |
| Einsetzbar für | Rundlocher bis ø 80 mm / Quadratlocher 68 mm / Rechtecklocher bis 96 mm Diagonale |
| Materialstärke | Stahl bis 2,5 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm |
| Max. Stanzkraft | 60 kN |
2629-7400-00-00
Powerlec Vario Plus
| Einsetzbar für | Rundlocher bis ø 120 mm Quadratlocher 125 mm Rechtecklocher bis 175 mm Diagonale |
| Materialstärke | Stahl bis 2 mm Edelstahl bis 1,5 mm |
| Max. Stanzkraft | 63 kN |
| Betriebsspannung | 18V |
2629-7400-01-00
Powerlec Vario Plus
| Einsetzbar für | Rundlocher bis ø 120 mm Quadratlocher 125 mm Rechtecklocher bis 175 mm Diagonale |
| Materialstärke | Stahl bis 2 mm Edelstahl bis 1,5 mm |
| Max. Stanzkraft | 63 kN |
| Betriebsspannung | 18V |
2629-7401-00-00
Powerlec Vario Plus
| Variante | Lüfterkit 92 |
| Einsetzbar für | Rundlocher bis ø 120 mm Quadratlocher 125 mm Rechtecklocher bis 175 mm Diagonale |
| Materialstärke | Stahl bis 2 mm Edelstahl bis 1,5 mm |
| Max. Stanzkraft | 63 kN |
| Betriebsspannung | 18V |
2629-7402-00-00
Powerlec Vario Plus
| Variante | Lüfterkit 125 |
| Einsetzbar für | Rundlocher bis ø 120 mm Quadratlocher 125 mm Rechtecklocher bis 175 mm Diagonale |
| Materialstärke | Stahl bis 2 mm Edelstahl bis 1,5 mm |
| Max. Stanzkraft | 63 kN |
| Betriebsspannung | 18V |
2684-7100-01-01
Powerman
| Einsetzbar für | Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale |
| Materialstärke | Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm |
| Max. Stanzkraft | 65 kN |
2685-7200-01-01
Powerman Step
| Einsetzbar für | Rundlocher bis ø 120 mm / Quadratlocher 92 mm / Rechtecklocher bis 138 mm Diagonale |
| Materialstärke | Stahl bis 3 mm / Edelstahl bis 2 mm / Aluminium bis 4 mm |
| Max. Stanzkraft | 65 kN |
