2070-7581-35-61

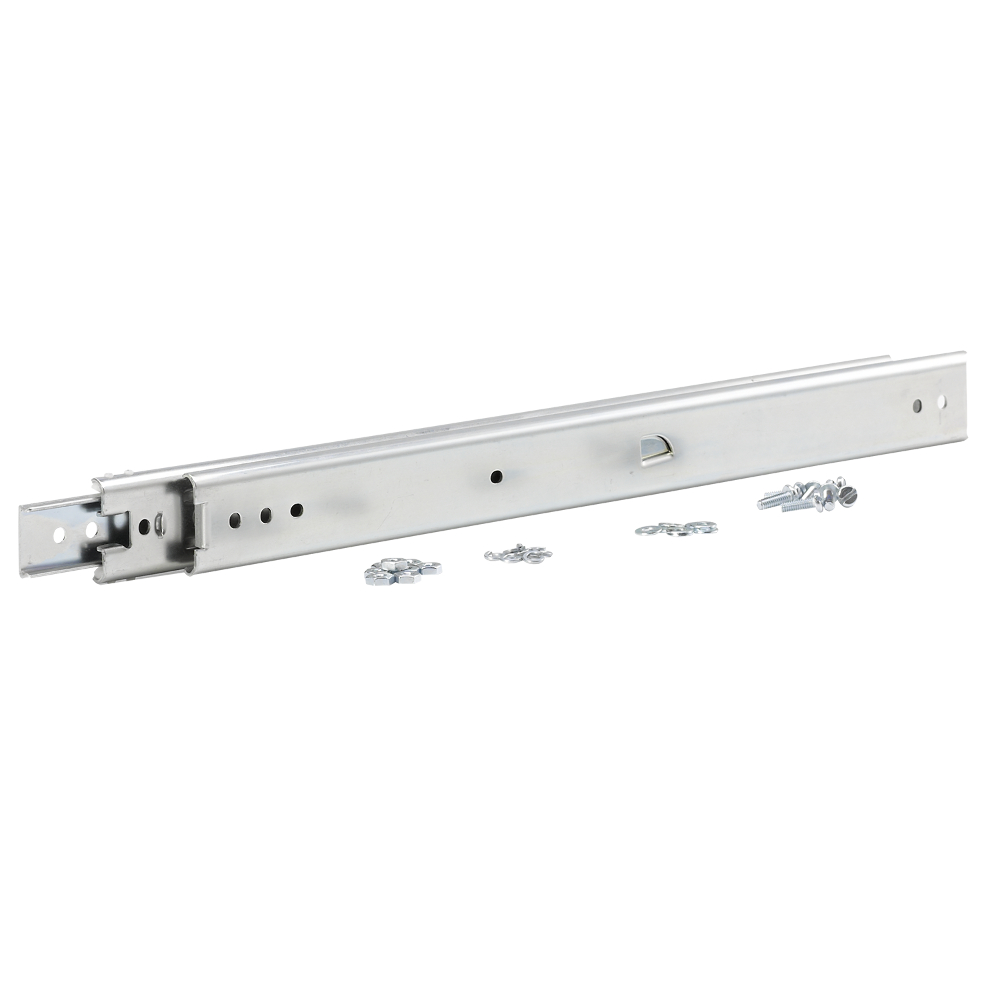

Teleskopschiene mit Überauszug und Schnelltrennung
- Verriegelung bei ganz ausgezogener Position. Entriegelung durch Eindrücken eines Ausriegelungshebels an der Teleskopschiene.
Produktbeschreibung
Stabile verzinkte Stahlausführung mit Präzisions-Hochleistungslager.
Die geringe Höhe der Teleskopschiene erfordert nur wenig Einbauraum.
Durch den symmetrischen Aufbau der Schiene, kann sie rechts oder links montiert werden.
Technische Daten
-
Artikelnummer: 2070-7581-35-61
-
Material: Stahl
-
Oberfläche: verzinkt
-
Belastbarkeit/Paar: 60 kg
-
Gewicht: 1.46 kg
-
Auszugslänge Z: 378 mm
-
Maß C: 298.4 mm
-
Maß D: 311.1 mm
-
Maß E: 323.8 mm
-
Schienenlänge L: 356 mm
Hinweis
- Um die angegebene Maximalbelastung nutzen zu können, müssen alle Befestigungspositionen verwendet werden. Eine horizontale Montage wird nicht empfohlen!
- 1 Paar Teleskopschienen mit Befestigungsmaterial. Bestehend aus je 16x Schlitzschraube M4x12, Federring, Scheibe und Mutter.
