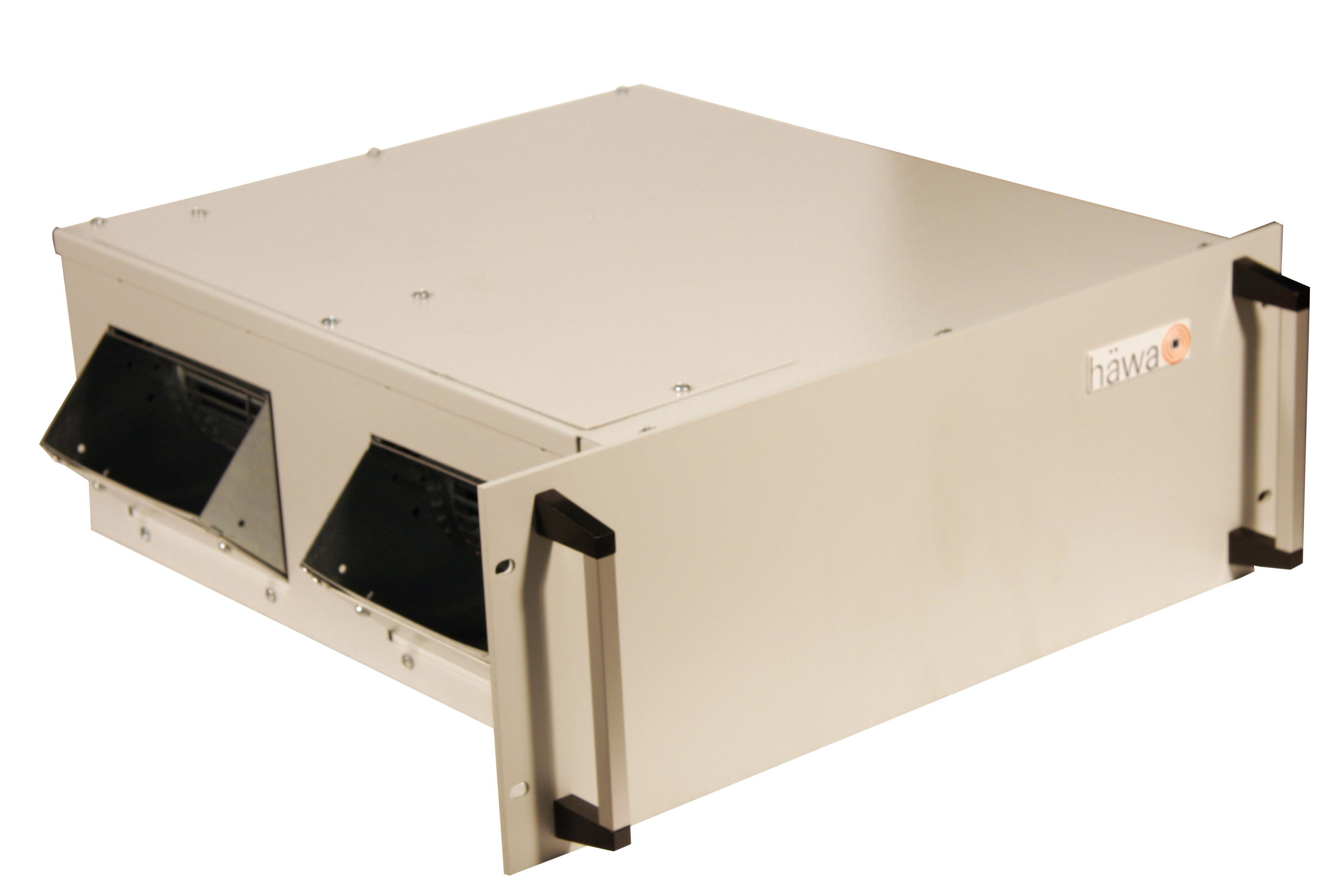

Luft-Wasser-Wärmetauscher als 19"-Einschub

3117-2800-22-07

Luft-Wasser-Wärmetauscher als 19"-Einschub

  • Zum Anschluss an Kaltwasser
  • Wartungsarm
  • Sehr servicefreundlich
  • Hohe Kühlleistung

Produktbeschreibung

Diese Geräte sind entwickelt worden um die Schaltschrankinnenluft zu kühlen. Gut geeignet sind Luft-Wasser-Wärmetauscher für hohe Umgebungstemperaturen.

Der Luft-Wasser-Wärmetauscher besteht im wesentlichen aus einem Gehäuse, Register (Rohrbündel mit Lamellen), Lüfter und Anschlussleitungen. Die warme Luft aus dem Schaltschrank wird über den Lüfter in das Wärmetauschergehäuse gesaugt, über das Register (mit Kühlwasser) abgekühlt und zurück in den Schaltschrank geblasen.

Auch bei schlechtesten Umgebungsbedingungen wie hohen Temperaturen, stark verschmutzter oder aggressiver Luft einsetzbar, wenn Kühlwasser vorhanden ist

Auch bei sehr hohen Umgebungstemperaturen bis 75 °C einsetzbar, da die erreichbare Schrankinnentemperatur in erster Linie von der Wasser-Eintrittstemperatur abhängig ist. Es kann also unter die Umgebungstemperatur gekühlt werden

Wasser-Wärmetauscher eignen sich also auch zum Einsatz bei Bedingungen in der weder Filterlüfter noch Luft-Wärmetauscher noch Kühlgeräte einsetzbar sind

Verschleißteile wie Ventilator und Ventil können sehr einfach selbst ausgewechselt werden

Bei 19“-Type WE2800 Luftführung seitlich, beim WE2800 V Luftaustritt frontseitig

Bei Geräten mit Ventil ist zur Wassereinsparung und Vermeidung übermäßiger Unterkühlung ein durch ein Thermostat gesteuertes Ventil mit Entstörglied eingebaut

Bei beiden 19“-Typen ist der Thermostat mit separatem Kabel durch die Rückwand herausgeführt. Die Schrankinnentemperatur kann hierdurch an beliebiger Stelle des Schaltschrankes erfasst und geregelt werden

Als sinnvolles Zubehör empfiehlt sich der Einsatz des mechanischen Feuchtigkeitsreglers Bestell-Nr. 3150-0030-02-30, um vor Unterschreitung des Taupunktes im Schaltschrank die Kühlung abzuschalten und damit Kondensatbildung im Schrank zu verhindern

Technische Daten

  • Artikelnummer: 3117-2800-22-07
  • PRODUKTGRUPPENNAMEEBENE4: Luft-Wasser-Wärmetauscher
  • Frequenz: 50 Hz/60 Hz
  • Schutzart: IP20
  • UMGEBUNGSTEMPERATUR_DICT: +75 °C
  • geeignete Kühlflüssigkeit: sauberes Wasser
  • KUEHLLEISTUNG: 2500/2800/- W
  • Nennspannung: 230 V AC
  • Material: Tauscherelement: Kupfer/Aluminium
    Gehäuse: Stahlblech 1mm
    Frontplatte: Alu 4 mm RAL7035
  • Regelung: Ventil
  • THERMOSTAT_WERKEINSTELLUNG_LWW: +35 °C
  • MONTAGE: 19"-Einschub
  • elektrischer Anschluss: Anschlusskabel
  • Wasseranschluss: Stutzen Ø 10 mm, hinten
  • LEISTUNGSAUFNAHME: bei 50 Hz: 105 W
  • NENNLEISTUNG: bei 50 Hz: 0,45 A
  • Geräuschpegel: bei 50 Hz: 40 dB(A)
  • Zulassung: CE
  • Gewicht: 13.7 kg

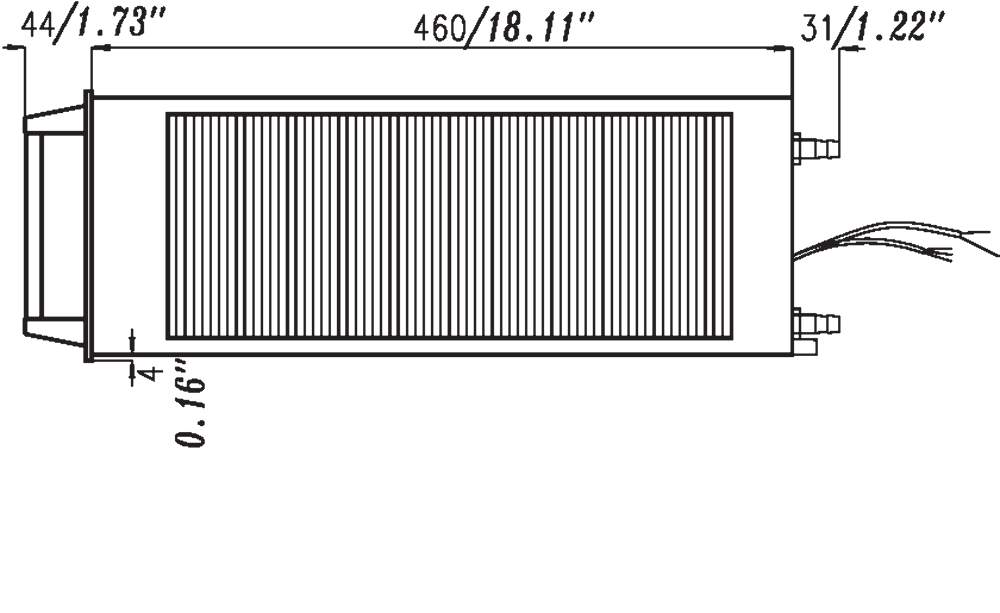

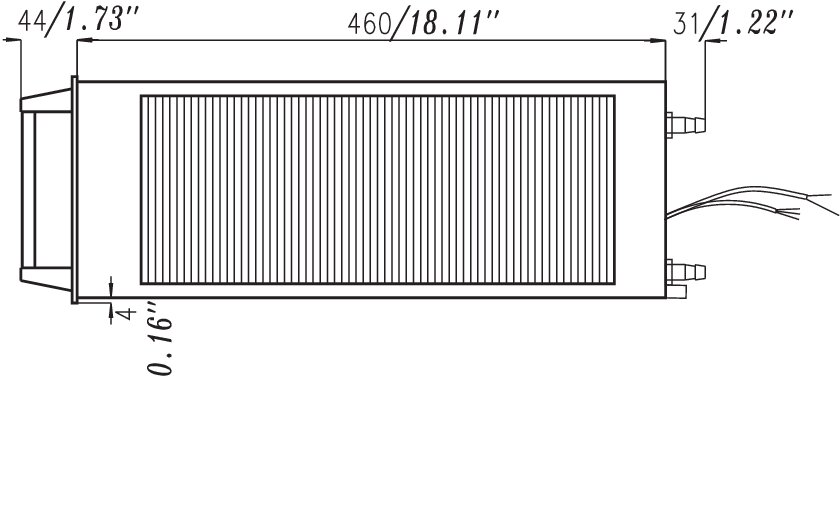

  • Abmessungen: Breite : 435 mm  Höhe : 170 mm  Tiefe : 460 mm
  • Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
  • Typ: WE2800
  • SICHERUNG: 6 AT

Hinweis

  • auf Anfrage lieferbar:
  • Sonderspannungen
  • andere Wasseranschlüsse
  • Kompaktregler / Display
  • stetig regelndes Ventil
  • Verrohrung aus Edelstahl
  • Gehäuse aus Edelstahl
