FixCool Filterlüfter

FixCool Filterlüfter mit Standardfiltermatte im innovativen Design für eine wirtschaftliche Schaltschrank-Kühlung.
Das Frontgitter besteht aus robustem, selbstverlöschendem Kunststoff mit nahtlos aufgeschäumter Dichtung.
Stabile Kunststoffclips ermöglichen eine schnelle Montage und sorgen für sicheren Halt.
Der elektrische Anschluß erfolgt über Federzugklemmen (ausgenommen Typ FC10: Litzen).
Zwei seitliche Hilfsnuten erleichtern das Öffnen des Frontgitters, das zum Filterwechsel einfach nach vorne…


3156-0092-23-00-00	230 V AC	IP54	92x92 mm	freiblasend bei 50/60 Hz: 35/35 m³/h mit Austrittsfilter bei 50/60 Hz: 24/24 m³/h	CE; cURus; cULus	FC10
3156-0092-23-70-00	230 V AC	IP54	92x92 mm	freiblasend bei 50/60 Hz: 35/35 m³/h mit Austrittsfilter bei 50/60 Hz: 24/24 m³/h	CE; cURus; cULus	FC10
3156-0092-11-00-00	115 V AC	IP54	92x92 mm	freiblasend bei 50/60 Hz: 35/35 m³/h mit Austrittsfilter bei 50/60 Hz: 24/24 m³/h	CE; cURus; cULus	FC10
3156-0092-11-70-00	115 V AC	IP54	92x92 mm	freiblasend bei 50/60 Hz: 35/35 m³/h mit Austrittsfilter bei 50/60 Hz: 24/24 m³/h	CE; cURus; cULus	FC10
3156-0092-24-00-00	24 V DC	IP54	92x92 mm	freiblasend: 50 m³/h mit Austrittsfilter: 32 m³/h	CE; cURus; cULus	FC10
3156-0092-24-70-00	24 V DC	IP54	92x92 mm	freiblasend: 50 m³/h mit Austrittsfilter: 32 m³/h	CE; cURus; cULus	FC10
3156-0125-23-00-00	230 V AC	IP54	125x125 mm	freiblasend bei 50/60 Hz: 67/69 m³/h mit Austrittsfilter bei 50/60 Hz: 50/52 m³/h	CE; cURus; cULus	FC15
3156-0125-23-70-00	230 V AC	IP54	125x125 mm	freiblasend bei 50/60 Hz: 67/69 m³/h mit Austrittsfilter bei 50/60 Hz: 50/52 m³/h	CE; cURus; cULus	FC15
3156-0125-11-00-00	115 V AC	IP54	125x125 mm	freiblasend bei 50/60 Hz: 67/69 m³/h mit Austrittsfilter bei 50/60 Hz: 50/52 m³/h	CE; cURus; cULus	FC15
3156-0125-11-70-00	115 V AC	IP54	125x125 mm	freiblasend bei 50/60 Hz: 67/69 m³/h mit Austrittsfilter bei 50/60 Hz: 50/52 m³/h	CE; cURus; cULus	FC15
3156-0125-24-00-00	24 V DC	IP54	125x125 mm	freiblasend: 67 m³/h mit Austrittsfilter: 50 m³/h	CE; cURus; cULus	FC15
3156-0125-24-70-00	24 V DC	IP54	125x125 mm	freiblasend: 67 m³/h mit Austrittsfilter: 50 m³/h	CE; cURus; cULus	FC15
3156-0177-23-00-00	230 V AC	IP54	177x177 mm	freiblasend bei 50/60 Hz: 108/114 m³/h mit Austrittsfilter bei 50/60 Hz: 75/82 m³/h	CE; cURus; cULus	FC20
3156-0177-23-70-00	230 V AC	IP54	177x177 mm	freiblasend bei 50/60 Hz: 108/114 m³/h mit Austrittsfilter bei 50/60 Hz: 75/82 m³/h	CE; cURus; cULus	FC20
3156-0177-11-00-00	115 V AC	IP54	177x177 mm	freiblasend bei 50/60 Hz: 108/114 m³/h mit Austrittsfilter bei 50/60 Hz: 75/82 m³/h	CE; cURus; cULus	FC20
3156-0177-11-70-00	115 V AC	IP54	177x177 mm	freiblasend bei 50/60 Hz: 108/114 m³/h mit Austrittsfilter bei 50/60 Hz: 75/82 m³/h	CE; cURus; cULus	FC20
3156-0177-24-00-00	24 V DC	IP54	177x177 mm	freiblasend: 108 m³/h mit Austrittsfilter: 75 m³/h	CE; cURus; cULus	FC20
3156-0177-24-70-00	24 V DC	IP54	177x177 mm	freiblasend: 108 m³/h mit Austrittsfilter: 75 m³/h	CE; cURus; cULus	FC20
3156-0223-23-00-00	230 V AC	IP54	223 x 223 mm	freiblasend bei 50/60 Hz: 190/198 m³/h mit Austrittsfilter bei 50/60 Hz: 130/138 m³/h	CE; cURus; cULus	FC25
3156-0223-23-70-00	230 V AC	IP54	223 x 223 mm	freiblasend bei 50/60 Hz: 190/198 m³/h mit Austrittsfilter bei 50/60 Hz: 130/138 m³/h	CE; cURus; cULus	FC25
3156-0223-11-00-00	115 V AC	IP54	223 x 223 mm	freiblasend bei 50/60 Hz: 190/198 m³/h mit Austrittsfilter bei 50/60 Hz: 130/138 m³/h	CE; cURus; cULus	FC25
3156-0223-11-70-00	115 V AC	IP54	223 x 223 mm	freiblasend bei 50/60 Hz: 190/198 m³/h mit Austrittsfilter bei 50/60 Hz: 130/138 m³/h	CE; cURus; cULus	FC25
3156-0223-23-01-00	230 V AC	IP54	223 x 223 mm	freiblasend bei 50/60 Hz: 270/280 m³/h mit Austrittsfilter bei 50/60 Hz: 200/210 m³/h	CE; cURus; cULus	FC25
3156-0223-23-71-00	230 V AC	IP54	223 x 223 mm	freiblasend bei 50/60 Hz: 270/280 m³/h mit Austrittsfilter bei 50/60 Hz: 200/210 m³/h	CE; cURus; cULus	FC25
3156-0223-11-01-00	115 V AC	IP54	223 x 223 mm	freiblasend bei 50/60 Hz: 270/280 m³/h mit Austrittsfilter bei 50/60 Hz: 200/210 m³/h	CE; cURus; cULus	FC25
3156-0223-11-71-00	115 V AC	IP54	223 x 223 mm	freiblasend bei 50/60 Hz: 270/280 m³/h mit Austrittsfilter bei 50/60 Hz: 200/210 m³/h	CE; cURus; cULus	FC25
3156-0223-24-01-00	24 V DC	IP54	223 x 223 mm	freiblasend: 230 m³/h mit Austrittsfilter: 190 m³/h	CE; cURus; cULus	FC25
3156-0223-24-71-00	24 V DC	IP54	223 x 223 mm	freiblasend: 230 m³/h mit Austrittsfilter: 190 m³/h	CE; cURus; cULus	FC25
3156-0291-23-00-00	230 V AC	IP54	291 x 291 mm	freiblasend bei 50/60 Hz: 500/525 m³/h mit Austrittsfilter bei 50/60 Hz: 380/410 m³/h	CE; cURus; cULus	FC30
3156-0291-23-70-00	230 V AC	IP54	291 x 291 mm	freiblasend bei 50/60 Hz: 500/525 m³/h mit Austrittsfilter bei 50/60 Hz: 380/410 m³/h	CE; cURus; cULus	FC30
3156-0291-11-00-00	115 V AC	IP54	291 x 291 mm	freiblasend bei 50/60 Hz: 500/525 m³/h mit Austrittsfilter bei 50/60 Hz: 380/410 m³/h	CE; cURus; cULus	FC30
3156-0291-11-70-00	115 V AC	IP54	291 x 291 mm	freiblasend bei 50/60 Hz: 500/525 m³/h mit Austrittsfilter bei 50/60 Hz: 380/410 m³/h	CE; cURus; cULus	FC30
3156-0291-23-01-00	230 V AC	IP54	291 x 291 mm	freiblasend bei 50/60 Hz: 700/630 m³/h mit Austrittsfilter bei 50/60 Hz: 600/530 m³/h	CE; cURus; cULus	FC30
3156-0291-23-71-00	230 V AC	IP54	291 x 291 mm	freiblasend bei 50/60 Hz: 700/630 m³/h mit Austrittsfilter bei 50/60 Hz: 600/530 m³/h	CE; cURus; cULus	FC30
3156-0291-11-01-00	115 V AC	IP54	291 x 291 mm	freiblasend bei 50/60 Hz: 700/630 m³/h mit Austrittsfilter bei 50/60 Hz: 600/530 m³/h	CE; cURus; cULus	FC30
3156-0291-11-71-00	115 V AC	IP54	291 x 291 mm	freiblasend bei 50/60 Hz: 700/630 m³/h mit Austrittsfilter bei 50/60 Hz: 600/530 m³/h	CE; cURus; cULus	FC30
3156-0291-40-01-00	400/460 V AC	IP54	291 x 291 mm	freiblasend bei 50/60 Hz: 850/870 m³/h mit Austrittsfilter bei 50/60 Hz: 620/640 m³/h	CE; cURus; cULus	FC30
3156-0291-40-71-00	400/460 V AC	IP54	291 x 291 mm	freiblasend bei 50/60 Hz: 850/870 m³/h mit Austrittsfilter bei 50/60 Hz: 620/640 m³/h	CE; cURus; cULus	FC30

FixCool Austrittsfilter

FixCool Austrittsfilter mit Standardfiltermatte im innovativen Design für eine wirtschaftliche Schaltschrank-Kühlung.
Das Frontgitter besteht aus robustem, selbstverlöschendem Kunststoff mit nahtlos aufgeschäumter Dichtung.
Stabile Kunststoffclips ermöglichen eine schnelle Montage und sorgen für sicheren Halt.
Zwei seitlichen Hilfsnuten erleichtern das Öffnen des Frontgitters, das zum Filterwechsel einfach nach vorne aufgeklappt wird.


3156-0092-00-00-00	IP54	92x92 mm	cURus; cULus	AC10
3156-0092-00-70-00	IP54	92x92 mm	cURus; cULus	AC10
3156-0125-00-00-00	IP54	125x125 mm	cURus; cULus	AC15
3156-0125-00-70-00	IP54	125x125 mm	cURus; cULus	AC15
3156-0177-00-00-00	IP54	177x177 mm	cURus; cULus	AC20
3156-0177-00-70-00	IP54	177x177 mm	cURus; cULus	AC20
3156-0223-00-00-00	IP54	223 x 223 mm	cURus; cULus	AC25
3156-0223-00-70-00	IP54	223 x 223 mm	cURus; cULus	AC25
3156-0291-00-00-00	IP54	291 x 291 mm	cURus; cULus	AC30
3156-0291-00-70-00	IP54	291 x 291 mm	cURus; cULus	AC30

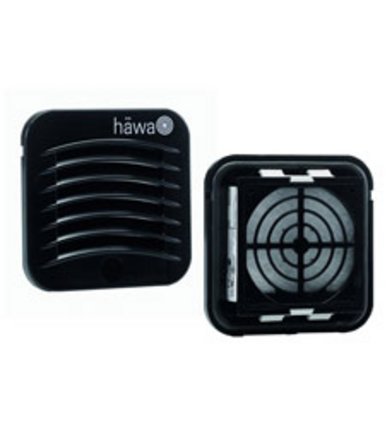

Austrittsfilter für Superflache Filterlüfter

Das Frontgitter ist einfach überlackierbar und somit der Farbe Ihrer Anlage anpassbar.
Große Frontgitteröffnungen gewährleisten maximalen Luftdurchsatz, sowie geringe Geräuschentwicklung und einfache Verschmutzungskontrolle des Filters.
Durch das Konstruktionsprinzip sind Größen-Variationen leicht möglich, wodurch auch Ihr spezielles Anwendungsproblem preiswert gelöst werden kann.
Umweltfreundlich, da alle Teile aus verzinktem Stahlblech gefertigt werden, wodurch einfaches Recyceln möglich ist.
Eins…


3149-0144-00-07	IP42	122x122 mm	0144
3149-0160-00-07	IP42	138x138 mm	0160
3149-0324-00-07	IP42	292x292 mm	0324

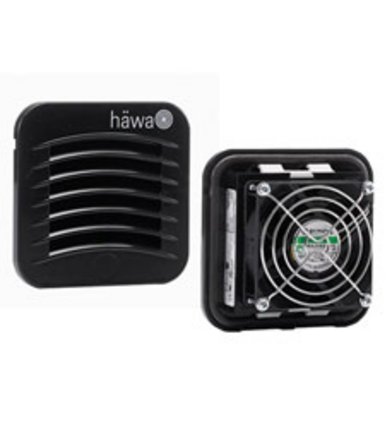

Superflache Filterlüfter


3149-0144-23-07-01	230 V AC	IP42	122x122 mm	mit Filtermatte G3 bei 50/60 Hz: 58 m³/h	0144
3149-0144-11-07-01	115 V AC	IP42	122x122 mm	mit Filtermatte G3 bei 50/60 Hz: 58 m³/h	0144
3149-0160-23-07-01	230 V AC	IP42	138x138 mm	mit Filtermatte G3 bei 50/60 Hz: 60 m³/h	0160
3149-0160-11-07-01	115 V AC	IP42	138x138 mm	mit Filtermatte G3 bei 50/60 Hz: 60 m³/h	0160
3149-0324-23-07	230 V AC	IP42	292x292 mm	mit Filtermatte G3 bei 50/60 Hz: 495 m³/h	0324
3149-0324-11-07	115 V AC	IP42	292x292 mm	mit Filtermatte G3 bei 50/60 Hz: 495 m³/h	0324

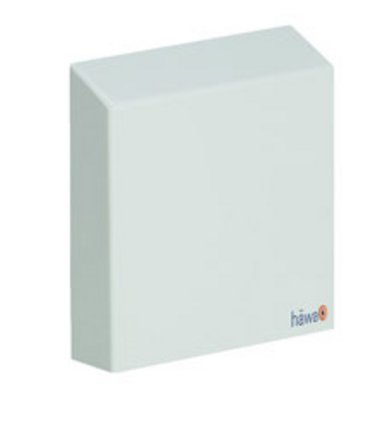

Filterlüfter IP 55 Strahlwasserfest

Abdeckhaube aus Stahlblech pulverbeschichtet oder aus Edelstahl gebürstet lieferbar.
Bei Dachaufbau: Schutzart IP52. Der Luftaustritt kann durch entsprechende Montage nach vorne, seitlich oder hinten gerichtet werden.


3142-0148-02-27	mit Filtermatte G4 bei 50/60 Hz: 41 m³/h	0148	Stahlblech
3142-0148-02-25	mit Filtermatte G4 bei 50/60 Hz: 41 m³/h	0148	Edelstahl
3142-0148-01-17	mit Filtermatte G4 bei 50/60 Hz: 41 m³/h	0148	Stahlblech
3142-0148-01-15	mit Filtermatte G4 bei 50/60 Hz: 41 m³/h	0148	Edelstahl
3142-0148-00-24	mit Filtermatte G4 bei 50/60 Hz: 41 m³/h	0148	Stahlblech
3142-0148-00-25	mit Filtermatte G4 bei 50/60 Hz: 41 m³/h	0148	Edelstahl
3142-0276-02-27	mit Filtermatte G4 bei 50/60 Hz: 75 m³/h	0276	Stahlblech
3142-0276-02-25	mit Filtermatte G4 bei 50/60 Hz: 75 m³/h	0276	Edelstahl
3142-1276-02-27	mit Filtermatte G4 bei 50/60 Hz: 142 m³/h	1276	Stahlblech
3142-1276-02-25	mit Filtermatte G4 bei 50/60 Hz: 142 m³/h	1276	Edelstahl
3142-0276-01-17	mit Filtermatte G4 bei 50/60 Hz: 75 m³/h	0276	Stahlblech
3142-0276-01-15	mit Filtermatte G4 bei 50/60 Hz: 75 m³/h	0276	Edelstahl
3142-1276-01-17	mit Filtermatte G4 bei 50/60 Hz: 142 m³/h	1276	Stahlblech
3142-1276-01-15	mit Filtermatte G4 bei 50/60 Hz: 142 m³/h	1276	Edelstahl
3142-0276-00-24	mit Filtermatte G4 bei 50/60 Hz: 75 m³/h	0276	Stahlblech
3142-0276-00-25	mit Filtermatte G4 bei 50/60 Hz: 75 m³/h	0276	Edelstahl
3142-1276-00-24	mit Filtermatte G4 bei 50/60 Hz: 142 m³/h	1276	Stahlblech
3142-1276-00-25	mit Filtermatte G4 bei 50/60 Hz: 142 m³/h	1276	Edelstahl

Eintrittsfilter für IP 55 Strahlwasserfest


3142-0148-00-07	IP55	cURus	0148
3142-0148-00-05	IP55	cURus	0148
3142-0276-00-07	IP55	cURus	0276/1276
3142-0276-00-05	IP55	cURus	0276/1276

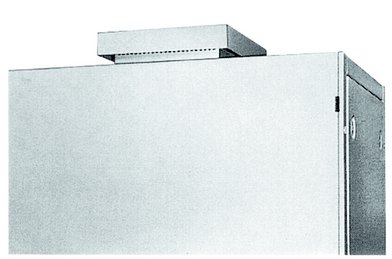

Dachlüfter

Zur Wärmeabfuhr aus Schaltschränken nach oben.


3148-0300-02-27	230 V AC	IP43	249x249 mm	mit Filtermatte G3 bei 50/60 Hz: 290 m³/h	Lüftermotor: CE; EN 60335-1	Dachlüfter komplett
3148-0300-01-17	115 V AC	IP43	249x249 mm	mit Filtermatte G3 bei 50/60 Hz: 290 m³/h	Lüftermotor: CE; EN 60335-1	Dachlüfter komplett
3148-0300-00-07		IP43	249x249 mm			Dachhaube ohne Ventilator

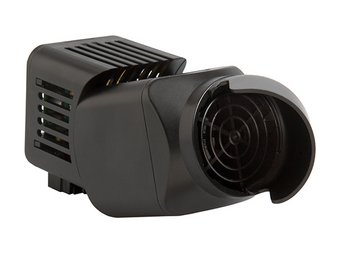

Einbaulüfter

Zur Luftumwälzung im Schrankinnenraum und Vermeidung von Wärmenestern.

			Merken
3157-0050-11-23	freiblasend bei 50/60 Hz: 27,6 m³/h	Clipbefestigung
3157-0051-11-23	freiblasend bei 50/60 Hz: 27,6 m³/h	Schraubbefestigung

Strahlwasserhaube AC KIT


6319-3010-00-02	IP56	1, 12, 3R, 4	AC10	Stahlblech, PC/ABS	FixCool Austrittsfilter AC10
6319-3015-00-02	IP56	1, 12, 3R, 4	AC15	Stahlblech, PC/ABS	FixCool Austrittsfilter AC15
6319-3020-00-02	IP56	1, 12, 3R, 4	AC20	Stahlblech, PC/ABS	FixCool Austrittsfilter AC20
6319-3025-00-02	IP56	1, 12, 3R, 4	AC25	Stahlblech, PC/ABS	FixCool Austrittsfilter AC25
6319-3030-00-02	IP56	1, 12, 3R, 4	AC30	Stahlblech, PC/ABS	FixCool Austrittsfilter AC30
6319-5010-00-02	IP56	1, 12, 3R, 4, 4X	AC10	Edelstahl 1.4301, PC/ABS	FixCool Austrittsfilter AC10
6319-5015-00-02	IP56	1, 12, 3R, 4, 4X	AC15	Edelstahl 1.4301, PC/ABS	FixCool Austrittsfilter AC15
6319-5020-00-02	IP56	1, 12, 3R, 4, 4X	AC20	Edelstahl 1.4301, PC/ABS	FixCool Austrittsfilter AC20
6319-5025-00-02	IP56	1, 12, 3R, 4, 4X	AC25	Edelstahl 1.4301, PC/ABS	FixCool Austrittsfilter AC25
6319-5030-00-02	IP56	1, 12, 3R, 4, 4X	AC30	Edelstahl 1.4301, PC/ABS	FixCool Austrittsfilter AC30

Strahlwasserhaube FC KIT


6319-3110-30-02	24 V DC	IP56	FC10	Stahlblech, PC/ABS	freiblasend: 50 m³/h	FixCool Filterlüfter FC10
6319-3115-30-02	24 V DC	IP56	FC15	Stahlblech, PC/ABS	freiblasend: 67 m³/h	FixCool Filterlüfter FC15
6319-3120-30-02	24 V DC	IP56	FC20	Stahlblech, PC/ABS	freiblasend: 108 m³/h	FixCool Filterlüfter FC20
6319-3125-31-02	24 V DC	IP56	FC25	Stahlblech, PC/ABS	freiblasend: 230 m³/h	FixCool Filterlüfter FC25
6319-5110-30-02	24 V DC	IP56	FC10	Edelstahl 1.4301, PC/ABS	freiblasend: 50 m³/h	FixCool Filterlüfter FC10
6319-5115-30-02	24 V DC	IP56	FC15	Edelstahl 1.4301, PC/ABS	freiblasend: 67 m³/h	FixCool Filterlüfter FC25
6319-5120-30-02	24 V DC	IP56	FC20	Edelstahl 1.4301, PC/ABS	freiblasend: 108 m³/h	FixCool Filterlüfter FC20
6319-5125-31-02	24 V DC	IP56	FC25	Edelstahl 1.4301, PC/ABS	freiblasend: 230 m³/h	FixCool Filterlüfter FC25
6319-3110-10-02	115 V AC	IP56	FC10	Stahlblech, PC/ABS	freiblasend: 35/35 m³/h	FixCool Filterlüfter FC10
6319-3115-10-02	115 V AC	IP56	FC15	Stahlblech, PC/ABS	freiblasend: 67/69 m³/h	FixCool Filterlüfter FC15
6319-3120-10-02	115 V AC	IP56	FC20	Stahlblech, PC/ABS	freiblasend: 108/114 m³/h	FixCool Filterlüfter FC20
6319-3125-11-02	115 V AC	IP56	FC25	Stahlblech, PC/ABS	freiblasend: 270/280 m³/h	FixCool Filterlüfter FC25
6319-3130-11-02	115 V AC	IP56	FC30	Stahlblech, PC/ABS	freiblasend: 700/630 m³/h	FixCool Filterlüfter FC30
6319-5110-10-02	115 V AC	IP56	FC10	Edelstahl 1.4301, PC/ABS	freiblasend: 35/35 m³/h	FixCool Filterlüfter FC10
6319-5115-10-02	115 V AC	IP56	FC15	Edelstahl 1.4301, PC/ABS	freiblasend: 67/69 m³/h	FixCool Filterlüfter FC15
6319-5120-10-02	115 V AC	IP56	FC20	Edelstahl 1.4301, PC/ABS	freiblasend: 108/114 m³/h	FixCool Filterlüfter FC20
6319-5125-11-02	115 V AC	IP56	FC25	Edelstahl 1.4301	freiblasend: 270/280 m³/h	FixCool Filterlüfter FC25
6319-5130-11-02	115 V AC	IP56	FC30	Edelstahl 1.4301, PC/ABS	freiblasend: 700/630 m³/h	FixCool Filterlüfter FC30
6319-3110-20-02	230 V AC	IP56	FC10	Stahlblech, PC/ABS	freiblasend: 35/35 m³/h	FixCool Filterlüfter FC10
6319-3115-20-02	230 V AC	IP56	FC15	Stahlblech, PC/ABS	freiblasend: 67/69 m³/h	FixCool Filterlüfter FC15
6319-3120-20-02	230 V AC	IP56	FC20	Stahlblech, PC/ABS	freiblasend: 108/114 m³/h	FixCool Filterlüfter FC20
6319-3125-21-02	230 V AC	IP56	FC25	Stahlblech, PC/ABS	freiblasend: 270/280 m³/h	FixCool Filterlüfter FC25
6319-3130-21-02	230 V AC	IP56	FC30	Stahlblech, PC/ABS	freiblasend: 700/630 m³/h	FixCool Filterlüfter FC30
6319-5110-20-02	230 V AC	IP56	FC10	Edelstahl 1.4301, PC/ABS	freiblasend: 35/35 m³/h	FixCool Filterlüfter FC10
6319-5115-20-02	230 V AC	IP56	FC15	Edelstahl 1.4301, PC/ABS	freiblasend: 67/69 m³/h	FixCool Filterlüfter FC15
6319-5120-20-02	230 V AC	IP56	FC20	Edelstahl 1.4301, PC/ABS	freiblasend: 108/114 m³/h	FixCool Filterlüfter FC20
6319-5125-21-02	230 V AC	IP56	FC25	Edelstahl 1.4301, PC/ABS	freiblasend: 270/280 m³/h	FixCool Filterlüfter FC25
6319-5130-21-02	230 V AC	IP56	FC30	Edelstahl 1.4301, PC/ABS	freiblasend: 700/630 m³/h	FixCool Filterlüfter FC30
