Produktbeschreibung

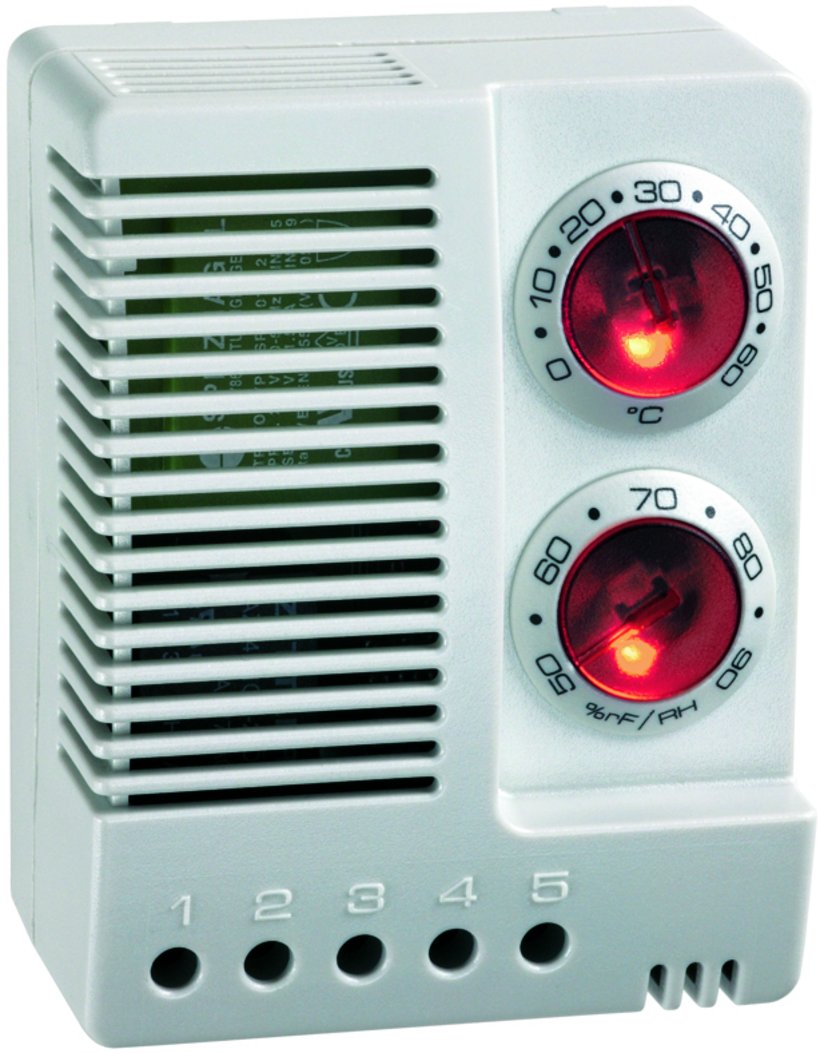

Der elektronische Hygrotherm überwacht gleichzeitig Temperatur und relative Feuchte in Schränken und Gehäusen mit elektrischen/elektronischen Einbauten und schaltet bei Erreichen der eingestellten Werte (Temperatur oder relative Luftfeuchtigkeit) eine Heizung oder einen Lüfter ein. Dadurch wird Kondensat an Bauteilen und elektronischen Komponenten verhindert. Die in den Einstellknöpfen integrierten LEDs leuchten, wenn die angeschlossene Heizung oder Lüfter in Betrieb ist.
Technische Daten
-
Artikelnummer: 3150-0060-02-23-01
-
elektrischer Anschluss: 5-polige Klemme, Anzugsmoment 0,5 Nm max.: Starrdrahtleitung (Litzenleitung mit Aderendhülse) 2,5 mm2
-
Nennspannung: AC 100-240 V, 50/60 Hz (min. AC 90 V, max. AC 265V)
-
Schutzart: IP20
-
Ansprechzeit (Feuchtigkeit): ca. 5 Sek
-
Schaltdifferenz (Feuchtigkeit): 4 % rF (±1 % Toleranz)
-
Schaltdifferenz (Temperatur): 2 K (±1 K Toleranz)
-
Frequenz: 50 Hz/60 Hz
-
Einstellbereich: 50 bis 90% rF, +0 °C bis +60 °C
-
Einsatz-/Lagertemperatur: von : -40 °C bis : +60 °C
-
Einsatz-/Lagerfeuchtigkeit: max. 90% rF (nicht kondensierend)
-
Kontaktart: Wechsler (Relais)
-
Max. Schaltleistung: Relaisausgang: AC 240 V, 10 (1,6) A; DC 60 V, 0,6 A
-
Max. Einschaltstrom: AC 30 A für 10 Sek.
-
Lebensdauer: VDE: NO/NC > 15.000 Zyklen; UL: NO/NC > 30.000 Zyklen
-
Montage: Clip für 35 mm DIN-Schiene EN 60715
-
Gewicht: 0.2 kg
-
Abmessungen: Breite : 60 mm Höhe : 77 mm Tiefe : 43 mm
-
Oberfläche: Kunststoff lichtgrau, UL94 V-O
-
Einbaulage: vertikal
Hinweis
- Zur Regelung von DC-Heizungen > 30W wird zusätzlich das Schaltmodul SM010 benötigt.
- 1 Stück
3184-0150-02-12
Klein-Heizgebläse HG mit PTC-Kaltleiter
Nennspannung
115 V AC
Heizleistung
150 W
Zulassung
CE; cURus
3184-0150-02-23
Klein-Heizgebläse HG mit PTC-Kaltleiter
Nennspannung
230 V AC
Heizleistung
150 W
Zulassung
CE; cURus
3184-0250-02-12
Klein-Heizgebläse HG mit PTC-Kaltleiter
Nennspannung
115 V AC
Heizleistung
250 W
Zulassung
CE; cURus
3184-0250-02-23
Klein-Heizgebläse HG mit PTC-Kaltleiter
Nennspannung
230 V AC
Heizleistung
250 W
Zulassung
CE; cURus
3184-0400-02-12
Klein-Heizgebläse HG mit PTC-Kaltleiter
Nennspannung
115 V AC
Heizleistung
400 W
Zulassung
CE; cURus
3184-0400-02-23
Klein-Heizgebläse HG mit PTC-Kaltleiter
Nennspannung
230 V AC
Heizleistung
400 W
Zulassung
CE; cURus
3185-0010-02-00
Klein-Halbleiter-Heizgerät CSK mit PTC-Kaltleiter
Nennspannung
120 V bis 240 V AC/DC (min. 100 V, max. 265 V)
Heizleistung
10 W
Zulassung
CE; cURus
3185-0010-02-24
Klein-Halbleiter-Heizgerät CSK mit PTC-Kaltleiter
Nennspannung
24 V DC
Heizleistung
10 W
Zulassung
CE
3185-0020-02-00
Klein-Halbleiter-Heizgerät CSK mit PTC-Kaltleiter
Nennspannung
120 V bis 240 V AC/DC (min. 100 V, max. 265 V)
Heizleistung
20 W
Zulassung
CE; cURus
3185-0020-02-24
Klein-Halbleiter-Heizgerät CSK mit PTC-Kaltleiter
Nennspannung
24 V DC
Heizleistung
20 W
Zulassung
CE
3186-0050-02-00
Halbleiter-Heizgerät CS mit PTC-Kaltleiter
Nennspannung
von 120 V bis 240 V AC/DC (min. 110 V, max. 265 V)
Heizleistung
50 W
Zulassung
CE; cURus
3186-0050-02-24
Halbleiter-Heizgerät CS mit PTC-Kaltleiter
Nennspannung
24 V DC
Heizleistung
50 W
Zulassung
CE
3186-0100-02-00
Halbleiter-Heizgerät CS mit PTC-Kaltleiter
Nennspannung
von 120 V bis 240 V AC/DC (min. 110 V, max. 265 V)
Heizleistung
100 W
Zulassung
CE; cURus
3186-0100-02-24
Halbleiter-Heizgerät CS mit PTC-Kaltleiter
Nennspannung
24 V DC
Heizleistung
100 W
Zulassung
CE
3186-0150-02-00
Halbleiter-Heizgerät CS mit PTC-Kaltleiter
Nennspannung
von 120 V bis 240 V AC/DC (min. 110 V, max. 265 V)
Heizleistung
150 W
Zulassung
CE; cURus
3186-0150-02-24
Halbleiter-Heizgerät CS mit PTC-Kaltleiter
Nennspannung
24 V DC
Heizleistung
150 W
Zulassung
CE
R:23885_871
Klein-Halbleiter-Heizgerät CSK mit PTC-Kaltleiter
Nennspannung
120 V bis 240 V AC/DC (min. 100 V, max. 265 V)
Heizleistung
10 W
Zulassung
CE; cURus
R:23885_872
Klein-Halbleiter-Heizgerät CSK mit PTC-Kaltleiter
Nennspannung
24 V DC
Heizleistung
10 W
Zulassung
CE
R:23885_873
Klein-Halbleiter-Heizgerät CSK mit PTC-Kaltleiter
Nennspannung
120 V bis 240 V AC/DC (min. 100 V, max. 265 V)
Heizleistung
20 W
Zulassung
CE; cURus
R:23885_874
Klein-Halbleiter-Heizgerät CSK mit PTC-Kaltleiter
Nennspannung
24 V DC
Heizleistung
20 W
Zulassung
CE
R:23890_875
Halbleiter-Heizgerät CS mit PTC-Kaltleiter
Nennspannung
von 120 V bis 240 V AC/DC (min. 110 V, max. 265 V)
Heizleistung
50 W
Zulassung
CE; cURus
R:23890_876
Halbleiter-Heizgerät CS mit PTC-Kaltleiter
Nennspannung
24 V DC
Heizleistung
50 W
Zulassung
CE
R:23890_877
Halbleiter-Heizgerät CS mit PTC-Kaltleiter
Nennspannung
von 120 V bis 240 V AC/DC (min. 110 V, max. 265 V)
Heizleistung
100 W
Zulassung
CE; cURus
R:23890_878
Halbleiter-Heizgerät CS mit PTC-Kaltleiter
Nennspannung
24 V DC
Heizleistung
100 W
Zulassung
CE
R:23890_879
Halbleiter-Heizgerät CS mit PTC-Kaltleiter
Nennspannung
von 120 V bis 240 V AC/DC (min. 110 V, max. 265 V)
Heizleistung
150 W
Zulassung
CE; cURus
R:23890_880
Halbleiter-Heizgerät CS mit PTC-Kaltleiter
Nennspannung
24 V DC
Heizleistung
150 W
Zulassung
CE
R:23898_7396
Klein-Heizgebläse HG mit PTC-Kaltleiter
Nennspannung
230 V AC
Heizleistung
250 W
Zulassung
CE; cURus
R:23898_7397
Klein-Heizgebläse HG mit PTC-Kaltleiter
Nennspannung
115 V AC
Heizleistung
250 W
Zulassung
CE; cURus
R:23898_7398
Klein-Heizgebläse HG mit PTC-Kaltleiter
Nennspannung
230 V AC
Heizleistung
400 W
Zulassung
CE; cURus
R:23898_7399
Klein-Heizgebläse HG mit PTC-Kaltleiter
Nennspannung
115 V AC
Heizleistung
400 W
Zulassung
CE; cURus
R:23898_882
Klein-Heizgebläse HG mit PTC-Kaltleiter
Nennspannung
230 V AC
Heizleistung
150 W
Zulassung
CE; cURus
R:23898_883
Klein-Heizgebläse HG mit PTC-Kaltleiter
Nennspannung
115 V AC
Heizleistung
150 W
Zulassung
CE; cURus
Montageanleitungen:
