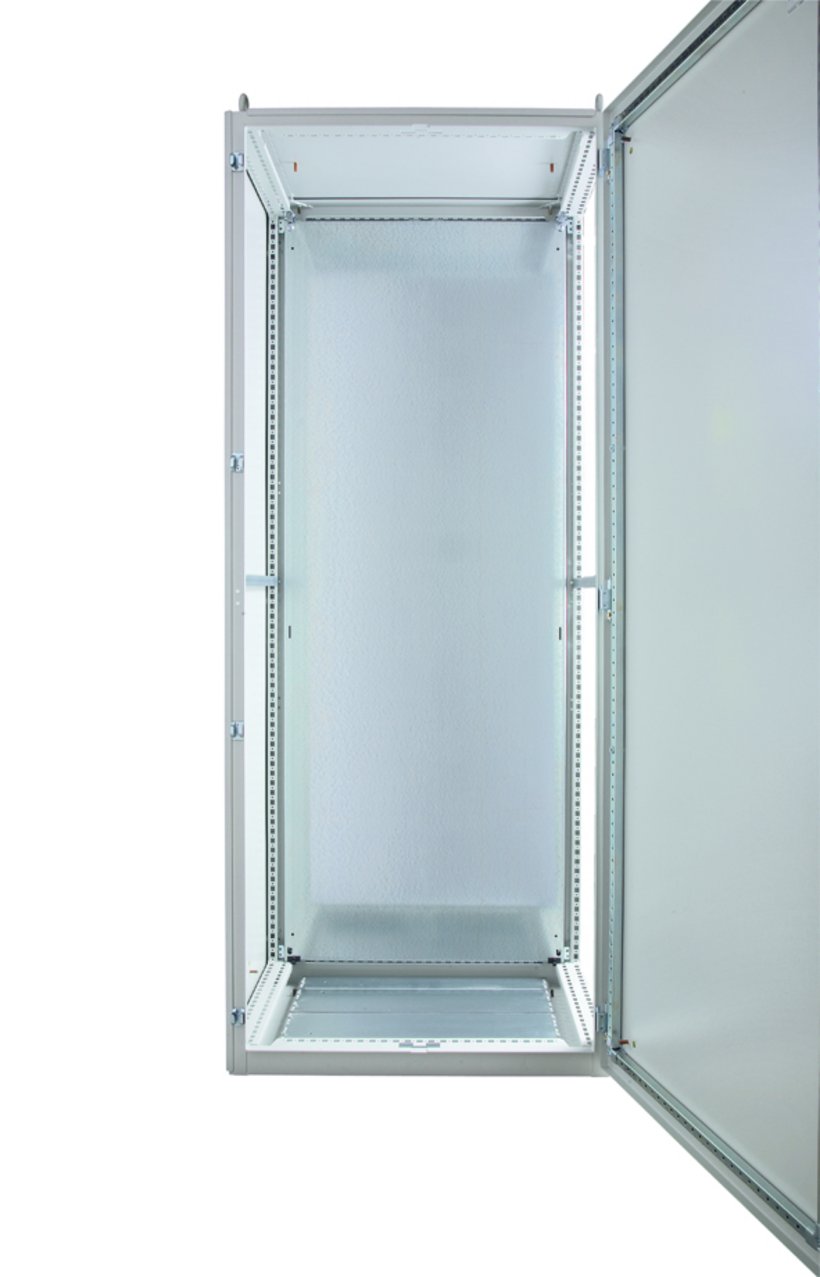

Montageplatte
Hauptmerkmale
- tiefenverstellbar
- häwa "klick"
- C-Kante
Produktbeschreibung
Sichere und schnelle Arretierung durch Rasthalterung häwa „klick“!
Montageplatte bis Schrankbreite 1200 mm mit C-Kante. Für Schrankbreite 1600/2000 mm wird die Montageplatte mit U-Profilen verstärkt.
Schutzleiteranschluss nach DIN EN 61439-1 mit Schutzleiterschraube.
Technische Daten
- Artikelnummer: 0348-6016-00-13
-
Abmessungen: Breite : 516 mm Höhe : 1480 mm passend für Breite : 600 mm passend für Höhe : 1600 mm
- Oberfläche: sendzimirverzinkt
- Material: Stahlblech
- Gewicht: 16.9 kg
- Schutzleiteranschluss: nach DIN EN 61439-1
- Blechstärke: Montageplatte: 2,5 mm
Hinweis
- Die Beschreibung der Montage ist in allen Bedienungsanleitungen von H3X5 und H3X0 Schränken enthalten.
- Beim Transport oder Einsatz in rauer Umgebung (Schwingung, Schock) zusätzlich an den unteren Arretierwinkel mit Sperrzahnschraube M8x16 sichern.
Lieferumfang
- Montageplatte kpl. mit Befestigungswinkelsatz 3080-7111-91-06 und Schutzleiterschraube
Zubehör
Zubehör Universal / Zubehör innen
Kabelführung/-Montage/-Aufbewahrung
Passend für
Schaltschränke
Edelstahl
0370-6016-40-00
Standschrank Edelstahl H370, 1-türig
| Variante | ohne Montageplatte |
| Breite | 600 mm |
| Höhe | 1600 mm |
| Tiefe | 400 mm |
0370-6016-40-10
Standschrank Edelstahl H370, 1-türig
| Variante | mit Montageplatte |
| Breite | 600 mm |
| Höhe | 1600 mm |
| Tiefe | 400 mm |
Stahlblech
0390-6016-40-07
Standschrank Stahlblech H390, 1-türig
| Variante | ohne Montageplatte |
| Breite | 600 mm |
| Höhe | 1600 mm |
| Tiefe | 400 mm |
0390-6016-40-17
Standschrank Stahlblech H390, 1-türig
| Variante | mit Montageplatte |
| Breite | 600 mm |
| Höhe | 1600 mm |
| Tiefe | 400 mm |
0395-6016-40-07
Anreihschrank Stahlblech H395, 1-türig
| Variante | ohne Montageplatte |
| Breite | 600 mm |
| Höhe | 1600 mm |
| Tiefe | 400 mm |
0395-6016-40-17
Anreihschrank Stahlblech H395, 1-türig
| Variante | mit Montageplatte |
| Breite | 600 mm |
| Höhe | 1600 mm |
| Tiefe | 400 mm |
0395-6016-60-07
Anreihschrank Stahlblech H395, 1-türig
| Variante | ohne Montageplatte |
| Breite | 600 mm |
| Höhe | 1600 mm |
| Tiefe | 600 mm |
0395-6016-60-17
Anreihschrank Stahlblech H395, 1-türig
| Variante | mit Montageplatte |
| Breite | 600 mm |
| Höhe | 1600 mm |
| Tiefe | 600 mm |
RHL-Schrank
Edelstahl
0450-6016-40-00
RHL-Schrank H450, T-400 mm
| Variante | ohne Montageplatte |
| Breite | 600 mm |
| Höhe | 1600 mm |
| Tiefe | 400 mm |
0450-6016-40-10
RHL-Schrank H450, T-400 mm
| Variante | mit Montageplatte |
| Breite | 600 mm |
| Höhe | 1600 mm |
| Tiefe | 400 mm |
0450-6016-50-00
RHL-Schrank H450, T-500 mm
| Variante | ohne Montageplatte |
| Breite | 600 mm |
| Höhe | 1600 mm |
| Tiefe | 500 mm |
0450-6016-50-10
RHL-Schrank H450, T-500 mm
| Variante | mit Montageplatte |
| Breite | 600 mm |
| Höhe | 1600 mm |
| Tiefe | 500 mm |
0450-6016-60-00
RHL-Schrank H450, T-600 mm
| Variante | ohne Montageplatte |
| Breite | 600 mm |
| Höhe | 1600 mm |
| Tiefe | 600 mm |
0450-6016-60-10
RHL-Schrank H450, T-600 mm
| Variante | mit Montageplatte |
| Breite | 600 mm |
| Höhe | 1600 mm |
| Tiefe | 600 mm |
