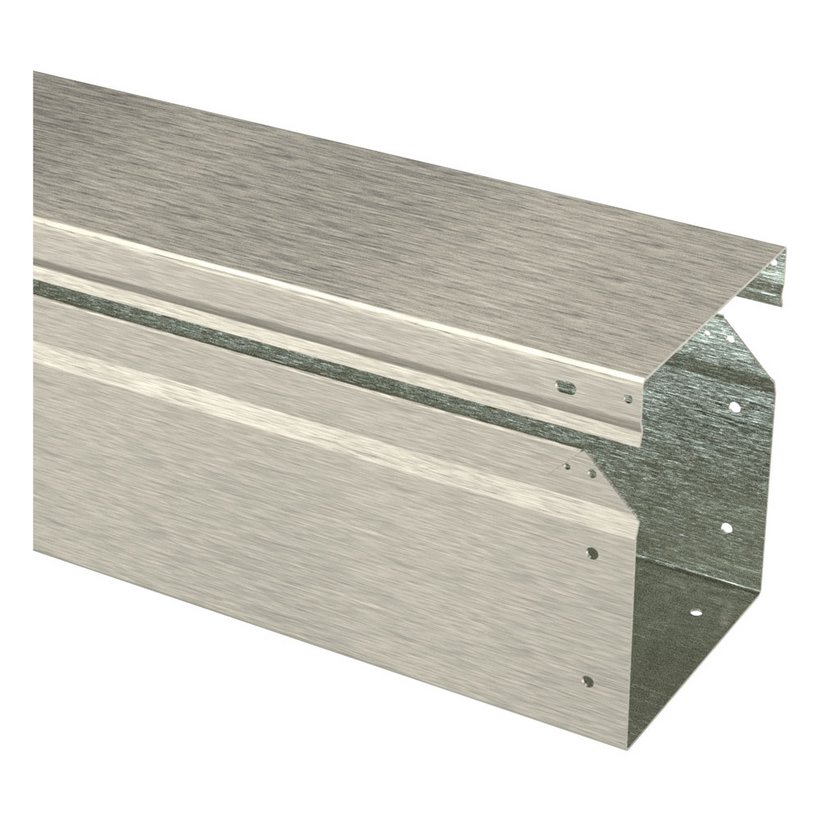

1207-0015-10-00
Leitungskanal
- Durchgängig offen einlegbar
- Höchste Flexibilität mittels durchdachtem Zubehör
Produktbeschreibung
Die aufschnappbaren Deckel der Kanäle benötigen wenig Raum beim Abnehmen. Sie können, nach erfolgter Installation, bei Bedarf mit Schrauben gesichert werden.
Durch die abgeschrägten Kanalenden ist eine durchgängige offene Einlegbarkeit gewährleistet.
Die Kanalenden besitzen Bohrungen für die Befestigungsschrauben der Verbindungs-U oder Verbindungswinkel.
Technische Daten
-
Artikelnummer: 1207-0015-10-00
-
Typ: Leitungskanal 1207
-
Querschnitt: 150 x 150 mm
-
Länge: 1000 mm
-
Schutzart: IP2X
-
Material: Edelstahl 1.4301
-
Oberfläche: Außen gebürstet
-
Blechstärke: 1,5 mm
-
Gewicht: 8 kg
Hinweis
- Das Herstellen von Zwischenlängen geschieht durch einfaches Ablängen mit Stich- oder Bandsäge und anschließendem Ausstanzen der Verbindungsbohrungen mit einer universell einsetzbaren Stanzzange 1204-1301-06-00.
- Die Verbindung mit anderen Formteilen erfolgt durch Verbindungs-U oder Verbindungswinkel.
- Varianten der Verbindung werden im Katalog angezeigt. Siehe "Leitungskanal Katalog" im häwa Download-Center.
- Ein Potenzialausgleich ist bauseits auszuführen. Siehe "Schutzleiteraufbau - xxx" unter Downloads.
- 1 Leitungskanal mit Deckel
1207-0415-00-00
T-Stück
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Winkel
90°
Verlegerichtung
beliebig
Material
Edelstahl 1.4301
1207-0315-13-00
Winkelstück
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Winkel
45°
Verlegerichtung
beliebig
Material
Edelstahl 1.4301
1207-0315-90-00
Winkelstück
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Winkel
90°
Verlegerichtung
beliebig
Material
Edelstahl 1.4301
1207-1315-00-90
Winkelstück
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Winkel
90°
Verlegerichtung
vertikal oben
Material
Edelstahl 1.4301
1207-1315-01-35
Winkelstück
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Winkel
45°
Verlegerichtung
vertikal oben
Material
Edelstahl 1.4301
1207-1315-02-25
Winkelstück
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Winkel
45°
Verlegerichtung
vertikal unten
Material
Edelstahl 1.4301
1207-1315-02-70
Winkelstück
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Winkel
90°
Verlegerichtung
vertikal unten
Material
Edelstahl 1.4301
3080-7036-10-10
Kabel für Schutzleiteranschluss
Leiterquerschnitte
2,5 mm2
Abmessungen
Länge: 115 mm
Bohrungsdurchmesser
Ø=4,3 mm
Material
H07V-K
1207-0715-10-01
Reduzierstück
Typ
Leitungskanal 1207
Querschnitt
von 150 x 150 mm auf 100 x 100 mm
Länge
185 mm
Material
Edelstahl 1.4301
1207-0730-15-00
Reduzierstück
Typ
Leitungskanal 1207
Querschnitt
von 300 x 150 mm auf 150 x 150 mm
Länge
280 mm
Material
Edelstahl 1.4301
1207-0615-00-00
Anschlussflansch
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Material
Edelstahl 1.4301
1207-0115-10-00
Verbindungs-U
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Winkel
0°
Verlegerichtung
horizontal
Ausführung
mit Bohrung
1207-0115-10-01
Verbindungs-U
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Winkel
0°
Verlegerichtung
horizontal
Ausführung
mit Gewinde
1207-0115-20-38
Verbindungs-U
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Winkel
0°
Verlegerichtung
horizontal
Ausführung
lang mit Bohrung
1207-0115-21-38
Verbindungs-U
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Winkel
0°
Verlegerichtung
horizontal
Ausführung
lang mit Gewinde
1207-0110-30-00
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
100 x 100 mm
Winkel
0°
Ausführung
mit Bohrung
1207-0115-30-01
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Winkel
180°
Ausführung
mit Gewinde
1207-0115-41-35
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Winkel
45°
Ausführung
mit Gewinde
1207-0115-51-90
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Winkel
22,5°
Ausführung
mit Gewinde
1207-0115-61-57
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Winkel
22,5°
Ausführung
mit Gewinde
1207-0715-05-00
Trennwand für gerade Kanäle
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm + 300 x 150 mm
Länge
498 mm
Material
Edelstahl 1.4301
1207-0715-10-00
Trennwand für gerade Kanäle
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm + 300 x 150 mm
Länge
998 mm
Material
Edelstahl 1.4301
1207-0715-20-00
Trennwand für gerade Kanäle
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm + 300 x 150 mm
Länge
1998 mm
Material
Edelstahl 1.4301
1204-1301-06-00
Stanzzange
Ausführung
mit Lochwerkzeug ø 6 mm
Einsetzbar für
Rundlocher bis ø 8 mm
Materialstärke
Stahl bis 1,5 mm
Gewicht
1.9 kg
