Interlock
Hauptmerkmale
- Universell nachrüstbar
- Verschluss mit Rückmeldung und automatisches Entriegeln bei Stromausfall
- Türverriegelungen gemäß DIN EN 61439-1 und UL 508A
Produktbeschreibung

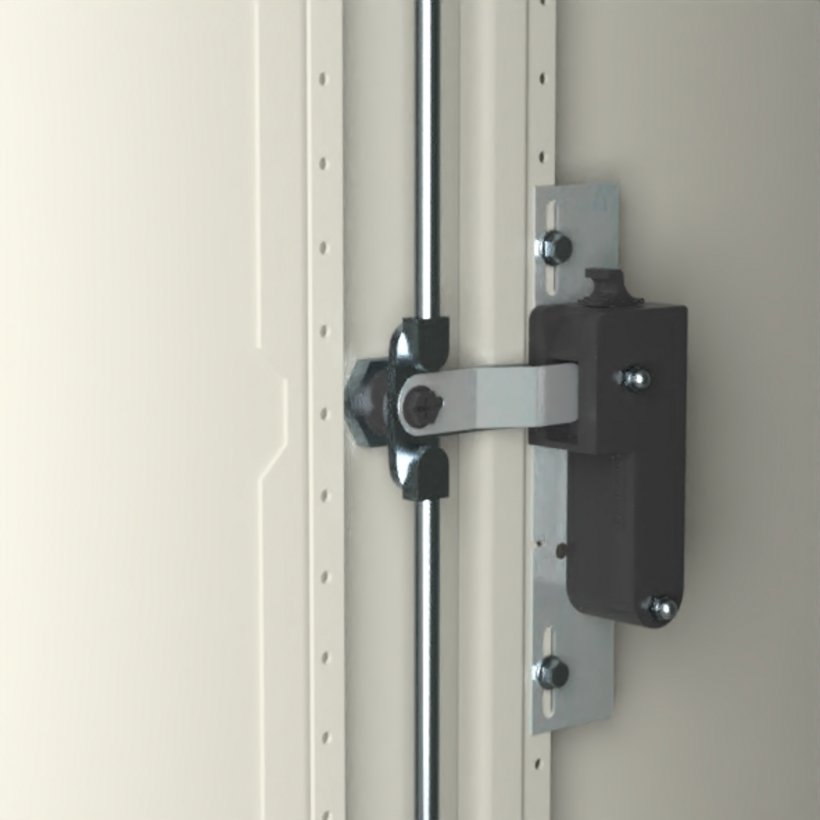

Interlocks sind als elektromechanischer Bestandteil von Türverriegelungen, Türschließungen im Sinne der DIN EN 61439-1 und UL 508A konzipiert.
Interlocks sind ausgelegt ein Verriegelungselement (Schließzunge), das zum Verriegeln einer Tür, Klappe oder Abdeckung eines Schaltschrankes im Sinne der vorgenannten Normen dient, aufzunehmen, verriegeln und freizugeben.
Ansteuerung direkt oder durch übergeordnete Steuerung.
Verwendung auch als Türkontakt möglich.
Weitere Türkontakte können eingebunden oder HMI Schnittstellen angesteuert werden.
Technische Daten
- Artikelnummer: 6016-0203-00-00
- Material: Stahl / Kunststoff
- Zulassung: cURus
- Variante: 2-türig überlappend
- Oberfläche: verzinkt
- Schutzart: zugelassen für Type 1, 2, 5, 12, 3, 3R, 4, 4X
- Gewicht: 0.3 kg
Hinweis
- Anschlusskabel ist Kundenseits herzustellen, bzw. siehe 6016-0001-02-00 interlock Kabel.
- UL-Anforderungen sind zu beachten.
Lieferumfang
- Schalter mit Befestigungsteilen und Bedienungsanleitung.
Passend für
Wandgehäuse
Wandgehäuse Serie 33
3331-1010-30-07
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | ohne Montageplatte |
| Breite | 1000 mm |
| Höhe | 1000 mm |
| Tiefe | 300 mm |
3331-1010-30-17
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | mit Montageplatte |
| Breite | 1000 mm |
| Höhe | 1000 mm |
| Tiefe | 300 mm |
3331-1010-40-07
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | ohne Montageplatte |
| Breite | 1000 mm |
| Höhe | 1000 mm |
| Tiefe | 400 mm |
3331-1010-40-17
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | mit Montageplatte |
| Breite | 1000 mm |
| Höhe | 1000 mm |
| Tiefe | 400 mm |
3331-1012-30-07
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | ohne Montageplatte |
| Breite | 1000 mm |
| Höhe | 1200 mm |
| Tiefe | 300 mm |
3331-1012-30-17
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | mit Montageplatte |
| Breite | 1000 mm |
| Höhe | 1200 mm |
| Tiefe | 300 mm |
3331-1012-35-07
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | ohne Montageplatte |
| Breite | 1000 mm |
| Höhe | 1200 mm |
| Tiefe | 350 mm |
3331-1012-35-17
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | mit Montageplatte |
| Breite | 1000 mm |
| Höhe | 1200 mm |
| Tiefe | 350 mm |
3331-1012-40-07
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | ohne Montageplatte |
| Breite | 1000 mm |
| Höhe | 1200 mm |
| Tiefe | 400 mm |
3331-1012-40-17
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | mit Montageplatte |
| Breite | 1000 mm |
| Höhe | 1200 mm |
| Tiefe | 400 mm |
3331-1014-30-07
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | ohne Montageplatte |
| Breite | 1000 mm |
| Höhe | 1400 mm |
| Tiefe | 300 mm |
3331-1014-30-17
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | mit Montageplatte |
| Breite | 1000 mm |
| Höhe | 1400 mm |
| Tiefe | 300 mm |
3331-1014-40-07
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | ohne Montageplatte |
| Breite | 1000 mm |
| Höhe | 1400 mm |
| Tiefe | 400 mm |
3331-1014-40-17
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | mit Montageplatte |
| Breite | 1000 mm |
| Höhe | 1400 mm |
| Tiefe | 400 mm |
3331-1080-35-07
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | ohne Montageplatte |
| Breite | 1000 mm |
| Höhe | 800 mm |
| Tiefe | 350 mm |
3331-1080-35-17
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | mit Montageplatte |
| Breite | 1000 mm |
| Höhe | 800 mm |
| Tiefe | 350 mm |
3331-1080-40-07
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | ohne Montageplatte |
| Breite | 1000 mm |
| Höhe | 800 mm |
| Tiefe | 400 mm |
3331-1080-40-17
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | mit Montageplatte |
| Breite | 1000 mm |
| Höhe | 800 mm |
| Tiefe | 400 mm |
3331-1212-35-07
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | ohne Montageplatte |
| Breite | 1200 mm |
| Höhe | 1200 mm |
| Tiefe | 350 mm |
3331-1212-35-17
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | mit Montageplatte |
| Breite | 1200 mm |
| Höhe | 1200 mm |
| Tiefe | 350 mm |
3331-1212-40-07
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | ohne Montageplatte |
| Breite | 1200 mm |
| Höhe | 1200 mm |
| Tiefe | 400 mm |
3331-1212-40-17
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | mit Montageplatte |
| Breite | 1200 mm |
| Höhe | 1200 mm |
| Tiefe | 400 mm |
3331-1291-30-07
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | ohne Montageplatte |
| Breite | 1200 mm |
| Höhe | 915 mm |
| Tiefe | 300 mm |
3331-1291-30-17
Wandgehäuse Serie 33 Stahlblech, 2-türig
| Variante | mit Montageplatte |
| Breite | 1200 mm |
| Höhe | 915 mm |
| Tiefe | 300 mm |
3351-1012-30-00
Wandgehäuse Serie 33 Edelstahl, 2-türig
| Variante | ohne Montageplatte |
| Breite | 1000 mm |
| Höhe | 1200 mm |
| Tiefe | 300 mm |
3351-1012-30-10
Wandgehäuse Serie 33 Edelstahl, 2-türig
| Variante | mit Montageplatte |
| Breite | 1000 mm |
| Höhe | 1200 mm |
| Tiefe | 300 mm |
3351-1012-35-00
Wandgehäuse Serie 33 Edelstahl, 2-türig
| Variante | ohne Montageplatte |
| Breite | 1000 mm |
| Höhe | 1200 mm |
| Tiefe | 350 mm |
3351-1012-35-10
Wandgehäuse Serie 33 Edelstahl, 2-türig
| Variante | mit Montageplatte |
| Breite | 1000 mm |
| Höhe | 1200 mm |
| Tiefe | 350 mm |
3351-1012-40-00
Wandgehäuse Serie 33 Edelstahl, 2-türig
| Variante | ohne Montageplatte |
| Breite | 1000 mm |
| Höhe | 1200 mm |
| Tiefe | 400 mm |
3351-1012-40-10
Wandgehäuse Serie 33 Edelstahl, 2-türig
| Variante | mit Montageplatte |
| Breite | 1000 mm |
| Höhe | 1200 mm |
| Tiefe | 400 mm |
3351-1014-30-00
Wandgehäuse Serie 33 Edelstahl, 2-türig
| Variante | ohne Montageplatte |
| Breite | 1000 mm |
| Höhe | 1400 mm |
| Tiefe | 300 mm |
3351-1014-30-10
Wandgehäuse Serie 33 Edelstahl, 2-türig
| Variante | mit Montageplatte |
| Breite | 1000 mm |
| Höhe | 1400 mm |
| Tiefe | 300 mm |
3351-1014-40-00
Wandgehäuse Serie 33 Edelstahl, 2-türig
| Variante | ohne Montageplatte |
| Breite | 1000 mm |
| Höhe | 1400 mm |
| Tiefe | 400 mm |
3351-1014-40-10
Wandgehäuse Serie 33 Edelstahl, 2-türig
| Variante | mit Montageplatte |
| Breite | 1000 mm |
| Höhe | 1400 mm |
| Tiefe | 400 mm |
3351-1212-35-00
Wandgehäuse Serie 33 Edelstahl, 2-türig
| Variante | ohne Montageplatte |
| Breite | 1200 mm |
| Höhe | 1200 mm |
| Tiefe | 350 mm |
3351-1212-35-10
Wandgehäuse Serie 33 Edelstahl, 2-türig
| Variante | mit Montageplatte |
| Breite | 1200 mm |
| Höhe | 1200 mm |
| Tiefe | 350 mm |
3351-1212-40-00
Wandgehäuse Serie 33 Edelstahl, 2-türig
| Variante | ohne Montageplatte |
| Breite | 1200 mm |
| Höhe | 1200 mm |
| Tiefe | 400 mm |
3351-1212-40-10
Wandgehäuse Serie 33 Edelstahl, 2-türig
| Variante | mit Montageplatte |
| Breite | 1200 mm |
| Höhe | 1200 mm |
| Tiefe | 400 mm |
