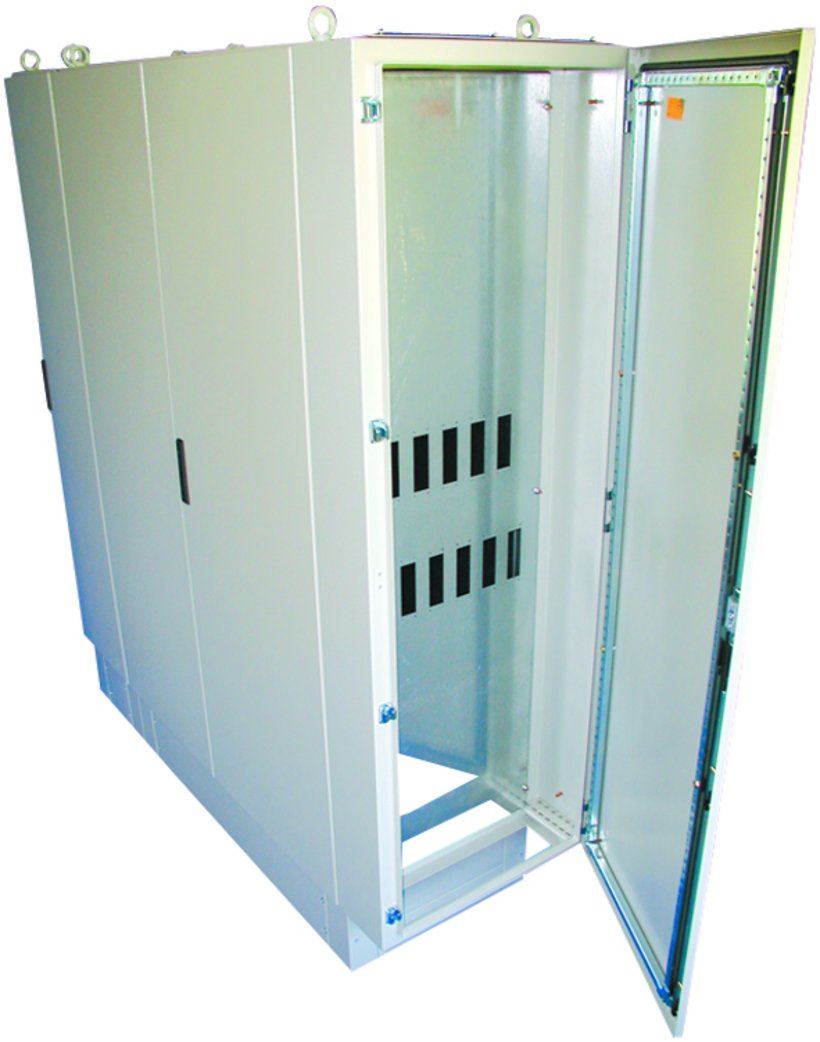

Steckerwände

0396-0018-41-52

Steckerwände

  • Für Abdeckzelle 0399
  • Zur Aufnahme und Befestigung von Steckverbindern

Produktbeschreibung

Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M8x20 an Türe und Korpus

Für Abdeckzelle 0399. Befestigung: mittels 6 Sperrzahnmuttern

Abdichtung: umlaufender Aufsteckgummi, entspricht Schutzart IP 559

Erdung: Anschlussmöglichkeit ist vorhanden

Technische Daten

  • Artikelnummer: 0396-0018-41-52
  • Abmessungen: Höhe : 1686 mm  Tiefe : 295 mm  passend für Höhe : 1800 mm  passend für Tiefe : 400 mm
  • Oberfläche: sendzimirverzinkt
  • Material: Stahlblech
  • Maß Lochung (a): 278 mm
  • Blechstärke: 2 mm

Hinweis

  • Steckerwände passend für Schranktyp H395. Ausführung in Edelstahl rostfrei und weitere Ausführungen, mit Lieferzeit, Preis auf Anfrage. Modifikation der Anzahl und Art der Ausbrüche nach Ihren Wünschen Auf Anfrage.
  • Steckerwand mit montiertem Aufsteckgummi 3080-0069-22-00 und 6 St. Sperrzahnmuttern M6
Anreihschrank Stahlblech H395, 1-türig
0395-1018-40-07
Anreihschrank Stahlblech H395, 1-türig
Breite
1000 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Zulassung
cULus
Anreihschrank Stahlblech H395, 1-türig
0395-1018-40-17
Anreihschrank Stahlblech H395, 1-türig
Breite
1000 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Zulassung
cULus
Anreihschrank Stahlblech H395, 2-türig
0395-1118-40-07
Anreihschrank Stahlblech H395, 2-türig
Breite
1000 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12, 3R optional
Zulassung
cULus
Anreihschrank Stahlblech H395, 2-türig
0395-1118-40-17
Anreihschrank Stahlblech H395, 2-türig
Breite
1000 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12, 3R optional
Zulassung
cULus
Anreihschrank Stahlblech H395, 2-türig
0395-1218-40-07
Anreihschrank Stahlblech H395, 2-türig
Breite
1200 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12, 3R optional
Zulassung
cULus
Anreihschrank Stahlblech H395, 2-türig
0395-1218-40-17
Anreihschrank Stahlblech H395, 2-türig
Breite
1200 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12, 3R optional
Zulassung
cULus
Anreihschrank Stahlblech H395, 1-türig
0395-6018-40-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Zulassung
cULus
Anreihschrank Stahlblech H395, 1-türig
0395-6018-40-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Zulassung
cULus
Anreihschrank Stahlblech H395, 1-türig
0395-8018-40-07
Anreihschrank Stahlblech H395, 1-türig
Breite
800 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Zulassung
cULus
Anreihschrank Stahlblech H395, 1-türig
0395-8018-40-17
Anreihschrank Stahlblech H395, 1-türig
Breite
800 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Zulassung
cULus
Abdeckzelle H399
0399-0218-40-07
Abdeckzelle H399
Breite
400 mm
Höhe
1767 mm
Tiefe
200 mm

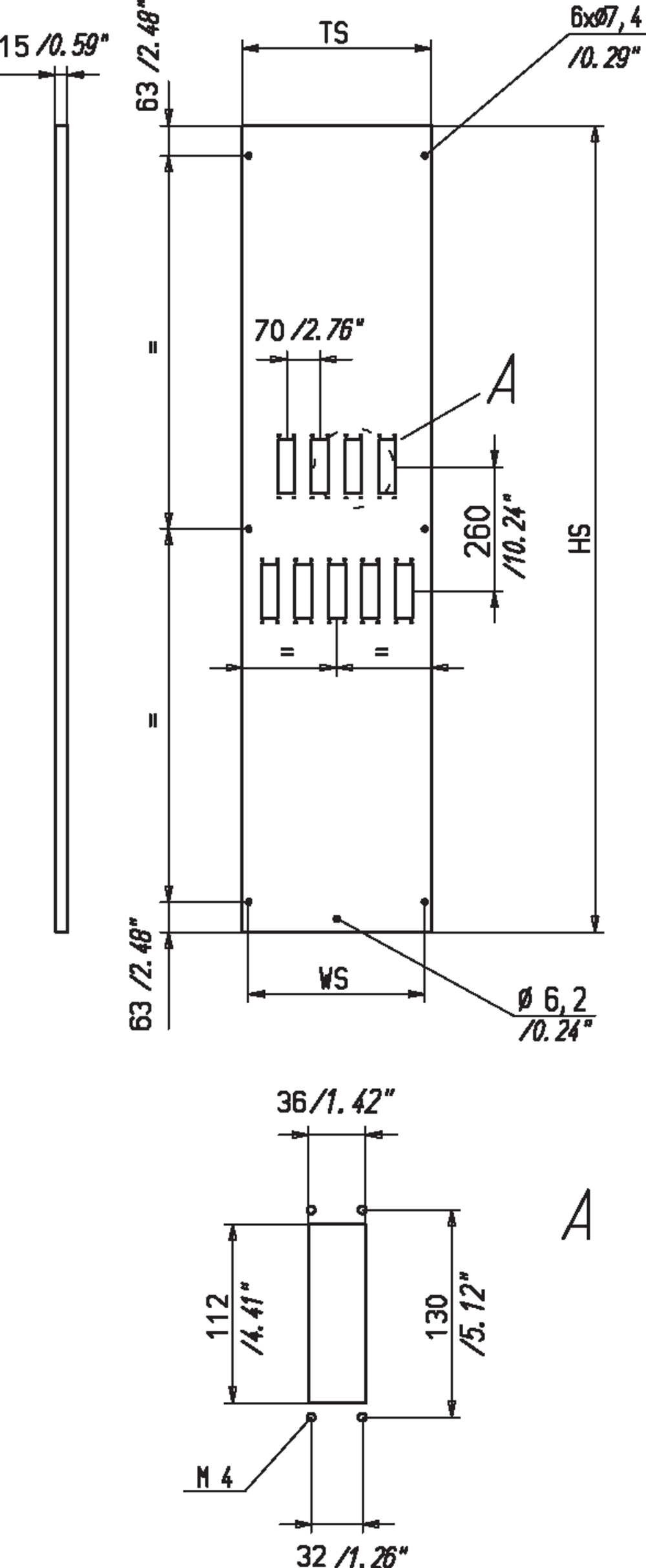

CAD-Daten und weitere Darstellungen:
Als PDF speichern Als PDF speichern Direkt-Anfrage
Steckerwände
Steckerwände
Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M8x20 an Türe und Korpus
Für Abdeckzelle 0399. Befestigung: mittels 6 Sperrzahnmuttern
Abdichtung: umlaufender Aufsteckgummi, entspricht Schutzart IP 559
Erdung: Anschlussmöglichkeit ist vorhanden

Merken
400 mm
2000 mm
500 mm
1800 mm
500 mm
2000 mm
600 mm
1800 mm
600 mm
2000 mm
