0318-6018-01-37

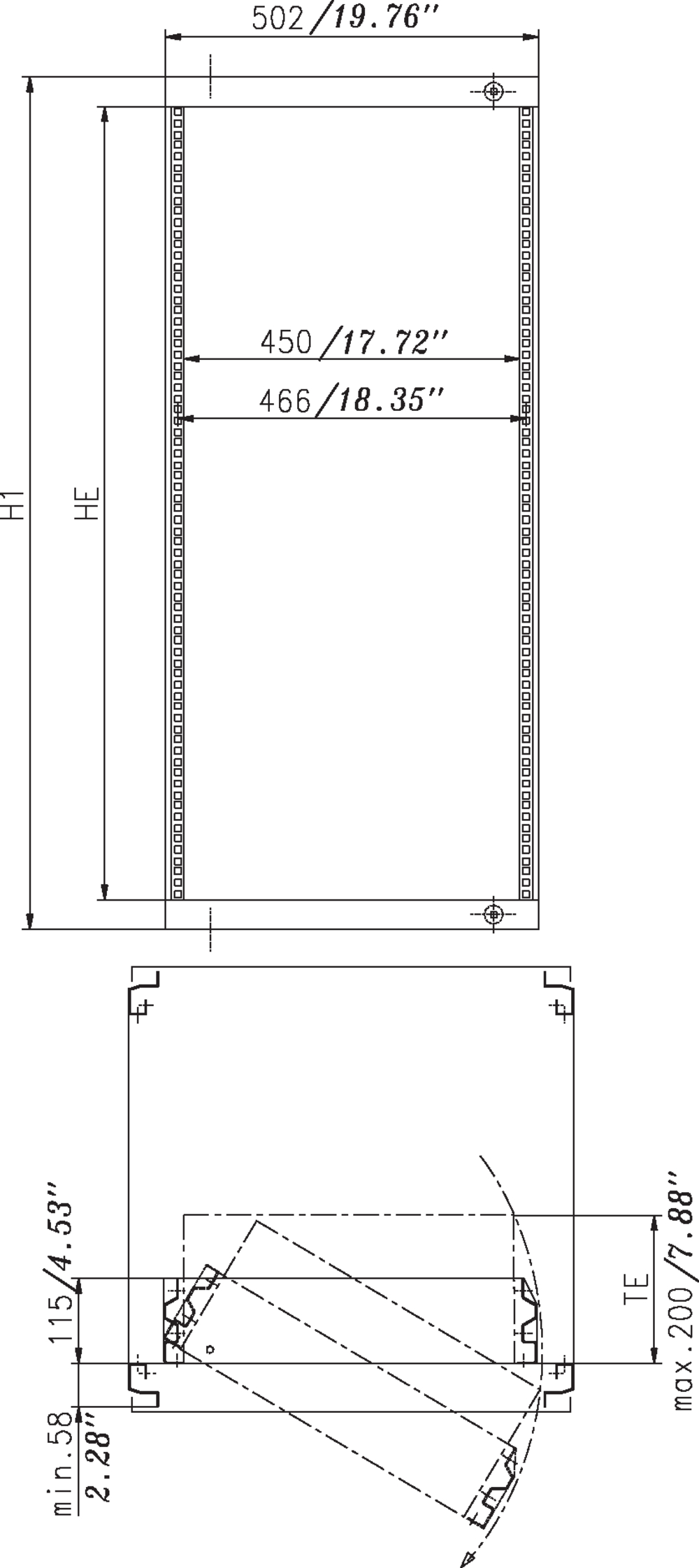

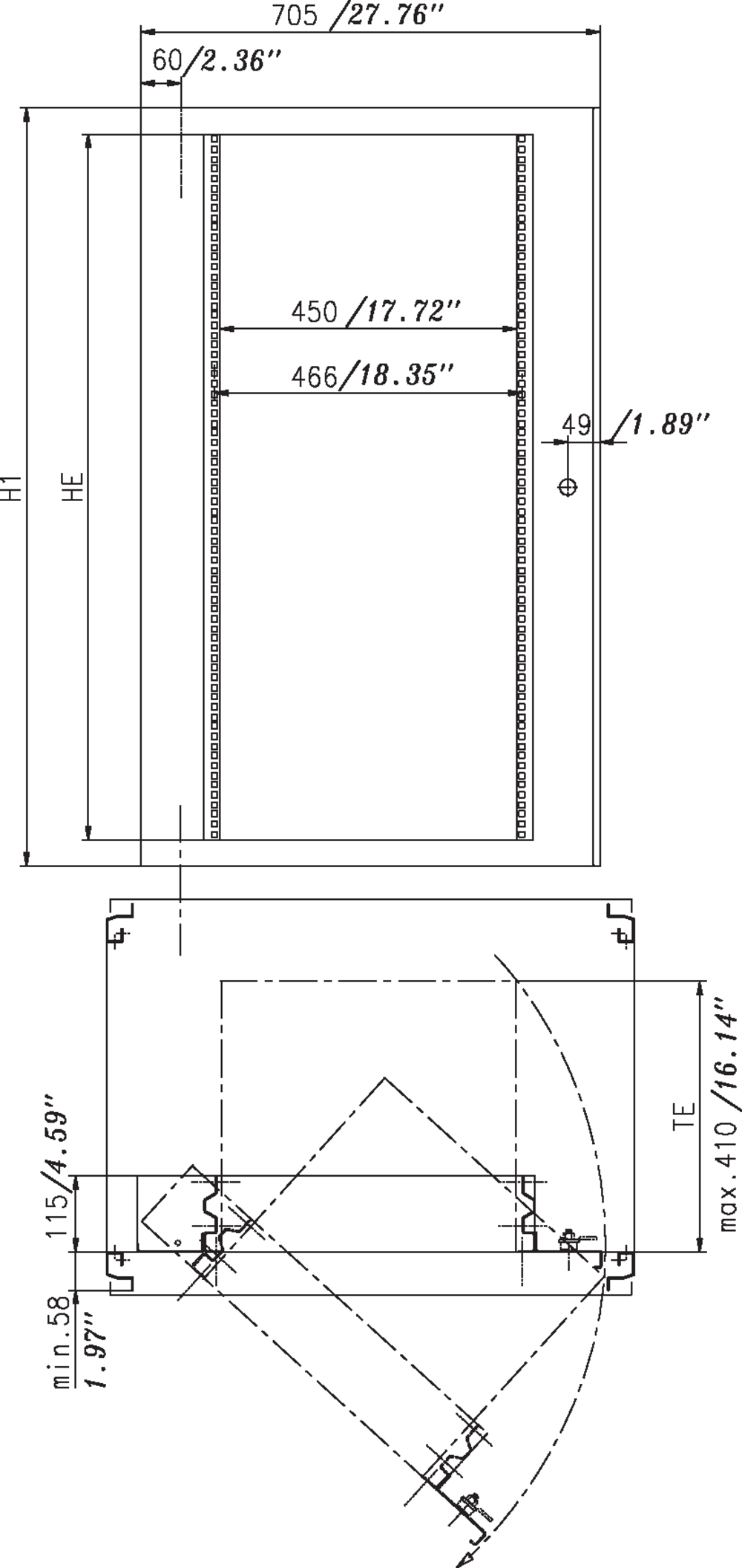

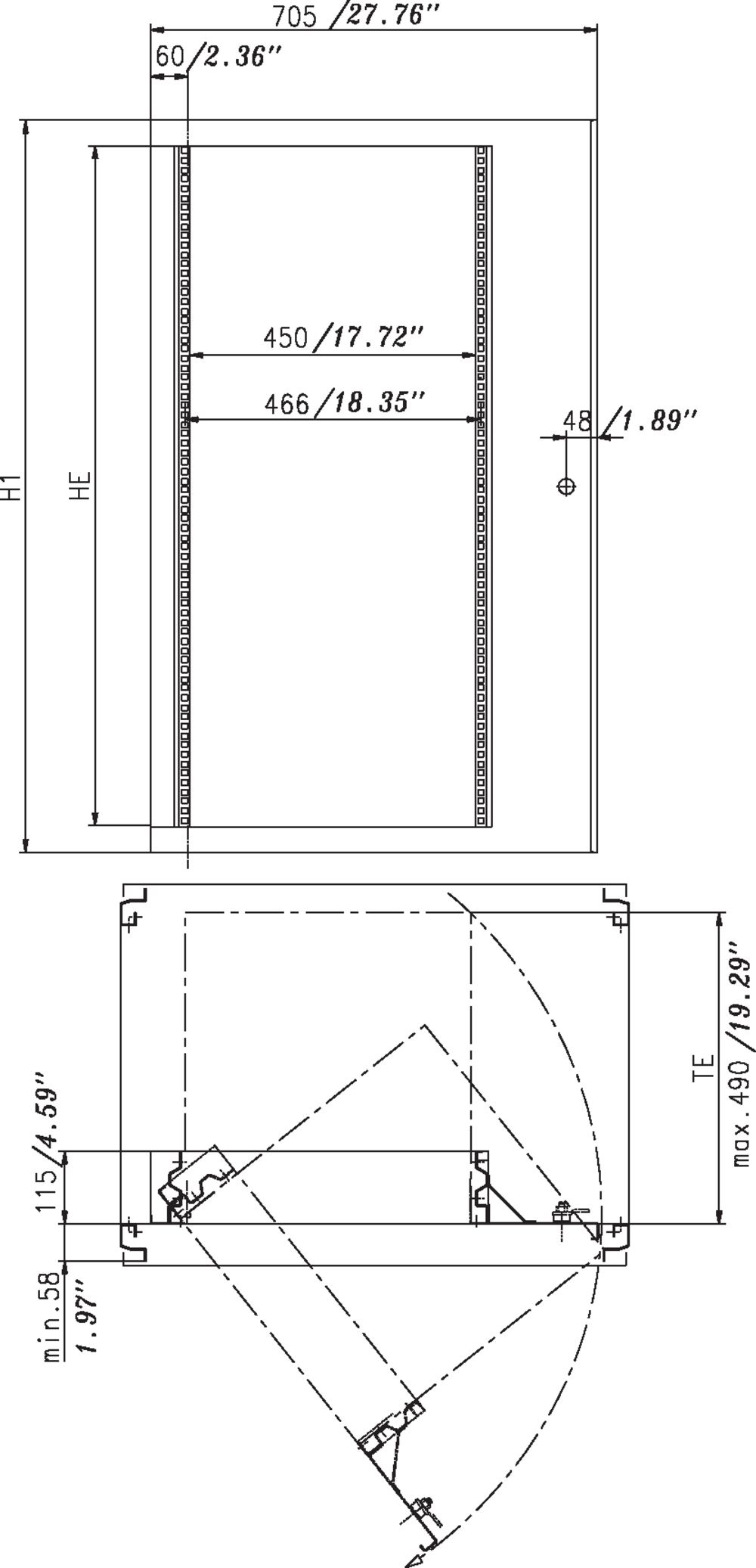

19"-Schwenkrahmen 0318
- Für die Aufnahme von 19" Einbauten
- Schwenkbar von 0-120° oder 165°
Produktbeschreibung
Schutzleiteranschluss nach DIN EN 61439-1, Anschluß am Rahmen.
Verriegelung: Bei 600 mm Breite, Drehriegel 3 mm Doppelbart, bei 800 mm Breite, Stangenschloß 3 mm Doppelbart.
Tragfähigkeit: 180 kg bei 90°, 140 kg bei 165°.
Abschlag: Links oder rechts.
Technische Daten
-
PRODUCT NUMBER: 0318-6018-01-37
-
Abmessungen: passend für Breite : 600 mm passend für Höhe : 1800 mm
-
Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
-
Bauhöhe: H1: 1659 mm
HE: HE/U35 -
Material: Stahlblech
-
passend für Type: seitlich
-
Blechstärke: 1,5 mm
Hinweis
- Die Befestigungsholme sind passend zur Schrankbreite zu wählen. Bei 0-165° ist der Schwenksatz 165° erforderlich (bitte separat bestellen unter 0318-7080-18-07). Vor den Schwenkrahmen kann die folgende Leuchtstofflampe montiert werden. Andere Verschlußbolzen auf Anfrage
- 1 Stück ohne Befestigungsholme
- (bitte separat bestellen)
0370-6018-40-00
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP56
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0370-6018-40-10
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP56
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0370-6018-50-00
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
500 mm
Variante
ohne Montageplatte
Schutzart
IP56
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0370-6018-50-10
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
500 mm
Variante
mit Montageplatte
Schutzart
IP56
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0370-6018-60-00
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP56
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0370-6018-60-10
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP56
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0390-6018-40-07
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0390-6018-40-17
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0390-6018-50-07
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
500 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0390-6018-50-17
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
500 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0390-6018-60-07
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0390-6018-60-17
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0375-6018-40-00
Anreihschrank Edelstahl H375, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0375-6018-40-10
Anreihschrank Edelstahl H375, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0375-6018-50-00
Anreihschrank Edelstahl H375, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
500 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0375-6018-50-10
Anreihschrank Edelstahl H375, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
500 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0375-6018-60-00
Anreihschrank Edelstahl H375, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0375-6018-60-10
Anreihschrank Edelstahl H375, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6018-40-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6018-40-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6018-50-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
500 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6018-50-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
500 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6018-60-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6018-60-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6018-82-07
Anreihschrank Stahlblech H395, Front- und Rücktür
Breite
600 mm
Höhe
1800 mm
Tiefe
800 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6018-82-17
Anreihschrank Stahlblech H395, Front- und Rücktür
Breite
600 mm
Höhe
1800 mm
Tiefe
800 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
Montageanleitungen:
CAD-Daten und weitere Darstellungen:
