0396.6002.40.17

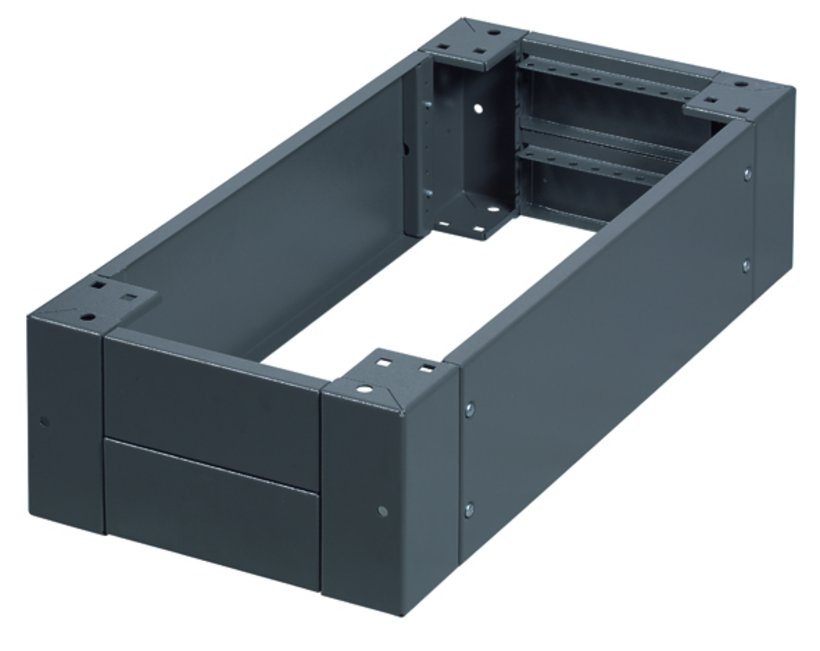

Sockel 200 mm hoch für Schränke H390 und H395
- Sehr kurze Aufstell- und Montagezeiten!
- Einzelaufstellung und Anreihung
- Hohe Tragkraft
Produktbeschreibung
Sockel zum Unterbau.
Blenden und Eckteile sind bereits vormontiert, Querteile werkzeuglos einhängbar.
Sehr gute Zugänglichkeit. Innenseitige Lochung auf zwei Ebenen zur Befestigung von Kabelzugentlastungsschienen.
Bei Anreihung durchgehender Kabelrangierraum durch Weglassen der Seitenbleche oben und unten.
Technische Daten
-
Artikelnummer: 0396.6002.40.17
-
Abmessungen: passend für Breite : 600 mm passend für Tiefe : 400 mm
-
Variante: 600 mm x X x 400 mm
-
Oberfläche: Pulverlackbeschichtung RAL 7022, Struktur
-
Material: Stahlblech
Eckteil: 2,5 mm
Blenden und Querteile: 1,5 mm -
Gewicht: 9.6 kg
-
Sockeltiefe (t): 350 mm
Hinweis
- Optionales Verschrauben der Querteile und nutzen der zweiten Befestigungsbohrung im Eckteil gewährleistet höchste Stabilität beim Transport.
- Bestell-Endnummer (37) für Sockel mit Lüftungskiemen. Bei Verwendung an Standschrank H390 entsteht hinten ein Rücksprung von 25 mm (Sockelleiste).
- Bei Anreihen von Sockeln ist für die Montage der Kabelzugentlastungsschiene eine Sockel-Quertraverse nötig.
- Ab B-600mm ist eine Kabeldurchführung mit Bürstenleiste (Lichte Öffnung 270x48mm) auf Anfrage möglich.
- Blenden und Eckteile vormontiert, mit Querteilen, Befestigungsschrauben und Montageanleitung Art.-Nr. 0396-0000-01-77.
0396-6002-01-07
Sockel-Blende 100 mm hoch
Passend für Breite
600 mm
Material
Stahlblech
Blechstärke
1.5 mm
0396-0000-40-07
Sockel Quertraverse
Passend für Tiefe
400 mm
Material
Stahlblech
Passend für
Sockel H-200 mm hoch
0390-6010-40-07
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1000 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0390-6010-40-17
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1000 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0390-6012-40-07
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1200 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0390-6012-40-17
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1200 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0390-6014-40-07
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1400 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0390-6014-40-17
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1400 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0390-6016-40-07
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1600 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0390-6016-40-17
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1600 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0390-6018-40-07
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0390-6018-40-17
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0390-6020-40-07
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0390-6020-40-17
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12
Type 1, 12
Zulassung
cULus
0395-6010-40-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1000 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6010-40-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1000 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6012-40-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1200 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6012-40-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1200 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6014-40-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1400 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6014-40-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1400 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6016-40-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1600 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6016-40-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1600 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6018-40-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6018-40-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6020-40-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6020-40-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
