1201-1221-03-50

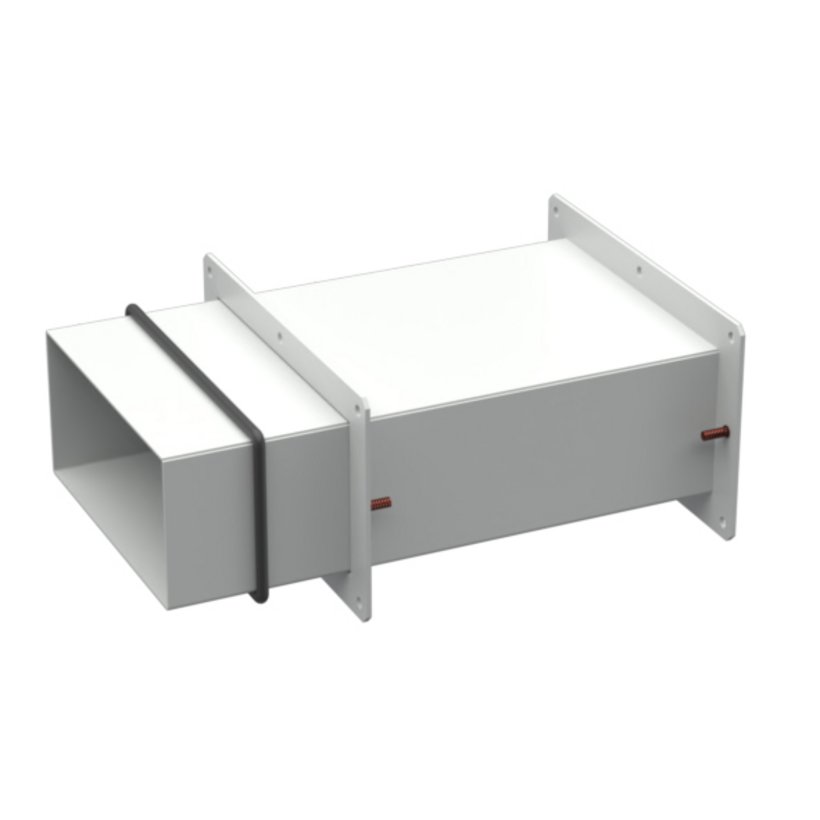

Teleskopstück
- Sehr robust
Produktbeschreibung
Für die Verwendung mit Leitungskanäle vom Typ 1201.
Das Teleskopstück mit einem angeschweißten und einem beweglichen Flansch, dient zum Längenausgleich von 47 mm bis 300 mm.
Der Potenzialausgleich erfolgt direkt durch Verschrauben und/oder Kabel für Schutzleiteranschluss (siehe Zubehör).
Technische Daten
-
Artikelnummer: 1201-1221-03-50
-
Typ: Leitungskanal 1201
-
Querschnitt: 200 x 100 mm
-
Abmessungen: Länge: 47 mm - 300 mm
-
Material: Stahlblech
-
Oberfläche: Pulverbeschichtet RAL 7035, glatt, seidenglanz
-
Blechstärke: Kanal: 1,5 mm
Flansch: 3 mm -
Gewicht: 3 kg
-
Schutzleiteranschluss: nach DIN EN 61439-1
Hinweis
- Zum Abdichten wird nur einseitig ein Flanschgummi benötigt (Flanschgummi siehe Zubehör).
- 1x Teleskopstück
- 1x beweglicher Flansch
- 1x Dichtschnur
1201-0112-00-06
Flanschgummi für Serie 1201
Typ
Leitungskanal 1201
Querschnitt
200 x 100 mm
Material
NBR
Oberfläche
schwarz
3080-9036-06-10
Kabel für Schutzleiteranschluss
Leiterquerschnitte
6 mm2
Abmessungen
Länge: 120 mm
Bohrungsdurchmesser
6.4 mm
Material
H07V-K
1201-0200-00-06
Schraube mit Mutter
Gewinde
M6
Gewindelänge L
16 mm
Material
Stahl
Oberfläche
verzinkt
1201-0100-80-00
Schraube Mutter Scheibe
Gewinde
M6
Gewindelänge L
20 mm
Material
Stahl
Oberfläche
verzinkt
1201-0112-05-00
Leitungskanal
Typ
Leitungskanal 1201
Querschnitt
200 x 100 mm
Länge
500 mm
Zulassung
UL
Material
Stahlblech
1201-0112-10-00
Leitungskanal
Typ
Leitungskanal 1201
Querschnitt
200 x 100 mm
Länge
1000 mm
Zulassung
UL
Material
Stahlblech
1201-0112-20-00
Leitungskanal
Typ
Leitungskanal 1201
Querschnitt
200 x 100 mm
Länge
2000 mm
Zulassung
UL
Material
Stahlblech
1201-0112-25-00
Leitungskanal kürzbar
Typ
Leitungskanal 1201
Querschnitt
200 x 100 mm
Länge
2500 mm
Material
Stahlblech
