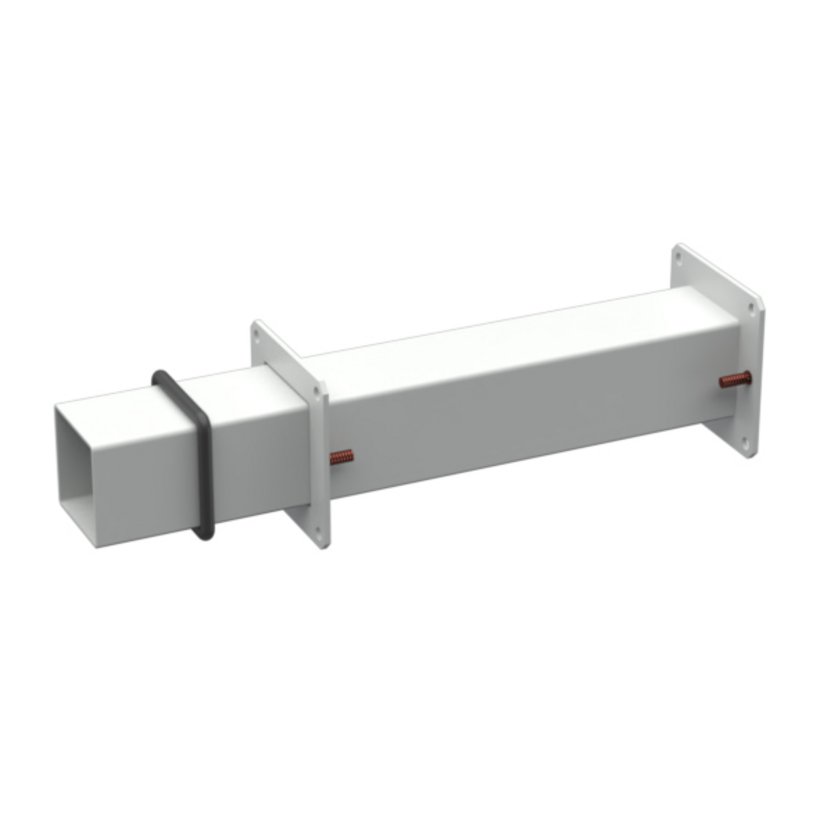

Teleskopstück

1201-1206-03-50

Teleskopstück

  • Sehr robust

Produktbeschreibung

Für die Verwendung mit Leitungskanäle vom Typ 1201.

Das Teleskopstück mit einem angeschweißten und einem beweglichen Flansch, dient zum Längenausgleich von 47 mm bis 300 mm.

Der Potenzialausgleich erfolgt direkt durch Verschrauben und/oder Kabel für Schutzleiteranschluss (siehe Zubehör).

Technische Daten

  • Artikelnummer: 1201-1206-03-50
  • Typ: Leitungskanal 1201
  • Querschnitt: 60 x 60 mm
  • Abmessungen: Länge: 47 mm - 300 mm
  • Material: Stahlblech
  • Oberfläche: Pulverbeschichtet RAL 7035, glatt, seidenglanz
  • Blechstärke: Kanal: 1,5 mm
    Flansch: 3 mm
  • Gewicht: 1.1 kg
  • Schutzleiteranschluss: nach DIN EN 61439-1

Hinweis

  • Zum Abdichten wird nur einseitig ein Flanschgummi benötigt (Flanschgummi siehe Zubehör).
  • 1x Teleskopstück
  • 1x beweglicher Flansch
  • 1x Dichtschnur
Flanschgummi für Serie 1201
1201-0106-00-06
Flanschgummi für Serie 1201
Typ
Leitungskanal 1201
Querschnitt
60 x 60 mm
Material
NBR
Oberfläche
schwarz
Kabel für Schutzleiteranschluss
3080-9036-06-10
Kabel für Schutzleiteranschluss
Leiterquerschnitte
6 mm2
Abmessungen
Länge: 120 mm
Bohrungsdurchmesser
6.4 mm
Material
H07V-K
Schraube mit Mutter
1201-0200-00-06
Schraube mit Mutter
Gewinde
M6
Gewindelänge L
16 mm
Material
Stahl
Oberfläche
verzinkt
Schraube Mutter Scheibe
1201-0100-80-00
Schraube Mutter Scheibe
Gewinde
M6
Gewindelänge L
20 mm
Material
Stahl
Oberfläche
verzinkt
Leitungskanal
1201-0106-05-00
Leitungskanal
Typ
Leitungskanal 1201
Querschnitt
60 x 60 mm
Länge
500 mm
Zulassung
UL
Material
Stahlblech
Leitungskanal
1201-0106-10-00
Leitungskanal
Typ
Leitungskanal 1201
Querschnitt
60 x 60 mm
Länge
1000 mm
Zulassung
UL
Material
Stahlblech
Leitungskanal
1201-0106-20-00
Leitungskanal
Typ
Leitungskanal 1201
Querschnitt
60 x 60 mm
Länge
2000 mm
Zulassung
UL
Material
Stahlblech
Leitungskanal kürzbar
1201-0106-25-00
Leitungskanal kürzbar
Typ
Leitungskanal 1201
Querschnitt
60 x 60 mm
Länge
2500 mm
Material
Stahlblech
Als PDF speichern Als PDF speichern Direkt-Anfrage
Teleskopstück
Teleskopstück
Für die Verwendung mit Leitungskanäle vom Typ 1201.
Das Teleskopstück mit einem angeschweißten und einem beweglichen Flansch, dient zum Längenausgleich von 47 mm bis 300 mm.
Der Potenzialausgleich erfolgt direkt durch Verschrauben und/oder Kabel für Schutzleiteranschluss (siehe Zubehör).

Merken
Leitungskanal 1201
60 x 60 mm
Länge: 47 mm - 300 mm
Stahlblech
Leitungskanal 1201
100 x 100 mm
Länge: 47 mm - 300 mm
Stahlblech
Leitungskanal 1201
150 x 150 mm
Länge: 47 mm - 300 mm
Stahlblech
Leitungskanal 1201
200 x 100 mm
Länge: 47 mm - 300 mm
Stahlblech
