1201-0112-20-00

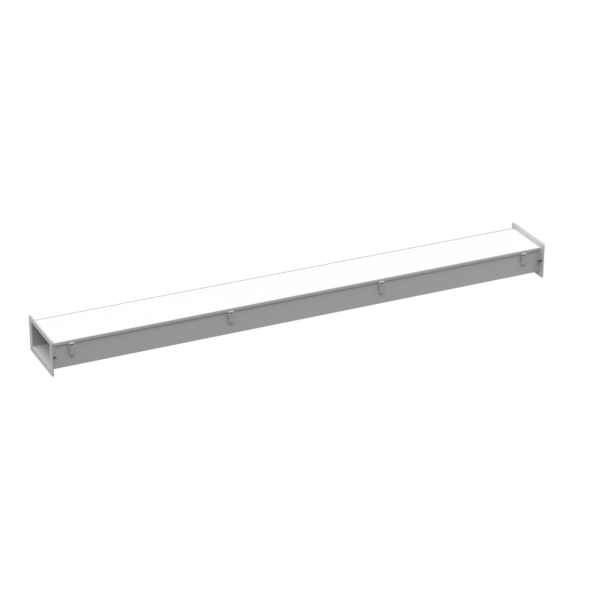

Leitungskanal
- UL Type 12
- Schutzart IP65
- Sehr robust
- Unverlierbarer, aufklappbarer Deckel
Produktbeschreibung
Die bis zu 2 m langen geraden Leitungskanäle besitzen zwei angeschweißte Flansche.
Der scharnierte Deckel lässt sich um 180° öffnen und mit Verschlüssen dicht verschließen.
Der Potenzialausgleich erfolgt direkt durch Verschrauben und/oder Kabel für Schutzleiteranschluss (siehe Zubehör).
Technische Daten
-
Artikelnummer: 1201-0112-20-00
-
Typ: Leitungskanal 1201
-
Querschnitt: 200 x 100 mm
-
Länge: 2000 mm
-
Zulassung: UL
-
Schutzart: IP65, Type 12
-
Material: Stahlblech
-
Oberfläche: Pulverbeschichtet RAL 7035, glatt, seidenglanz
-
Blechstärke: Kanal: 1,5 mm
Flansch: 3 mm -
Gewicht: 15.5 kg
-
Schutzleiteranschluss: nach DIN EN 61439-1
Hinweis
- Flanschverbindungen mit Flanschgummi abdichten (Flanschgummi siehe Zubehör).
- Andere Längen und UL Type 3R auf Anfrage.
- 1 Stück
- 1 Flachdichtung für Deckel lose beigelegt
1201-0112-00-06
Flanschgummi für Serie 1201
Typ
Leitungskanal 1201
Querschnitt
200 x 100 mm
Material
NBR
Oberfläche
schwarz
1201-0520-01-00
Reduzierflansch
Typ
Leitungskanal 1201
Querschnitt
von 200 x 100 mm auf 100 x 100 mm
Zulassung
UL
Material
Stahlblech
1201-1221-03-50
Teleskopstück
Typ
Leitungskanal 1201
Querschnitt
200 x 100 mm
Abmessung
Länge: 47 mm - 300 mm
Material
Stahlblech
1201-0112-00-22
Endplatte
Typ
Leitungskanal 1201
Querschnitt
200 x 100 mm
Material
Stahlblech
Oberfläche
Pulverbeschichtet RAL 7035, glatt, seidenglanz
1201-1410-01-00
Montagebügel
Typ
Leitungskanal 1201
Querschnitt
100 x 100 mm + 200 x 100 mm
Material
Stahlblech
Oberfläche
Pulverbeschichtet RAL 7035, glatt, seidenglanz
3080-9036-06-10
Kabel für Schutzleiteranschluss
Leiterquerschnitte
6 mm2
Abmessungen
Länge: 120 mm
Bohrungsdurchmesser
6.4 mm
Material
H07V-K
1201-0200-00-06
Schraube mit Mutter
Gewinde
M6
Gewindelänge L
16 mm
Material
Stahl
Oberfläche
verzinkt
1201-0100-80-00
Schraube Mutter Scheibe
Gewinde
M6
Gewindelänge L
20 mm
Material
Stahl
Oberfläche
verzinkt
1201-0350-00-00
Verschluss mit Haken
Typ
Leitungskanal 1201
Material
Stahlblech
Oberfläche
roh
Blechstärke
1 mm
3080-0102-18-20
Dichtung für Serie 1201
Typ
Leitungskanal 1201
Abmessungen
Breite: 11 mm
Höhe: 4 mm
Höhe: 4 mm
Type Ratings
UL Type 12, 3R
