    Artikelnummer: 2010-7286-44-17

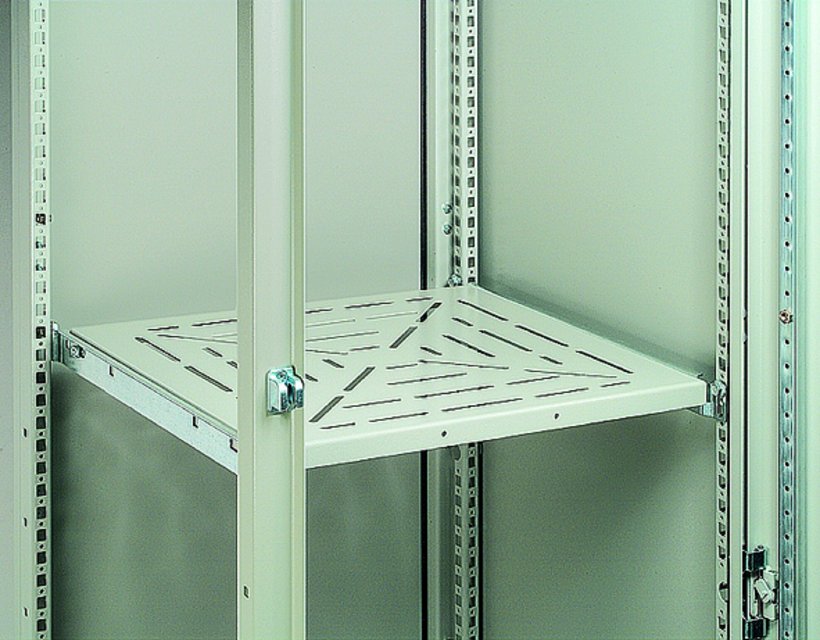

    Zwischenböden fest

    Hauptmerkmale

    • Zur Montage an den Schrankholmen

    Produktbeschreibung

    Schutzleiteranschluss nach DIN EN 61439-1, Klipsmuttern mit Erdungsspitze

    Zwischenböden zur Montage am Schrankholm. Durch Ausnutzung der vollen Schrankinnenbreite ergeben sich sehr große Stellflächen.

    Die Befestigung erfolgt durch Vormontage mit Klipsmuttern und Schrauben. Danach wird der Zwischenboden einfach eingehängt und gesichert. Die Perforierung der Böden verhindert die Bildung von Wärmenestern.

    Technische Daten

    • Artikelnummer: 2010-7286-44-17
    • Abmessungen: passend für Breite : 800 mm  passend für Tiefe : 600 mm
    • Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
    • Material: Stahlblech
    • Maß Lochung (a): 495 mm
    • Gewicht: 7 kg
    • Bauhöhe: 25 mm
    • Stellfläche: X: 733 mm x Y: 444 mm
    • Belastbarkeit: 50 kg
    • Blechstärke: 2 mm

    Hinweis

    • Eine zusätzliche Aufbauschiene wird bei Schrägstellung des Zwischenbodens benötigt.
    • Die senkrechte Montageschienen werden nur bei Einbau in H370 und H390 Schränke benötigt.

    Lieferumfang

    • Zwischenboden mit Befestigungsteilen für Festeinbau

    Zubehör
