0396-6866-55-17

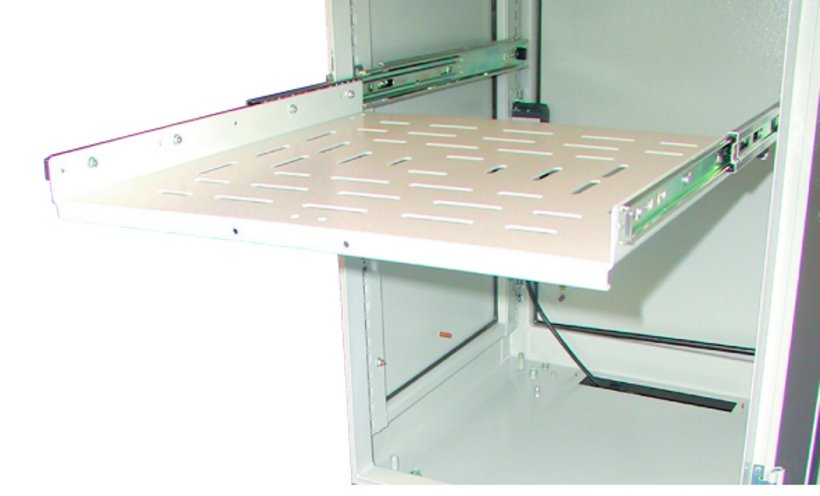

Fachboden ausziehbar, Schwerlast
- Einhalterung – in geschlossener Position
- Überauszug
Produktbeschreibung
Für die Verwendung in PC2096-Schränken sowie geeignet für Anreih-/ Standschränke von häwa.
Zur Montage an den Schrankholmen.
Die Perforierung der Böden verhindert die Bildung von Wärmenestern.
Technische Daten
-
PRODUCT NUMBER: 0396-6866-55-17
-
Material: Stahlblech
-
Auszugslänge: 530 mm
-
Bauhöhe: 66 mm
-
Blechstärke: 2 mm
-
Belastbarkeit: 68 kg
-
passend für Breite: 600 mm
-
passend für Tiefe: 625 mm
-
Gewicht: 7.8 kg
-
Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
-
Stellfläche: Breite: 488 mm x Tiefe: 500 mm
Hinweis
- Die Montage ist auf Seite 5 der Anleitung 2096-0000-01-77 beschrieben.
- Für den Einbau in Standschränke H390 werden jeweils 2 Satz Senkrechte Montageschienen 0391-90xx-00-03 benötigt.
- Fachboden mit Teleskopschienen und Befestigungsteilen.
0390-6018-60-07
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0390-6020-60-07
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6016-60-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1600 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6018-60-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6020-60-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6022-60-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
2200 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
