2070-7581-45-76

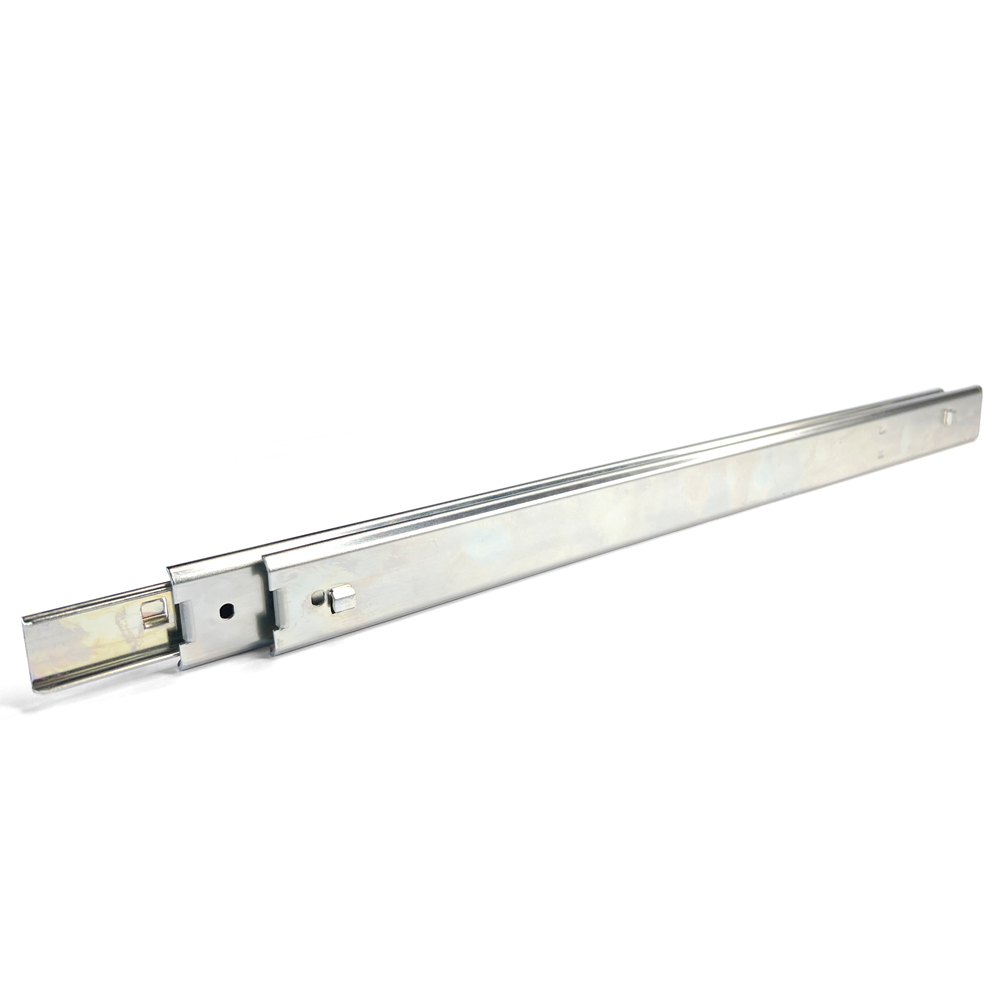

Teleskopschiene mit Bajonettaufhängung als Überauszug

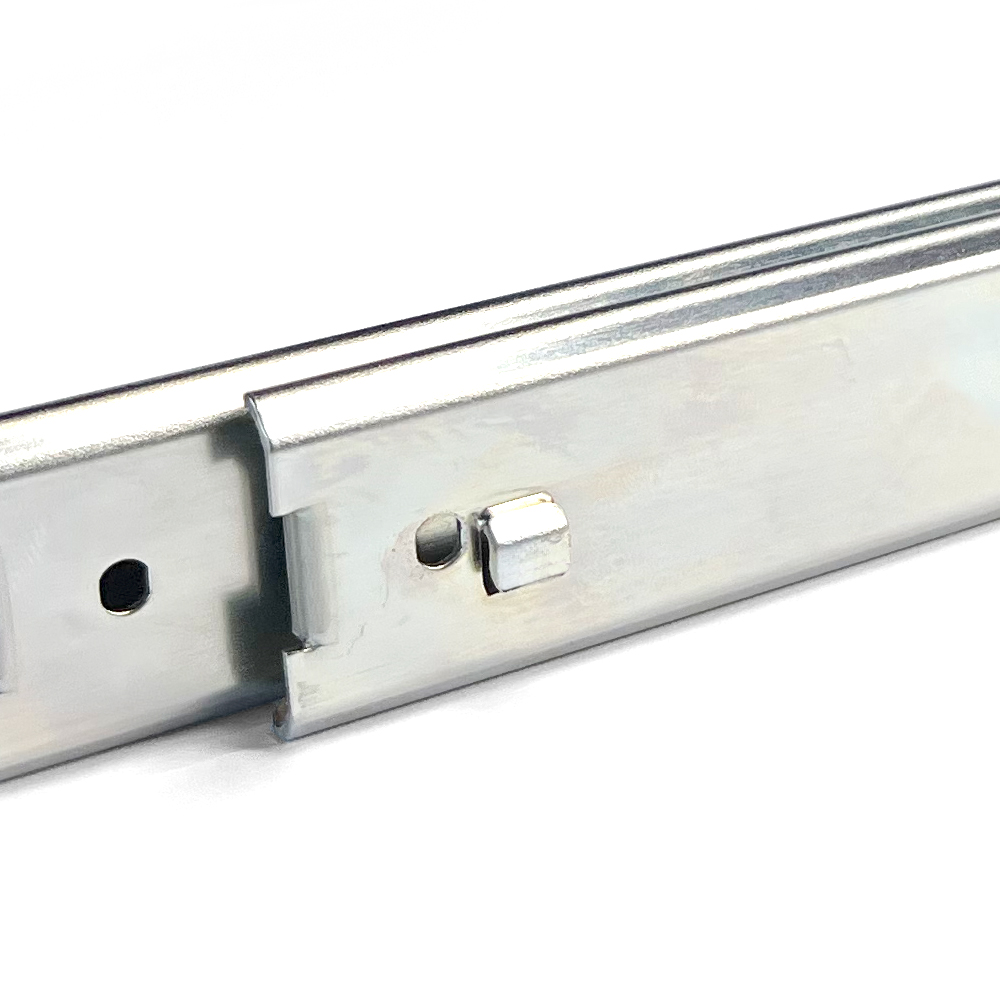

- Befestigung ohne Schrauben
Produktbeschreibung
Stabile verzinkte Stahlausführung mit Präzisions-Hochleistungslager.
Durch die geringe Höhe der Teleskopschiene ist nur wenig Einbauraum notwendig.

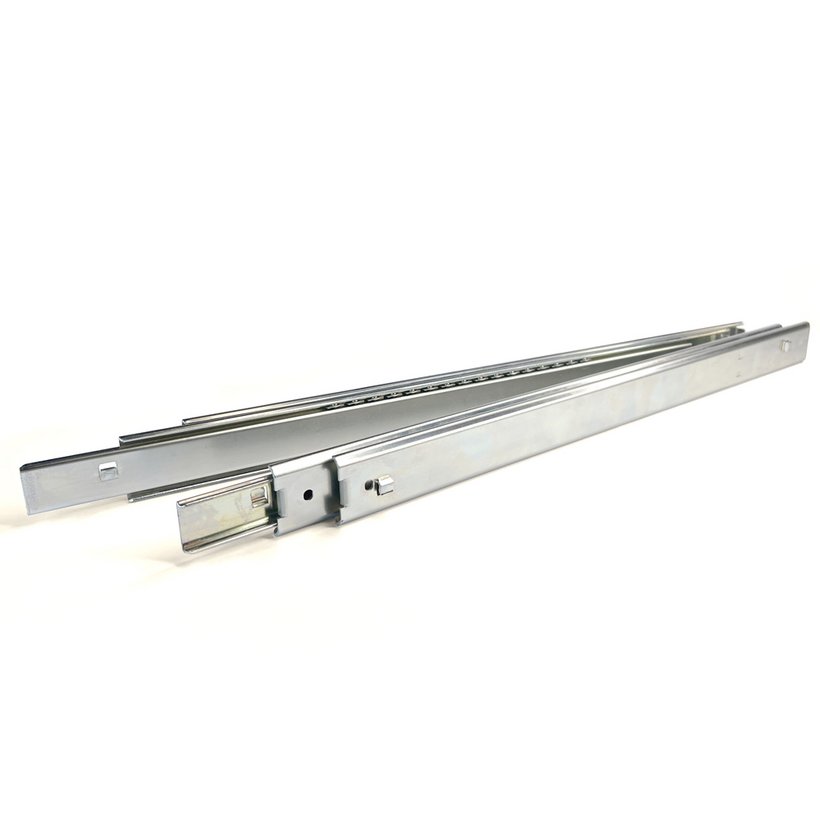

Ein Schienenpaar besteht aus einer rechten und einer linken Schiene.
Technische Daten
-
Artikelnummer: 2070-7581-45-76
-
Material: Stahl
-
Oberfläche: verzinkt
-
Belastbarkeit/Paar: 40 kg
-
Gewicht: 1.72 kg
-
Maß b: 365.2 mm
-
Auszugslänge Z: 480 mm
-
Maß A: 238.2 mm
-
Maß C: 425.4 mm
-
Maß D: 438.1 mm
-
Maß E: 463.5 mm
-
Maß F: 412.7 mm
-
Schienenlänge L: 457 mm
Hinweis
- Sehr schnelle Montage durch einfaches Einhängen in vorhandene Rasterung. Die Ausschnitte der Raster müssen mindestens 9x9 mm betragen und den richtigen Abstand aufweisen.
- 1 Paar Teleskopschienen. Kein weiteres Befestigungsmaterial notwendig.

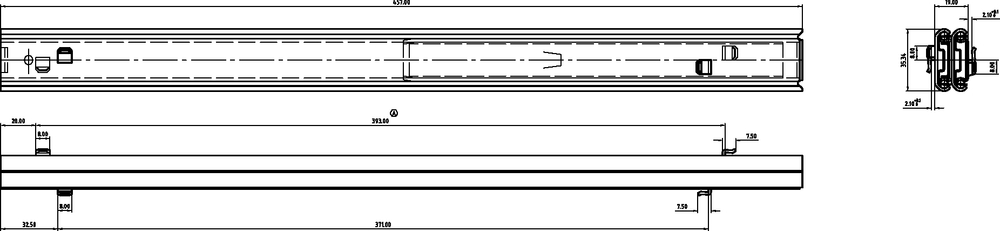

CAD-Daten und weitere Darstellungen:
