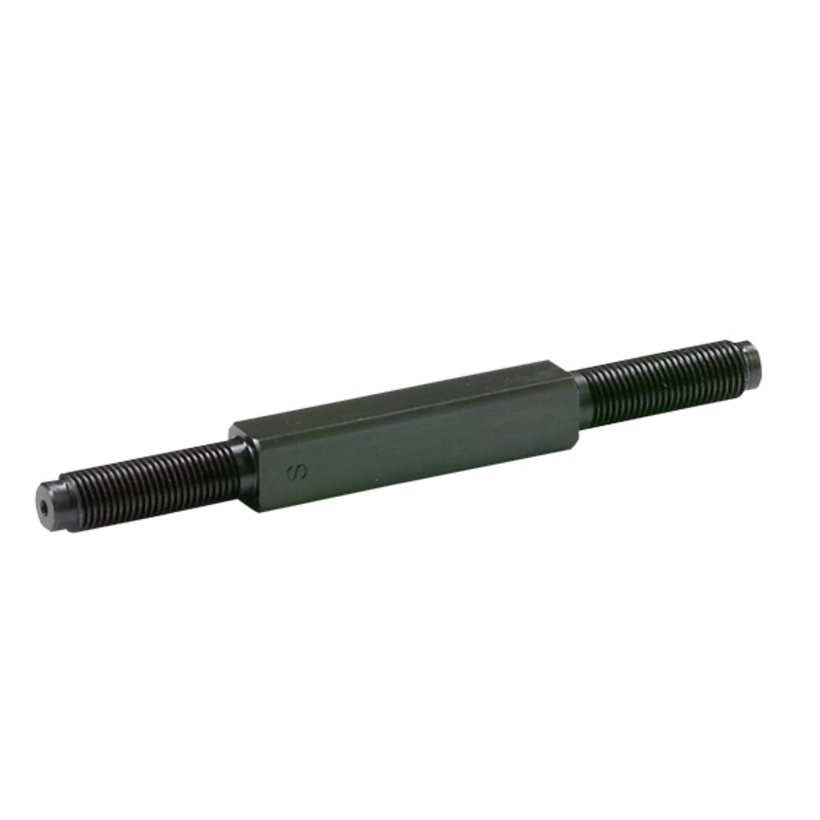

Betätigungsschraube für Formlocher

2623-0712-11-00

Betätigungsschraube für Formlocher

Produktbeschreibung

Zum Lochen von Blechen mit Stanzpumpen.

Der Formteil der Schraube verhindert ein Verdrehen des Lochstempels zur Matrize.

Technische Daten

  • Artikelnummer: 2623-0712-11-00
  • Produktfamilie: für Mobile Geräte
  • Betätigungsgewinde: Ø 9,5/9,5 mm
  • Schraubenlänge: 120 mm
  • Formteil: Vierkant 11x12 mm
  • Vorbohren ø: 16 mm

Hinweis

  • Sie benötigen eine Stanzpumpe mit Schraubenaufnahme Gewinde 9,5.
  • 1 Betätigungsschraube
Mutter für Formlocher
2683-0710-10-02
Mutter für Formlocher
Produktfamilie
für Mobile Geräte
Gewinde
9,5 mm
Schlüsselweite
24 mm
Quadratlocher 22,2
2623-0922-20-00
Quadratlocher 22,2
Produktfamilie
für Mobile Geräte
Größe
22,2 x 22,2 mm
Max. Blechstärke
Stahl 2 mm + Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
Quadratlocher 25,4
2623-0925-40-00
Quadratlocher 25,4
Produktfamilie
für Mobile Geräte
Größe
25,4 x 25,4 mm
Max. Blechstärke
Stahl 2 mm + Edelstahl 1,5 mm
Betätigungsgewinde
ø 9,5 mm
Als PDF speichern Als PDF speichern Direkt-Anfrage
Betätigungsschraube für Formlocher
Betätigungsschraube für Formlocher
Zum Lochen von Blechen mit Stanzpumpen.
Der Formteil der Schraube verhindert ein Verdrehen des Lochstempels zur Matrize.

Merken
für Mobile Geräte
9,5/9,5 mm
120 mm
SW 8 + 3te Fläche
für Mobile Geräte
9,5/9,5 mm
110 mm
SW 12 + 3te Fläche
für Mobile Geräte
19/19 mm
143 mm
Ø 25 mm mit 2 Führungsflächen
für Mobile Geräte
19/19 mm
153 mm
Ø 25 mm mit 2 Führungsflächen
für Mobile Geräte
19/19 mm
143 mm
VK 18x18 mm mit Nut
