Zwischenböden ausziehbar

2010-7266-44-37

Zwischenböden ausziehbar

  • zur Befestigung an den Schrankholmen
  • Verriegelung in ausgezogener Position
  • Überauszug
  • Frontschnelltrennung

Produktbeschreibung

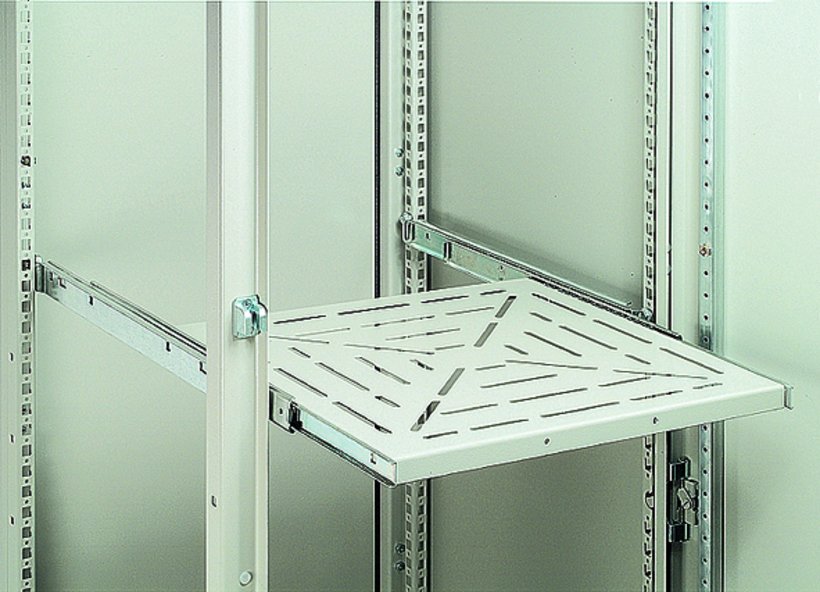

Teleskopschienen und Zwischenböden werden einfach mittels ausgeprägter Einstecknasen montiert. Die Perforierung der Böden verhindert die Bildung von Wärmenestern.

Technische Daten

  • Artikelnummer: 2010-7266-44-37
  • PRODUKTGRUPPENNAMEEBENE4: Zubehör Universal / Zubehör Schaltschränke innen
  • PRODUKTGRUPPENNAMEEBENE5: Zwischenböden
  • Abmessungen: passend für Breite : 600 mm  passend für Tiefe : 600 mm
  • Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
  • Material: Stahlblech

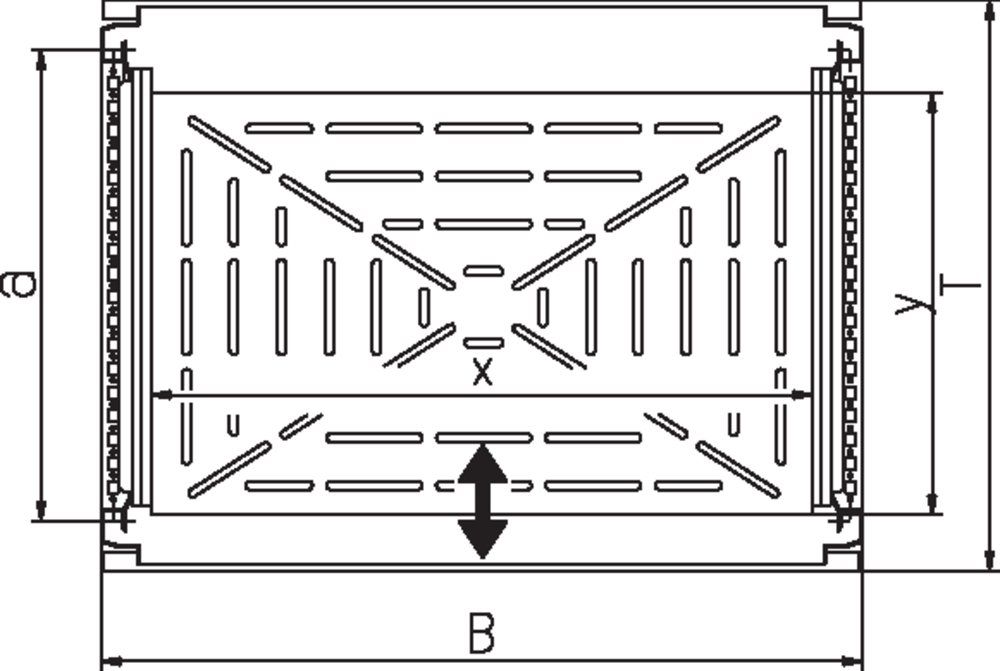

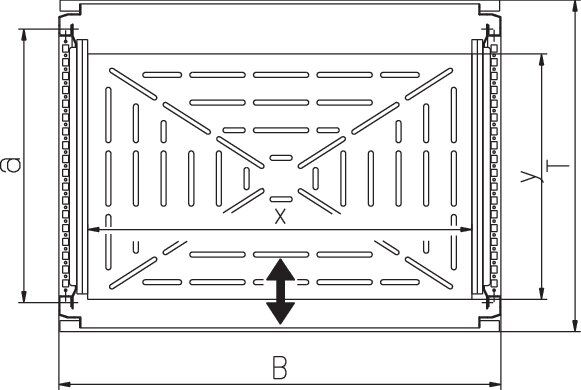

  • Maß Lochung (a): 495 mm
  • Gewicht: 6 kg
  • Bauhöhe: 38 mm
  • Belastbarkeit: 50 kg
  • Auszugslänge: 480 mm
  • Blechstärke: 2 mm

Hinweis

  • Die senkrechten Montageschienen werden nur bei Einbau in H390 Schränken benötigt.
  • Zwischenboden mit Teleskopschienen und Befestigungsteilen.
Senkrechte Montageschiene
0391-9018-00-03
Senkrechte Montageschiene
Passend für Höhe
1800 mm
Senkrechte Montageschiene
0391-9020-00-03
Senkrechte Montageschiene
Passend für Höhe
2000 mm
Senkrechte Montageschiene
0391-9010-00-03
Senkrechte Montageschiene
Passend für Höhe
1000 mm
Senkrechte Montageschiene
0391-9012-00-03
Senkrechte Montageschiene
Passend für Höhe
1200 mm
Senkrechte Montageschiene
0391-9014-00-03
Senkrechte Montageschiene
Passend für Höhe
1400 mm
Senkrechte Montageschiene
0391-9016-00-03
Senkrechte Montageschiene
Passend für Höhe
1600 mm
Klipsmuttern
2070-9102-36-02
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
1,7 - 2,7 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
CAD-Daten und weitere Darstellungen:
