0396-7082-07-14

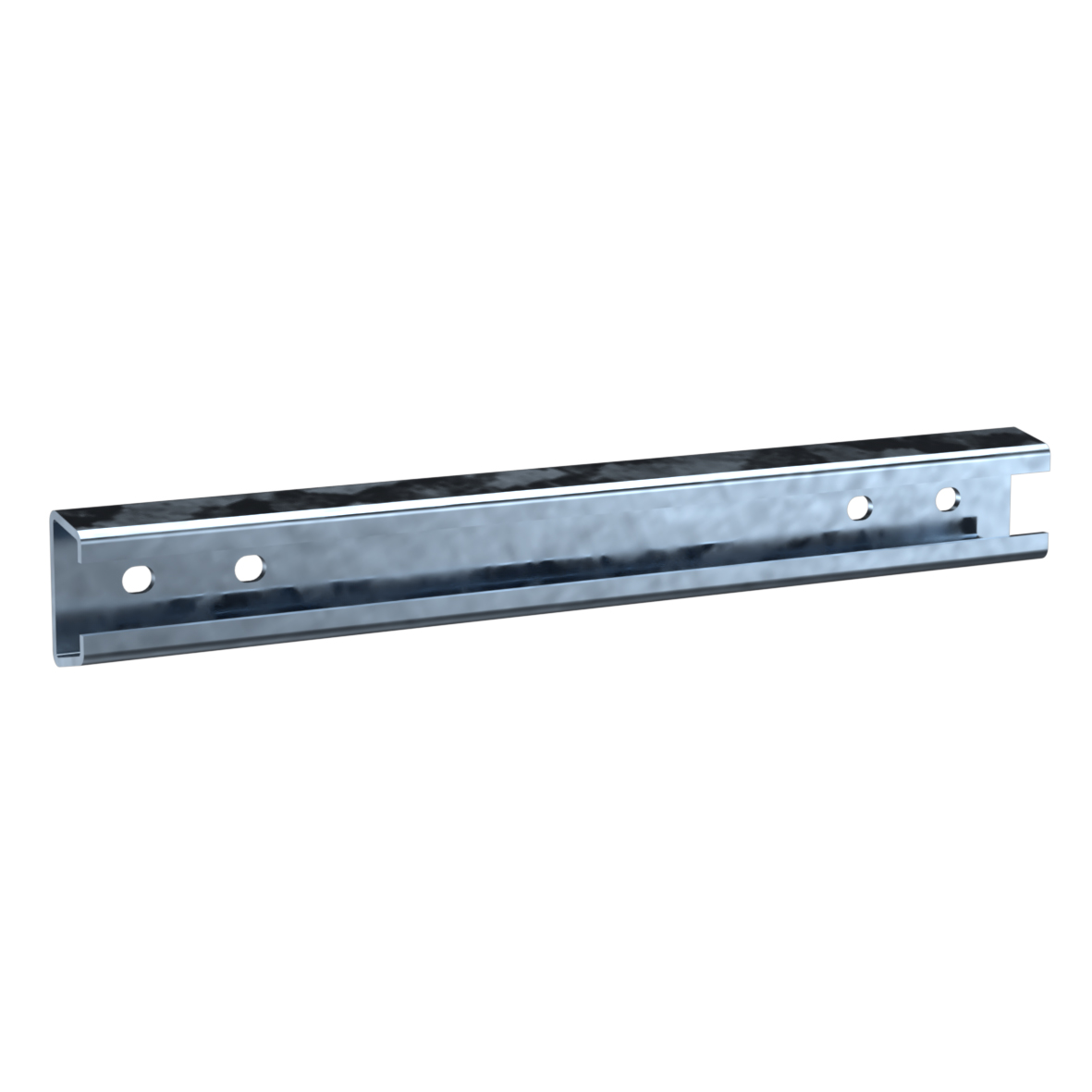

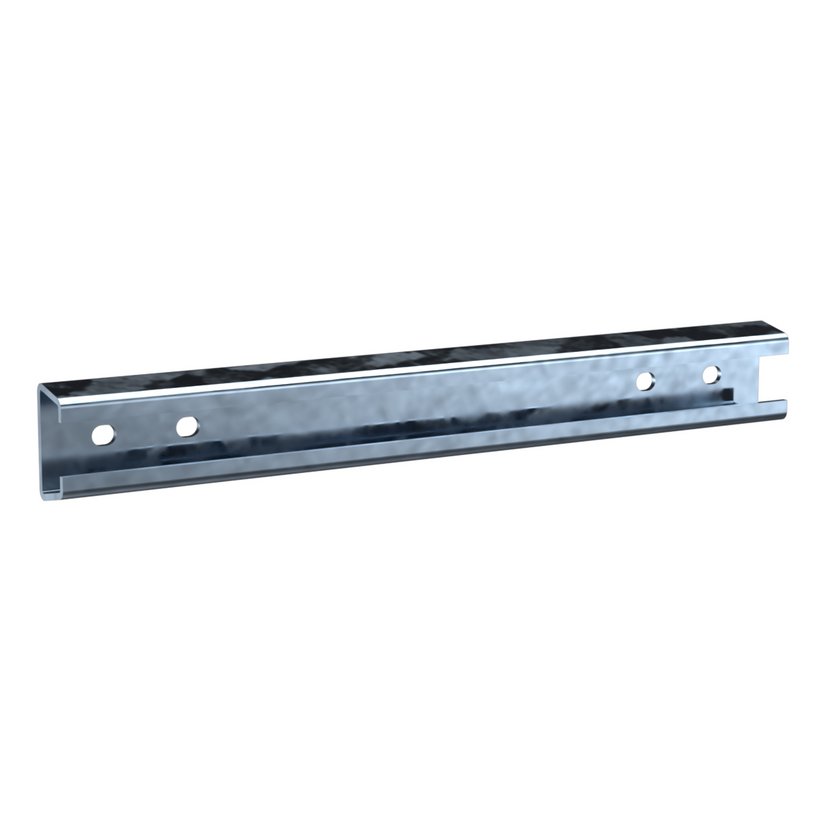

Kabelzugentlastungsschiene universal
- Für Stand- und Anreihschränke und Sockel 200 mm
Produktbeschreibung
Kabelzugentlastungsschiene als C-Schiene zum Abfangen von Kabelsträngen.
Technische Daten
-
Artikelnummer: 0396-7082-07-14
-
Abmessungen: passend für Breite : 850 mm
-
Abmessungen: 35 x 18 mm
-
Oberfläche: bandverzinkt
-
Material: Stahlblech
-
Größe: Länge : 714 mm
-
Blechstärke: 2 mm
Hinweis
- Bei H390 B-1600 und B-2000 sind 2 Schienen B-800 bzw. B-1000 sowie 2 Sa. Befestigungswinkel zu bestellen. Bei Montage in Sockel B-1600/2000, H-200 wird die passende Sockelquertraverse T-400/500/600 benötigt.
- Die Schiene kann zudem im Sockel mit Gewindeschneidschrauben M5x10 Artikel-Nummer 3011-9010-75-16 direkt auf die Eckteile geschraubt werden was der hintersten Stellung der Montageplatte im Schrank entspricht!
- 1 Schiene ohne Befestigungsteile
0395-8520-40-07
Anreihschrank Stahlblech H395, 1-türig
Breite
850 mm
Höhe
2000 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0396.8502.40.17
Sockel 200 mm hoch für Schränke H390 und H395
Passend für Breite
850 mm
Passend für Tiefe
400 mm
Material
Stahlblech
Eckteil: 2,5 mm
Blenden und Querteile: 1,5 mm
Eckteil: 2,5 mm
Blenden und Querteile: 1,5 mm
Sockeltiefe
350 mm
Variante
geschlossene Ausführung
