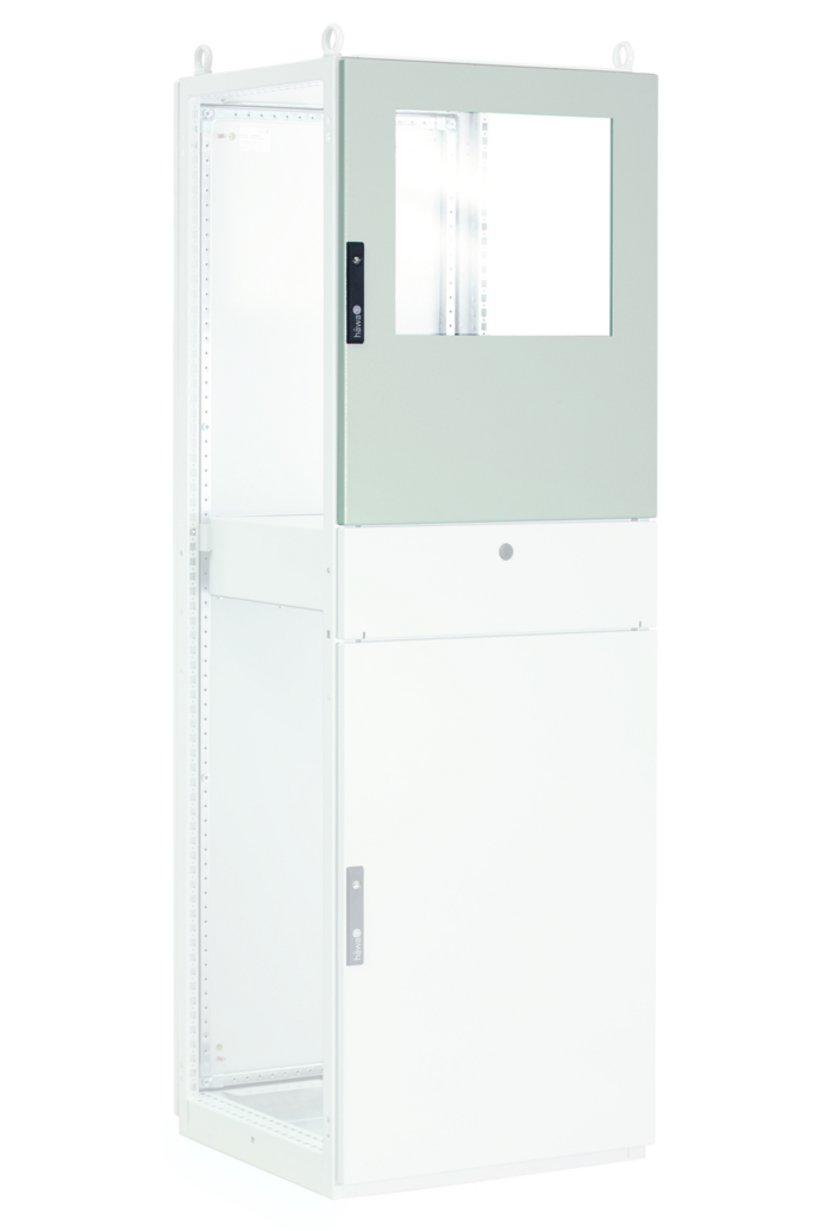

0396-6052-20-07
Teiltüren oben Breite 600 mm
- Für H395
- Standardanschlag rechts
- mit Sichtscheibe oder geschlossen
Produktbeschreibung
Schutzleiteranschluss nach DIN EN 61439-1, 1 St. Bolzen M8x20
mit nahtlos eingeschäumter Dichtung
Öffnungswinkel 120° auf 180° umrüstbar
Türe mit Stangenschloss außerhalb der Dichtung
Betätigung Standard 3 mm Doppelbart
Technische Daten
-
Artikelnummer: 0396-6052-20-07
-
Schutzleiteranschluss: nach DIN EN 61439-1
-
Abmessungen: Höhe : 523 mm passend für Höhe : 1600 mm
-
Variante: geschlossen
-
Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
-
Material: Stahlblech
-
Sichtscheibe: Makrolon 3 mm
-
Schutzart: IP55
erfüllt technische Anforderungen nach Typ 12 -
Blechstärke: 2 mm
Hinweis
- Bohrschablone 3080-7218-00-02 ist extra zu bestellen.
- Bei Schrankhöhe 1600/1800/2000 mm: Nur in Verbindung mit Tastaturschublade H-150 mm und Teiltüre H-860 mm.
- Die Montage am Schrank erfolgt bauseits. Dichtungsrahmen zur Ausbildung der unteren Zarge siehe Tastaturschublade.
- Türe komplett mit Verschluss und Scharniere 120° mit Montageanleitung Art.-Nr. 0395-0000-00-01
Montageanleitungen:
CAD-Daten und weitere Darstellungen:
