1204-0715-05-00

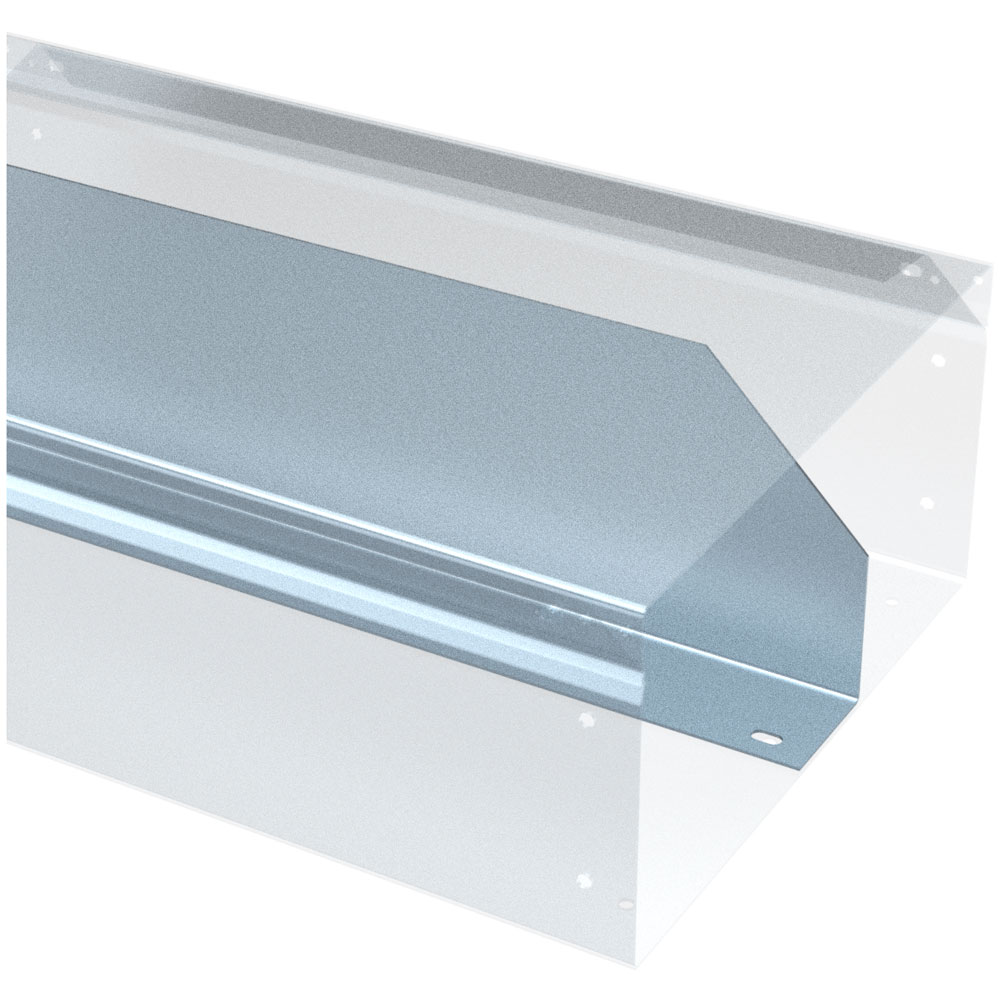

Trennwand für gerade Kanäle
Produktbeschreibung
Mit Trennwänden lassen sich Kanäle in zwei Kammern unterteilen. Dadurch können Steuerleitungen von der Energiezufuhr getrennt eingelegt oder elektrische Leitungen mit hydraulischen oder pneumatischen Leitungen in einem Kanal geführt werden.
Technische Daten
-
PRODUCT NUMBER: 1204-0715-05-00
-
Typ: Leitungskanal 1204
-
Querschnitt: 150 x 150 mm + 300 x 150 mm
-
Länge: 498 mm
-

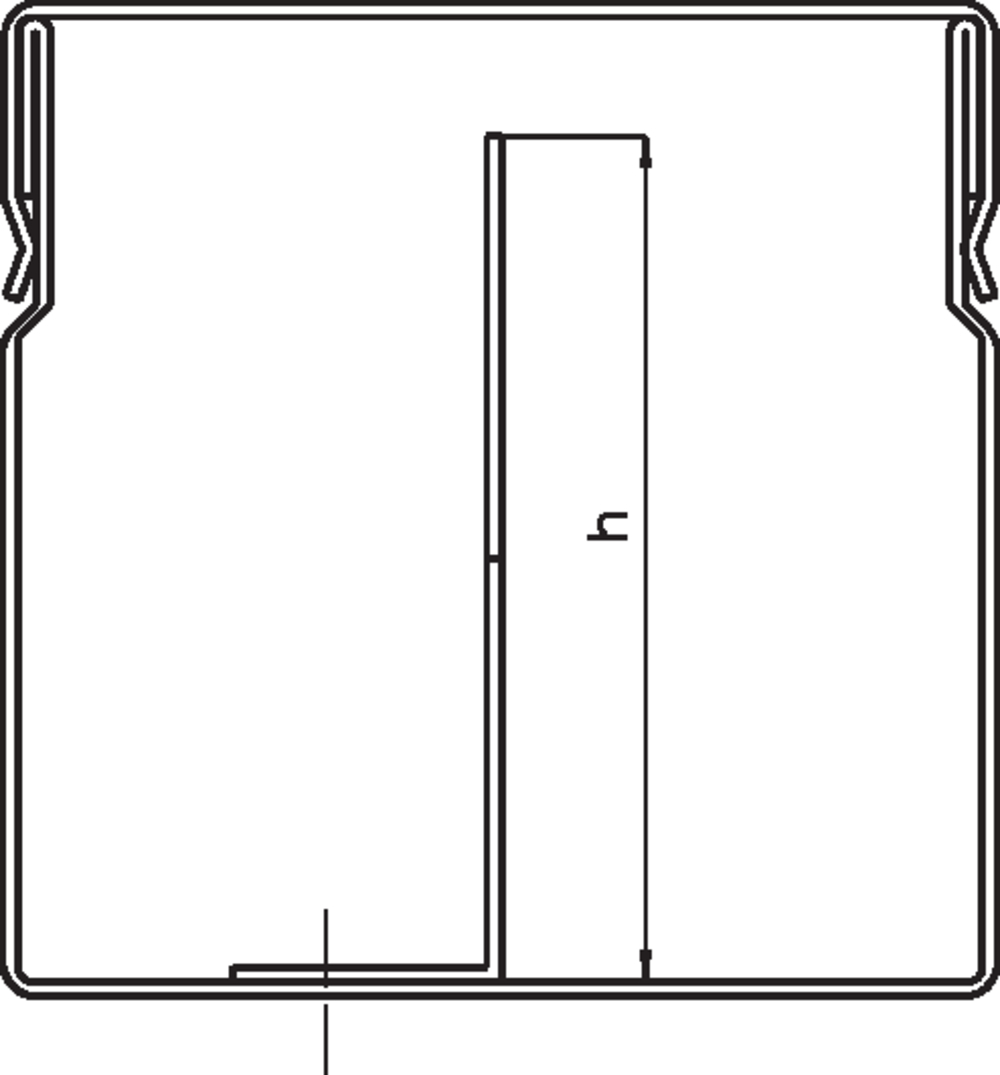

Maß Höhe (h): 140 mm
-
Material: Stahlblech
-
Oberfläche: elektrolytisch verzinkt
-
Blechstärke: 1,5 mm
-
Gewicht: 1.06 kg
Hinweis
- Die Trennwände werden mit den Verbindungsteilen an den Enden verschraubt.
- Idealerweise Verbindungs-U „mit Bohrung“ verwenden.
- 1 Trennwand
1204-9001-05-08
Schraube mit Mutter
Gewinde
M5
Gewindelänge L
8 mm
Material
Stahl
Oberfläche
verzinkt
1204-9004-05-08
Schraube mit Scheibe
Gewinde
M5
Gewindelänge L
8 mm
Material
Stahl
Oberfläche
verzinkt
1204-0015-05-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
150 x 150 mm
Länge
500 mm
Material
Stahlblech
1204-0015-10-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
150 x 150 mm
Länge
1000 mm
Material
Stahlblech
1204-0015-20-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
150 x 150 mm
Länge
2000 mm
Material
Stahlblech
1204-0030-05-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
300 x 150 mm
Länge
500 mm
Material
Stahlblech
1204-0030-10-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
300 x 150 mm
Länge
1000 mm
Material
Stahlblech
1204-0030-20-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
300 x 150 mm
Länge
2000 mm
Material
Stahlblech
CAD-Daten und weitere Darstellungen:
