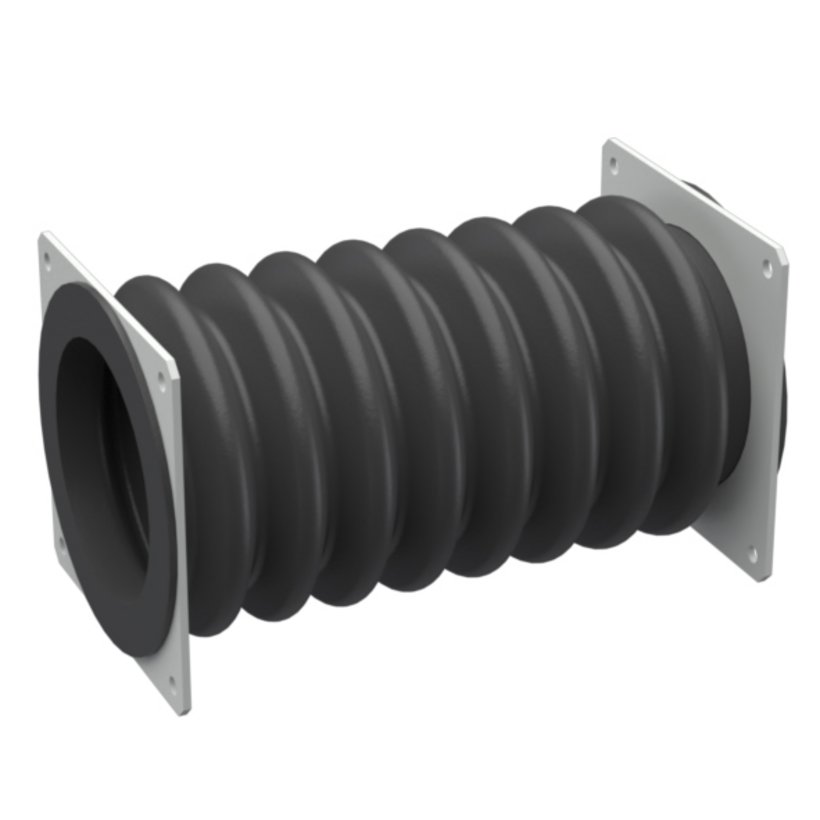

Faltenbalg

1201-1106-01-50

Faltenbalg

Produktbeschreibung

Verhindert die Übertragung von Vibrationen der Maschine zum Kanalsystem bzw. Schaltschrank und überbrückt baulich bedingte Maßdifferenzen oder Winkelverschiebungen bei der Montage.

Die Befestigung erfolgt mit Flanschen aus Stahlblech.

Technische Daten

  • Artikelnummer: 1201-1106-01-50
  • Typ: Leitungskanal 1201
  • Querschnitt: 60 x 60 mm
  • Material: Faltenbalg: Weich PVC, schwarz
    Flansch: Stahlblech, pulverbeschichtet RAL 7035, glatt, seidenglanz
  • Blechstärke: Flansch: 3 mm
  • Gewicht: 0.4 kg

Hinweis

  • Flanschverbindungen mit Flanschgummi abdichten (Flanschgummi siehe Zubehör).
  • Soll bei einem Leitungskanalquerschnitts 200 x 100 mm ein Faltenbalg verwendet werden, wird zusätzlich der Reduzierflansch (1201-0520-01-00) benötigt.
  • 1 Faltenbalg mit 2 Flansche
Flanschgummi für Serie 1201
1201-0106-00-06
Flanschgummi für Serie 1201
Typ
Leitungskanal 1201
Querschnitt
60 x 60 mm
Material
NBR
Oberfläche
schwarz
Kabel für Schutzleiteranschluss
3080-9036-06-10
Kabel für Schutzleiteranschluss
Leiterquerschnitte
6 mm2
Abmessungen
Länge: 120 mm
Bohrungsdurchmesser
6.4 mm
Material
H07V-K
Schraube mit Mutter
1201-0200-00-06
Schraube mit Mutter
Gewinde
M6
Gewindelänge L
16 mm
Material
Stahl
Oberfläche
verzinkt
Schraube Mutter Scheibe
1201-0100-80-00
Schraube Mutter Scheibe
Gewinde
M6
Gewindelänge L
20 mm
Material
Stahl
Oberfläche
verzinkt
Leitungskanal
1201-0106-05-00
Leitungskanal
Typ
Leitungskanal 1201
Querschnitt
60 x 60 mm
Länge
500 mm
Zulassung
UL
Material
Stahlblech
Leitungskanal
1201-0106-10-00
Leitungskanal
Typ
Leitungskanal 1201
Querschnitt
60 x 60 mm
Länge
1000 mm
Zulassung
UL
Material
Stahlblech
Leitungskanal
1201-0106-20-00
Leitungskanal
Typ
Leitungskanal 1201
Querschnitt
60 x 60 mm
Länge
2000 mm
Zulassung
UL
Material
Stahlblech
Leitungskanal kürzbar
1201-0106-25-00
Leitungskanal kürzbar
Typ
Leitungskanal 1201
Querschnitt
60 x 60 mm
Länge
2500 mm
Material
Stahlblech
Als PDF speichern Als PDF speichern Direkt-Anfrage
Faltenbalg
Faltenbalg
Verhindert die Übertragung von Vibrationen der Maschine zum Kanalsystem bzw. Schaltschrank und überbrückt baulich bedingte Maßdifferenzen oder Winkelverschiebungen bei der Montage.
Die Befestigung erfolgt mit Flanschen aus Stahlblech.

Merken
Leitungskanal 1201
60 x 60 mm
Faltenbalg: Weich PVC, schwarz
Flansch: Stahlblech, pulverbeschichtet RAL 7035, glatt, seidenglanz
Leitungskanal 1201
100 x 100 mm
Faltenbalg: Weich PVC, schwarz
Flansch: Stahlblech, pulverbeschichtet RAL 7035, glatt, seidenglanz
Leitungskanal 1201
150 x 150 mm
Faltenbalg: Weich PVC, schwarz
Flansch: Stahlblech, pulverbeschichtet RAL 7035, glatt, seidenglanz
