1201-0520-01-00

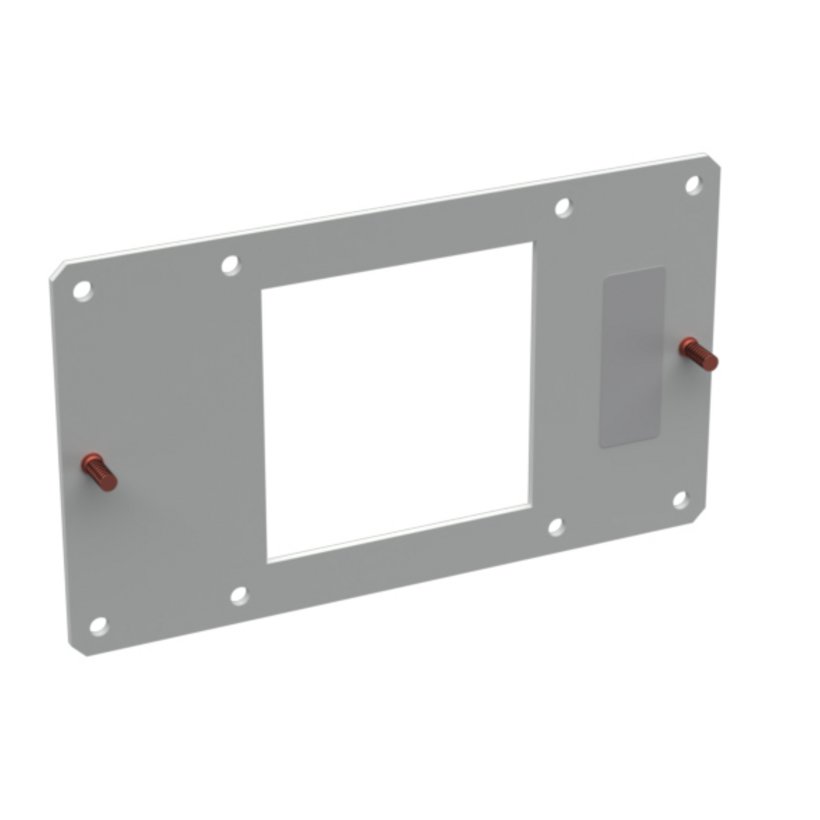

Reduzierflansch
- UL Type 12 und Type 3R
- Sehr robust
Produktbeschreibung
Für die Verwendung mit Leitungskanäle vom Typ 1201 mit UL, Type 12 oder 3R.
Dient zur Reduzierung bzw. Erweiterung von einer Kanalgröße zur nächsten.
Der Potenzialausgleich erfolgt direkt durch Verschrauben und/oder Kabel für Schutzleiteranschluss (siehe Zubehör).
Technische Daten
-
Artikelnummer: 1201-0520-01-00
-
Typ: Leitungskanal 1201
-
Querschnitt: von 200 x 100 mm auf 100 x 100 mm
-
Zulassung: UL
-
Schutzart: Type 12, 3R
-
Material: Stahlblech
-
Oberfläche: Pulverbeschichtet RAL 7035, glatt, seidenglanz
-
Blechstärke: Flansch 3 mm
-
Gewicht: 0.5 kg
-
Schutzleiteranschluss: nach DIN EN 61439-1
- 1 Stück
1201-0112-00-06
Flanschgummi für Serie 1201
Typ
Leitungskanal 1201
Querschnitt
200 x 100 mm
Material
NBR
Oberfläche
schwarz
3080-9036-06-10
Kabel für Schutzleiteranschluss
Leiterquerschnitte
6 mm2
Abmessungen
Länge: 120 mm
Bohrungsdurchmesser
6.4 mm
Material
H07V-K
1201-0200-00-06
Schraube mit Mutter
Gewinde
M6
Gewindelänge L
16 mm
Material
Stahl
Oberfläche
verzinkt
1201-0100-80-00
Schraube Mutter Scheibe
Gewinde
M6
Gewindelänge L
20 mm
Material
Stahl
Oberfläche
verzinkt
1201-0110-05-00
Leitungskanal
Typ
Leitungskanal 1201
Querschnitt
100 x 100 mm
Länge
500 mm
Zulassung
UL
Material
Stahlblech
1201-0110-10-00
Leitungskanal
Typ
Leitungskanal 1201
Querschnitt
100 x 100 mm
Länge
1000 mm
Zulassung
UL
Material
Stahlblech
1201-0110-20-00
Leitungskanal
Typ
Leitungskanal 1201
Querschnitt
100 x 100 mm
Länge
2000 mm
Zulassung
UL
Material
Stahlblech
1201-0110-25-00
Leitungskanal kürzbar
Typ
Leitungskanal 1201
Querschnitt
100 x 100 mm
Länge
2500 mm
Material
Stahlblech
1201-0112-05-00
Leitungskanal
Typ
Leitungskanal 1201
Querschnitt
200 x 100 mm
Länge
500 mm
Zulassung
UL
Material
Stahlblech
1201-0112-10-00
Leitungskanal
Typ
Leitungskanal 1201
Querschnitt
200 x 100 mm
Länge
1000 mm
Zulassung
UL
Material
Stahlblech
1201-0112-20-00
Leitungskanal
Typ
Leitungskanal 1201
Querschnitt
200 x 100 mm
Länge
2000 mm
Zulassung
UL
Material
Stahlblech
1201-0112-25-00
Leitungskanal kürzbar
Typ
Leitungskanal 1201
Querschnitt
200 x 100 mm
Länge
2500 mm
Material
Stahlblech
