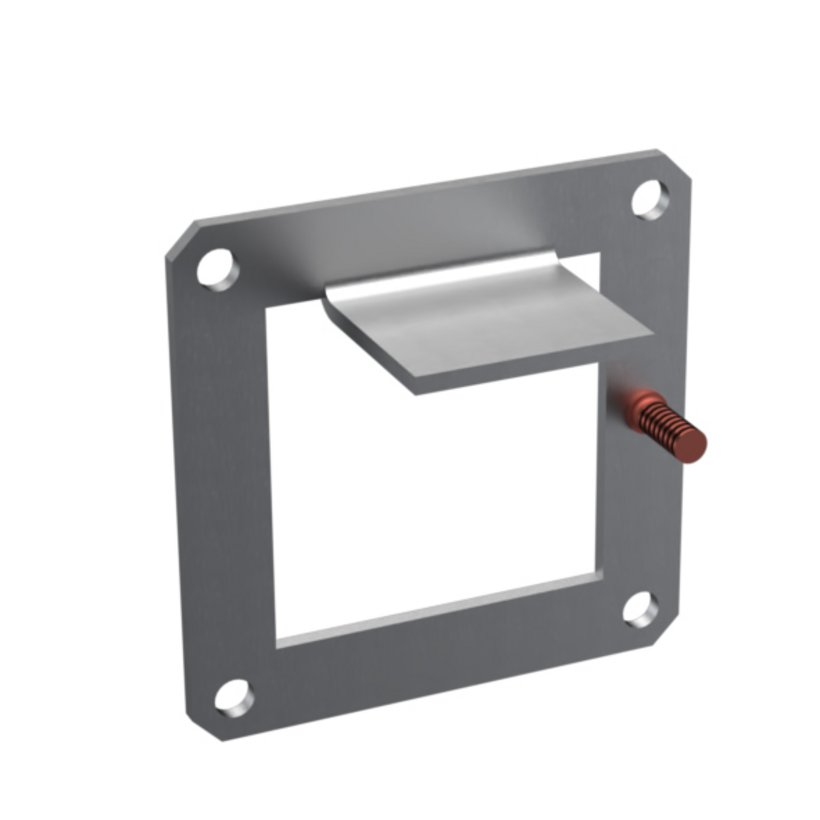

Flansch

1201-0106-00-05

Flansch

Produktbeschreibung

Für Zwischenlängen, wenn kundenseits Leitungskanäle abgelängt werden oder bei Leitungskanal gerade, kürzbar.

Über diesen anschweißbaren Flansch wird die Verbindung zu anderen Formteilen des Leitungskanals Serie 1201 hergestellt.

Der Potenzialausgleich erfolgt direkt durch Verschrauben und/oder Kabel für Schutzleiteranschluss (siehe Zubehör).

Technische Daten

  • Artikelnummer: 1201-0106-00-05
  • Typ: Leitungskanal 1201
  • Querschnitt: 60 x 60 mm
  • Material: Stahlblech
  • Oberfläche: roh, gefettet
  • Blechstärke: 3 mm
  • Gewicht: 0.1 kg
  • Schutzleiteranschluss: nach DIN EN 61439-1

Hinweis

  • Flanschverbindungen sind mit Flanschgummi abzudichten (Flanschgummi siehe Zubehör).
  • 1 Stück
Flanschgummi für Serie 1201
1201-0106-00-06
Flanschgummi für Serie 1201
Typ
Leitungskanal 1201
Querschnitt
60 x 60 mm
Material
NBR
Oberfläche
schwarz
Kabel für Schutzleiteranschluss
3080-9036-06-10
Kabel für Schutzleiteranschluss
Leiterquerschnitte
6 mm2
Abmessungen
Länge: 120 mm
Bohrungsdurchmesser
Ø=6,4 mm
Material
H07V-K
Schraube mit Mutter
1201-0200-00-06
Schraube mit Mutter
Gewinde
M6
Gewindelänge L
16 mm
Material
Stahl
Oberfläche
verzinkt
Schraube Mutter Scheibe
1201-0100-80-00
Schraube Mutter Scheibe
Gewinde
M6
Gewindelänge L
20 mm
Material
Stahl
Oberfläche
verzinkt
Leitungskanal kürzbar
1201-0106-25-00
Leitungskanal kürzbar
Typ
Leitungskanal 1201
Querschnitt
60 x 60 mm
Länge
2500 mm
Material
Stahlblech
CAD-Daten und weitere Darstellungen:
