1201-0115-00-05

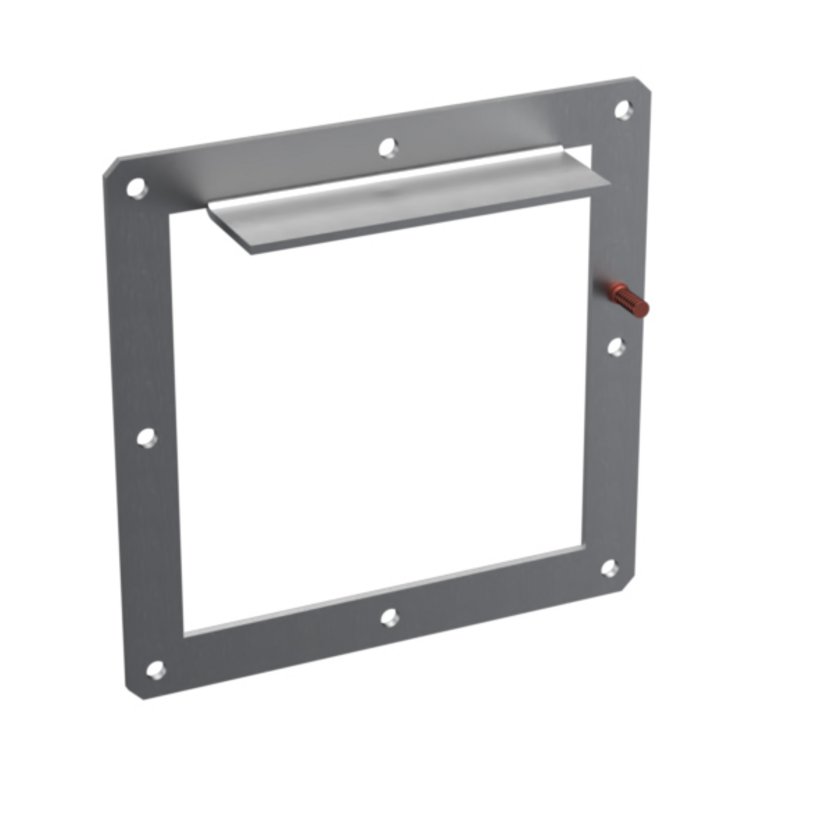

Flansch
Produktbeschreibung
Für Zwischenlängen, wenn kundenseits Leitungskanäle abgelängt werden oder bei Leitungskanal gerade, kürzbar.
Über diesen anschweißbaren Flansch wird die Verbindung zu anderen Formteilen des Leitungskanals Serie 1201 hergestellt.
Der Potenzialausgleich erfolgt direkt durch Verschrauben und/oder Kabel für Schutzleiteranschluss (siehe Zubehör).
Technische Daten
-
Artikelnummer: 1201-0115-00-05
-
Typ: Leitungskanal 1201
-
Querschnitt: 150 x 150 mm
-
Material: Stahlblech
-
Oberfläche: roh, gefettet
-
Blechstärke: 3 mm
-
Gewicht: 0.3 kg
-
Schutzleiteranschluss: nach DIN EN 61439-1
Hinweis
- Flanschverbindungen sind mit Flanschgummi abzudichten (Flanschgummi siehe Zubehör).
- 1 Stück
3080-9036-06-10
Kabel für Schutzleiteranschluss
Leiterquerschnitte
6 mm2
Abmessungen
Länge: 120 mm
Bohrungsdurchmesser
Ø=6,4 mm
Material
H07V-K
1201-0115-00-06
Flanschgummi für Serie 1201
Typ
Leitungskanal 1201
Querschnitt
150 x 150 mm
Material
NBR
Oberfläche
schwarz
1201-0200-00-06
Schraube mit Mutter
Gewinde
M6
Gewindelänge
16 mm
Material
Stahl
Oberfläche
verzinkt
1201-0100-80-00
Schraube Mutter Scheibe
Gewinde
M6
Gewindelänge
20 mm
Material
Stahl
Oberfläche
verzinkt
1201-0115-25-00
Leitungskanal kürzbar
Typ
Leitungskanal 1201
Querschnitt
150 x 150 mm
Länge
2500 mm
Material
Stahlblech
Montageanleitungen:
CAD-Daten und weitere Darstellungen:
