Leitungskanal gerade

1206-0002-20-00

Leitungskanal gerade

  • Schutzart IP54
  • durchgängig offen einlegbar
  • sehr stabil

Produktbeschreibung

Kanal mit 3 Gewindebolzen M6 für Potenzialausgleich.

Mit Deckel und lose beigelegten Drehriegelverschlüssen aus Stahl.

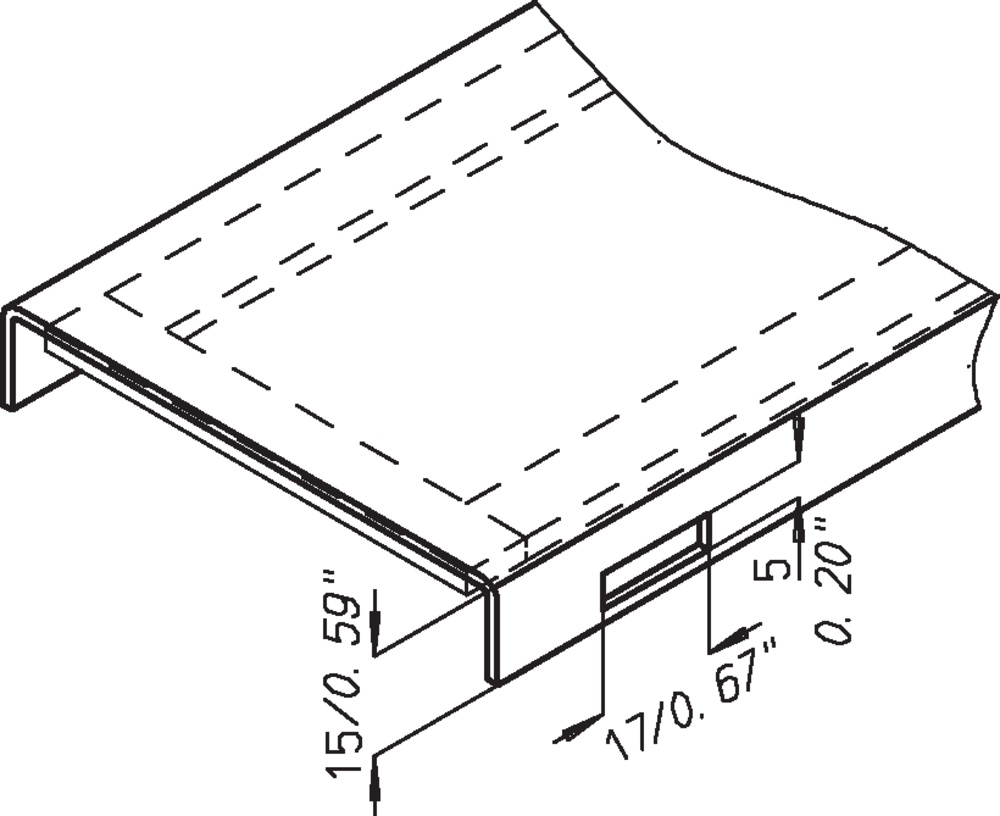

Für eine optionale Anbringung von Scharnierbügeln sind im Deckel Aussparungen mit 17x5 mm eingebracht. Scharnierbügel sind als Zubehör zu bestellen.

Sicherungskordel zur Sicherung des Deckels am Kanal sowie Erdungskabel sind separat zu bestellen.

Alle Dichtungen sind aus ölbeständigem Material.

Durch die als Zubehör erhältliche Trennwände eignet sich dieses System auch hervorragend zur gemeinsamen Verlegung von Kabel-, Luft- und/oder Hydraulikleitungen.

Technische Daten

  • Artikelnummer: 1206-0002-20-00
  • Variante: ohne Flansch
  • Material: Stahlblech

Hinweis

  • Zwischenlängen fragen Sie direkt bei uns an. Für Einzelfälle können Sie die Zwischenlängen auch selbst durch Absägen und Ausklinken herstellen. Die Verbindung mit anderen Formteilen erfolgt durch Verbindungs-U.

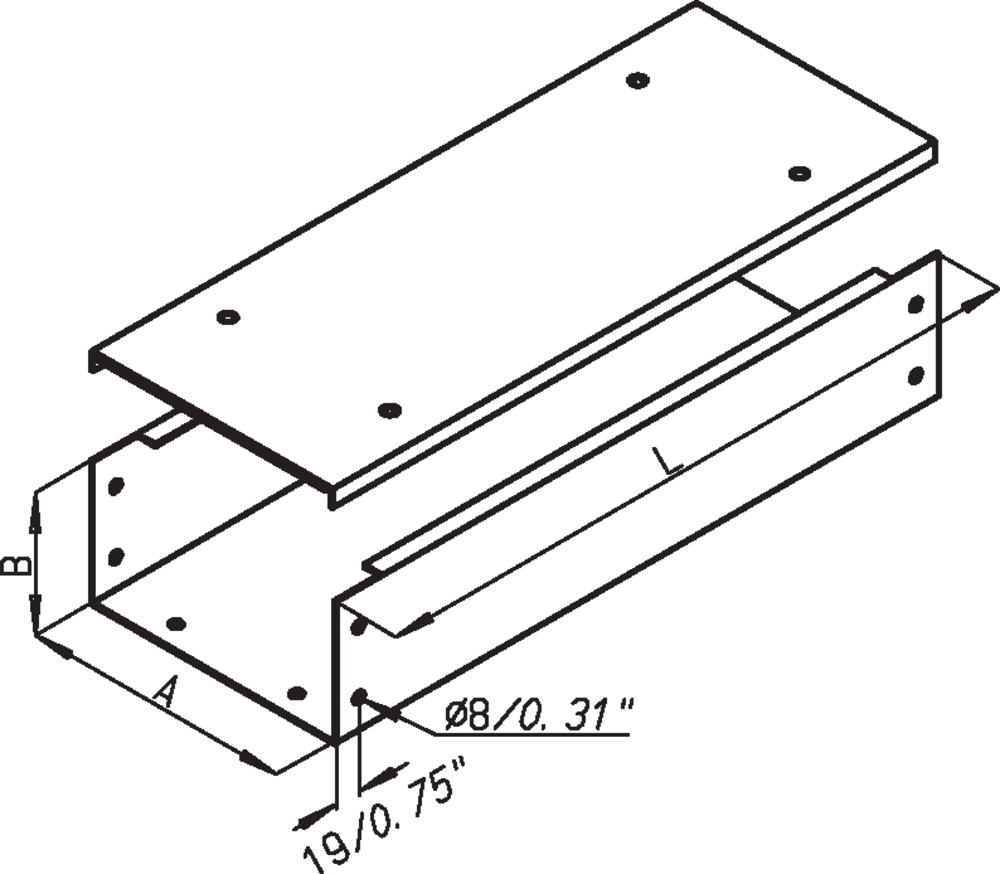

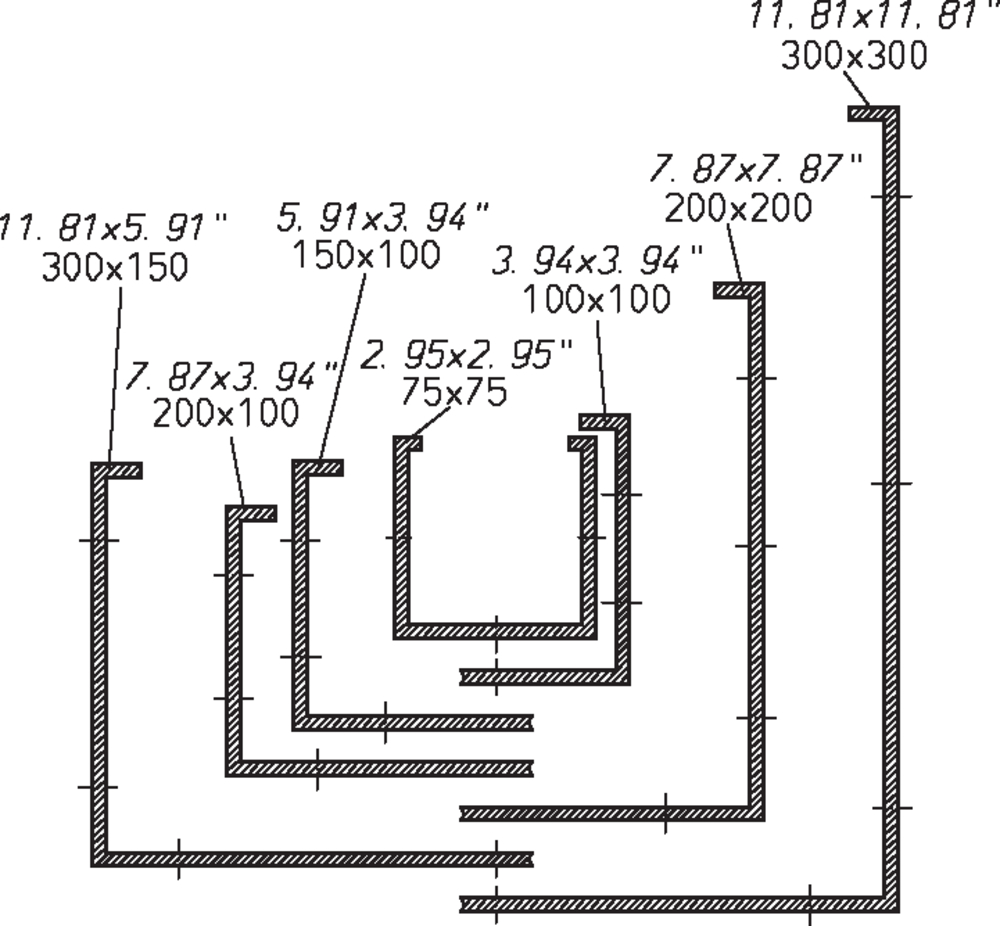

  • Länge AxB sind Kanalinnenmaße
  • 1 Leitungskanal mit Deckel
  • einseitig selbstklebende Dichtung 12 x 4 mm und Drehriegelverschlüsse lose beiliegend
Kabel für Schutzleiteranschluss
1206-3800-00-00
Kabel für Schutzleiteranschluss
Leiterquerschnitte
6 mm2
Abmessungen
Länge: 220 mm
Bohrungsdurchmesser
6.4 mm
Material
H07V-K
Scharnierbügel
2408-7201-15-04
Scharnierbügel
Material
Stahlblech 1,5 mm
Oberfläche
galvanisch verzinkt
