3156-0092-00-00-00

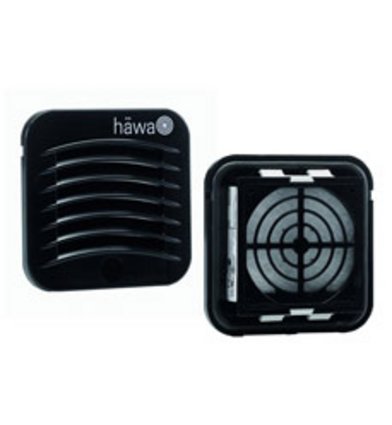

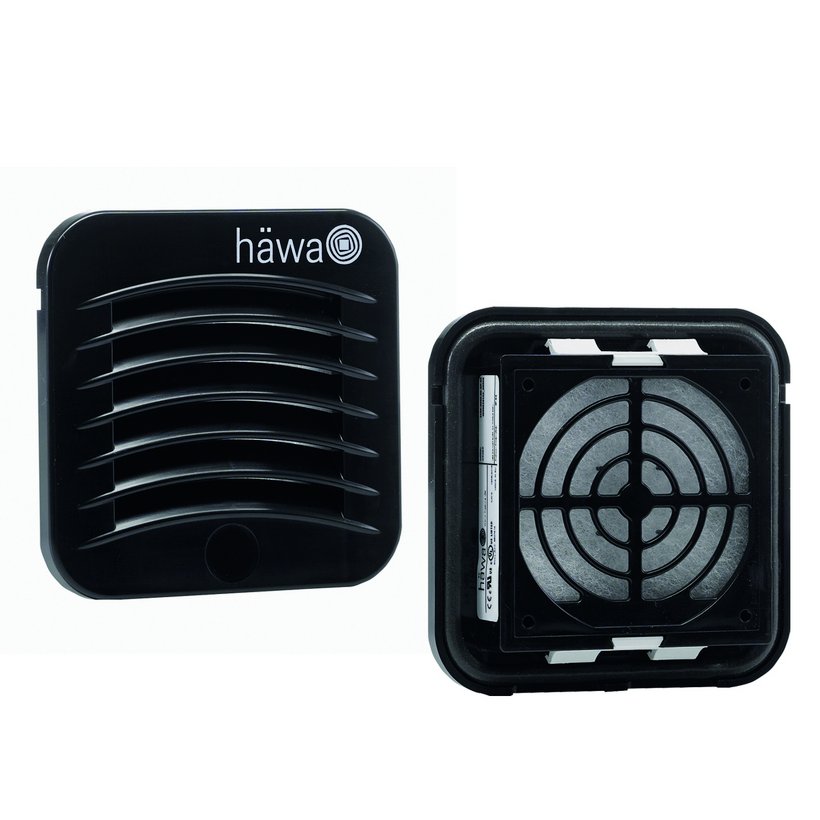

FixCool Austrittsfilter
- Schnelle Montage durch werkzeugloses Einrasten.
- Sicherer Halt durch stabile Kunststoffclips.
- Einfacher Wechsel der Filtermatte dank praktischen Klappmechanismus.
- In den Standardfarben RAL 7035 und RAL 9005 verfügbar.
Produktbeschreibung
FixCool Austrittsfilter mit Standardfiltermatte im innovativen Design für eine wirtschaftliche Schaltschrank-Kühlung.
Das Frontgitter besteht aus robustem, selbstverlöschendem Kunststoff mit nahtlos aufgeschäumter Dichtung.
Stabile Kunststoffclips ermöglichen eine schnelle Montage und sorgen für sicheren Halt.
Zwei seitlichen Hilfsnuten erleichtern das Öffnen des Frontgitters, das zum Filterwechsel einfach nach vorne aufgeklappt wird.
Technische Daten
-
Artikelnummer: 3156-0092-00-00-00
-
Schutzart: IP54
-
Type Rating: Type 12
-
Ausschnittgröße Filterlüfter: 92 x 92 mm
-
Typ: AC10
-
Material: Kunststoffgehäuse: PC/ABS
-
Zulassung: cURus; cULus
-
Gewicht: 0.14 kg
-
Abmessungen: Breite : 119 mm Höhe : 119 mm Tiefe : 28.5 mm
-
Oberfläche: RAL 9005
Hinweis
- Für Wandstärken ab 3 mm (bei Typ AC10 ab 2 mm) benutzen Sie die im Lieferumfang enthaltenen Befestigungsschrauben wie in der Betriebsanleitung angegeben.
- Die Luftleistung kann durch mehrere oder größere Austrittsfilter erhöht werden.
- Andere Modifikationen auf Anfrage lieferbar.
- 1 Stück FixCool Austrittsfilter
- Standardfiltermatte
3156-9003-10-00-00
Ersatzfiltermatten für Filterlüfter 3156
Passend für Variante
Filterlüfter FC10 / Austrittsfilter AC10
Breite
85 mm
Höhe
76 mm
Filterklasse
G3
3156-0092-11-00-00
FixCool Filterlüfter
Nennspannung
115 V AC
Schutzart
IP54
Ausschnittsgröße
92 x 92 mm
Luftleistung
freiblasend bei 50/60 Hz: 35/35 m3/h
mit Austrittsfilter bei 50/60 Hz: 24/24 m3/h
mit Austrittsfilter bei 50/60 Hz: 24/24 m3/h
Zulassung
CE; cURus; cULus
Typ
FC10
3156-0092-23-00-00
FixCool Filterlüfter
Nennspannung
230 V AC
Schutzart
IP54
Ausschnittsgröße
92 x 92 mm
Luftleistung
freiblasend bei 50/60 Hz: 35/35 m3/h
mit Austrittsfilter bei 50/60 Hz: 24/24 m3/h
mit Austrittsfilter bei 50/60 Hz: 24/24 m3/h
Zulassung
CE; cURus; cULus
Typ
FC10
3156-0092-24-00-00
FixCool Filterlüfter
Nennspannung
24 V DC
Schutzart
IP54
Ausschnittsgröße
92 x 92 mm
Luftleistung
freiblasend: 50 m3/h
mit Austrittsfilter: 32 m3/h
mit Austrittsfilter: 32 m3/h
Zulassung
CE; cURus; cULus
Typ
FC10
