0360-7003-60-07

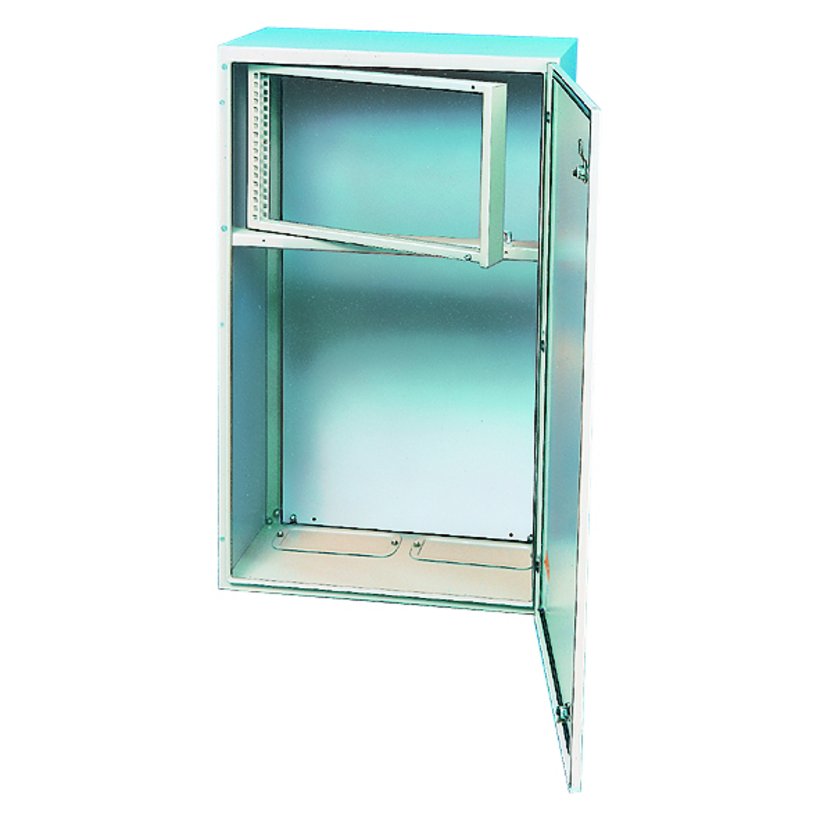

19" Schwenkrahmen
Produktbeschreibung
19" Schwenkrahmen passend für Wandgehäuse mit Breite 600 mm.
Schutzleiteranschluss nach DIN EN 61439-1, Anschluss im Rahmen.
Öffnungswinkel 120° oder 180° (Die Tragholme sind vorbereitet zum Einbau der Schwenkteile für 180° Schwenkung).
Verriegelung: Drehriegel 3 mm Doppelbart.
Anschlag links oder rechts.
Technische Daten
-
Artikelnummer: 0360-7003-60-07
-
Material: Stahlblech 1,5 mm
-
Höhe: 217 mm
-
HE: 3
-
Schutzleiteranschluss: nach DIN EN 61439-1
-
Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
-
Maximale Einbautiefe: 240 mm
Hinweis
- Nur für 600 mm breite Gehäuse
- 1 Schwenkrahmen komplett mit montierten Tragholmen, sowie Befestigungsteilen
