8101-208-9403

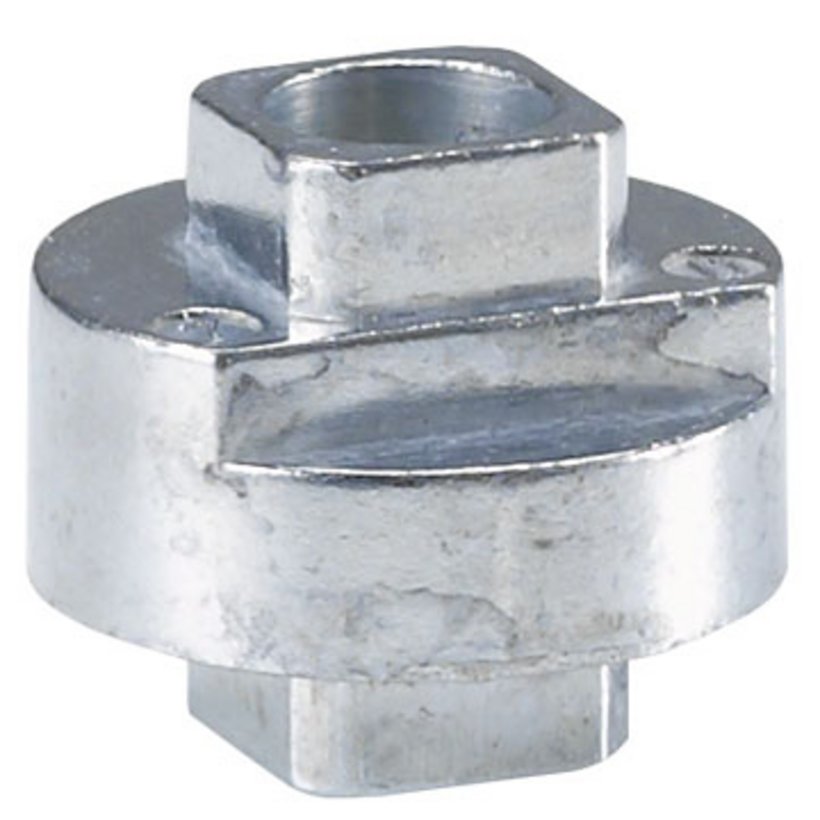

Adapter für Schließzunge
Produktbeschreibung
Verbindungsglied zwischen Stangenschloss und Standardschließzungen.
Nur mit einem Stangenschloss verwendbar.
Adapter hat beidseitig einen Aussenvierkant um die Drehbewegung des Stangenschlosses auf die Schließzunge zu übertragen.
Technische Daten
-
Artikelnummer: 8101-208-9403
-
Material: Zinkdruckguss
-
Der Vierkant: hat beidseitig eine SW von 8 mm.
-
Oberfläche: roh
Hinweis
- Bei Verwendung von Standardschließzungen mit einem "Adapter für Schließzunge" und einem "Stangenschloss" ändert sich das "angegebene b-Maß" bei den Schließzungen um + 4 mm und + Blechdicke. Berechnungsbeispiel:
- Benötigtes b-Maß 30 mm, Türstärke 2 mm: 30 mm - 6 mm = 24 mm. Es wird eine Schließzunge mit einem angegebenen b-Maß von 24 mm benötigt.
- Wichtig: Verwendbar sind nur Schließzungen mit einem angegebenen b-Maß von mindestens 18 mm.
- 1 Adapter


















3070-0314-18-00
Schließzunge für Schubstangenanschluß
b-Maß
18 mm
Material
Stahlblech
Mit oder ohne Bolzen
mit

3070-0315-15-00
Schließzunge für Schubstangenanschluß
b-Maß
20 mm
Material
Stahlblech
Mit oder ohne Bolzen
ohne

3070-0714-20-05
Schließzunge für Schubstangenanschluß
b-Maß
20 mm
Material
Edelstahl
Mit oder ohne Bolzen
mit

3070-0314-20-00
Schließzunge für Schubstangenanschluß
b-Maß
22 mm
Material
Stahlblech
Mit oder ohne Bolzen
mit

3070-0714-22-05
Schließzunge für Schubstangenanschluß
b-Maß
22 mm
Material
Edelstahl
Mit oder ohne Bolzen
mit

3070-0314-28-00
Schließzunge für Schubstangenanschluß
b-Maß
28 mm
Material
Stahlblech
Mit oder ohne Bolzen
mit

3070-0714-28-05
Schließzunge für Schubstangenanschluß
b-Maß
28 mm
Material
Edelstahl
Mit oder ohne Bolzen
mit

3070-0314-35-00
Schließzunge für Schubstangenanschluß
b-Maß
35 mm
Material
Stahlblech
Mit oder ohne Bolzen
mit

3070-0314-40-00
Schließzunge für Schubstangenanschluß
b-Maß
40 mm
Material
Stahlblech
Mit oder ohne Bolzen
mit

3070-0314-50-00
Schließzunge für Schubstangenanschluß
b-Maß
50 mm
Material
Stahlblech
Mit oder ohne Bolzen
mit


3070-0911-00-15
Schließzunge ohne Anschlagnase
b-Maß
18 mm
Schließzungenlänge
45 mm
Material
Stahlblech
Ausführung
einfach

3070-0911-00-20
Schließzunge ohne Anschlagnase
b-Maß
22 mm
Schließzungenlänge
45 mm
Material
Stahlblech
Ausführung
einfach

3070-0911-07-15
Schließzunge ohne Anschlagnase
b-Maß
18 mm
Schließzungenlänge
45 mm
Material
Stahlblech
Ausführung
mit Schubstangenanschluß

3070-0911-07-18
Schließzunge ohne Anschlagnase
b-Maß
20 mm
Schließzungenlänge
45 mm
Material
Stahlblech
Ausführung
mit Schubstangenanschluß

3070-0911-07-20
Schließzunge ohne Anschlagnase
b-Maß
22 mm
Schließzungenlänge
45 mm
Material
Stahlblech
Ausführung
mit Schubstangenanschluß


CAD-Daten und weitere Darstellungen:
