  • Artikelnummer: 2010-7261-44-27

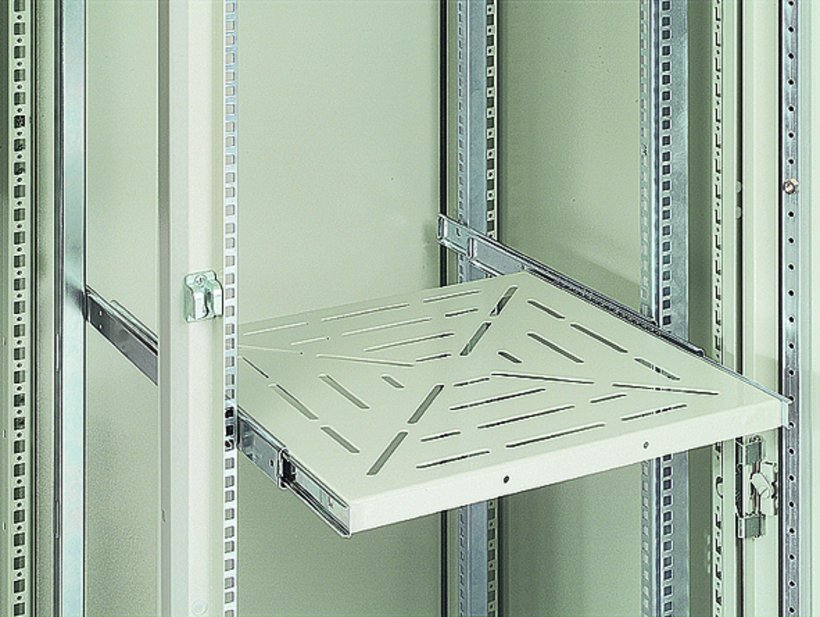

    19"-Zwischenböden ausziehbar

    Hauptmerkmale

    • zur Befestigung an Rasterschienen
    • Verriegelung in ausgezogener Position
    • Frontschnelltrennung

    Produktbeschreibung

    Schnellmontagesystem ohne Schrauben. Teleskopschienen und Zwischenböden werden einfach mittels ausgeprägter Einstecknasen montiert. Die Perforierung der Böden verhindert die Bildung von Wärmenestern.

    Technische Daten

    • Artikelnummer: 2010-7261-44-27
    • Abmessungen: passend für Breite : 600 mm  passend für Tiefe : 600 mm
    • Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
    • Bauhöhe: 38 mm
    • Material: Stahlblech
    • Maß Lochung (a): 386 mm
    • Gewicht: 4 kg
    • Stellfläche: X : 424 mm  Y : 444 mm
    • Auszugslänge: 480 mm
    • Belastbarkeit: 50 kg
    • Blechstärke: 2 mm

    Lieferumfang

    • Zwischenboden mit Teleskopschienen

    Zubehör

    Zubehör Universal / Zubehör innen

    Zwischenböden

    Frontplattengriff
    2070-9056-02-04

    Frontplattengriff

    Arretierbolzen
    2010-7216-01-51

    Arretierbolzen

    Kabelführung/-Montage/-Aufbewahrung

    Klipsmuttern
    2070-9102-36-02

    Klipsmuttern

    GewindeM 6
    Passend für Blechstärke 1,7 - 2,7 mm
    für Ausschnittgröße 9,5 x 9,5 mm
    Variante Stahlblech, ohne Erdungsspitze

    Passend für

    Schaltschränke

    Stahlblech

    Standschrank Stahlblech H390, 1-türig
    0390-6018-60-07

    Standschrank Stahlblech H390, 1-türig

    Variante ohne Montageplatte
    Breite 600 mm
    Höhe 1800 mm
    Tiefe 600 mm
    Standschrank Stahlblech H390, 1-türig
    0390-6018-60-17

    Standschrank Stahlblech H390, 1-türig

    Variante mit Montageplatte
    Breite 600 mm
    Höhe 1800 mm
    Tiefe 600 mm
    Standschrank Stahlblech H390, 1-türig
    0390-6020-60-07

    Standschrank Stahlblech H390, 1-türig

    Variante ohne Montageplatte
    Breite 600 mm
    Höhe 2000 mm
    Tiefe 600 mm
    Standschrank Stahlblech H390, 1-türig
    0390-6020-60-17

    Standschrank Stahlblech H390, 1-türig

    Variante mit Montageplatte
    Breite 600 mm
    Höhe 2000 mm
    Tiefe 600 mm
