2010-7266-44-17
Zwischenböden fest
- Zur Montage an den Schrankholmen
Produktbeschreibung
Schutzleiteranschluss nach DIN EN 61439-1, Klipsmuttern mit Erdungsspitze.

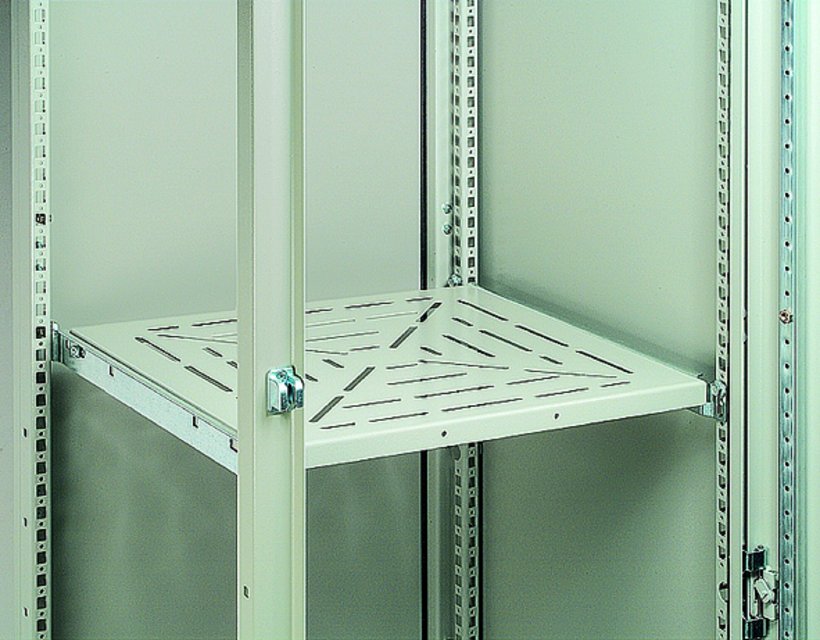

Zwischenböden zur Montage am Schrankholm. Durch Ausnutzung der vollen Schrankinnenbreite ergeben sich sehr große Stellflächen.
Die Befestigung erfolgt durch Vormontage mit Klipsmuttern und Schrauben. Danach wird der Zwischenboden einfach eingehängt und gesichert.
Die Perforierung der Böden verhindert die Bildung von Wärmenestern.
Technische Daten
-
Artikelnummer: 2010-7266-44-17
-
Abmessungen: passend für Breite : 600 mm passend für Tiefe : 600 mm
-
Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
-
Material: Stahlblech
-
Maß Lochung (a): 495 mm
-
Gewicht: 5 kg
-
Bauhöhe: 25 mm
-
Stellfläche: X: 533 mm x Y: 444 mm
-
Belastbarkeit: 50 kg
-
Blechstärke: 2 mm
Hinweis
- Eine zusätzliche Aufbauschiene wird bei Schrägstellung des Zwischenbodens benötigt.
- Die senkrechte Montageschienen werden nur bei Einbau in H370 und H390 Schränke benötigt.
- Zwischenboden mit Befestigungsteilen für Festeinbau
2070-9102-36-02
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
1,7 - 2,7 mm
für Ausschnittgröße
9,5 x 9,5 mm
Variante
ohne Erdungsspitze
0370-6018-60-00
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP56
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0370-6018-60-10
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP56
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0370-6020-60-00
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP56
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0370-6020-60-10
Standschrank Edelstahl H370, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP56
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0390-6018-60-07
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0390-6018-60-17
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0390-6020-60-07
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0390-6020-60-17
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0375-6018-60-00
Anreihschrank Edelstahl H375, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0375-6018-60-10
Anreihschrank Edelstahl H375, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0375-6020-60-00
Anreihschrank Edelstahl H375, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0375-6020-60-10
Anreihschrank Edelstahl H375, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6016-60-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1600 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6016-60-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1600 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6018-60-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6018-60-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1800 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6020-60-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6020-60-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
2000 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6022-60-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
2200 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6022-60-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
2200 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
