1207-0410-00-00

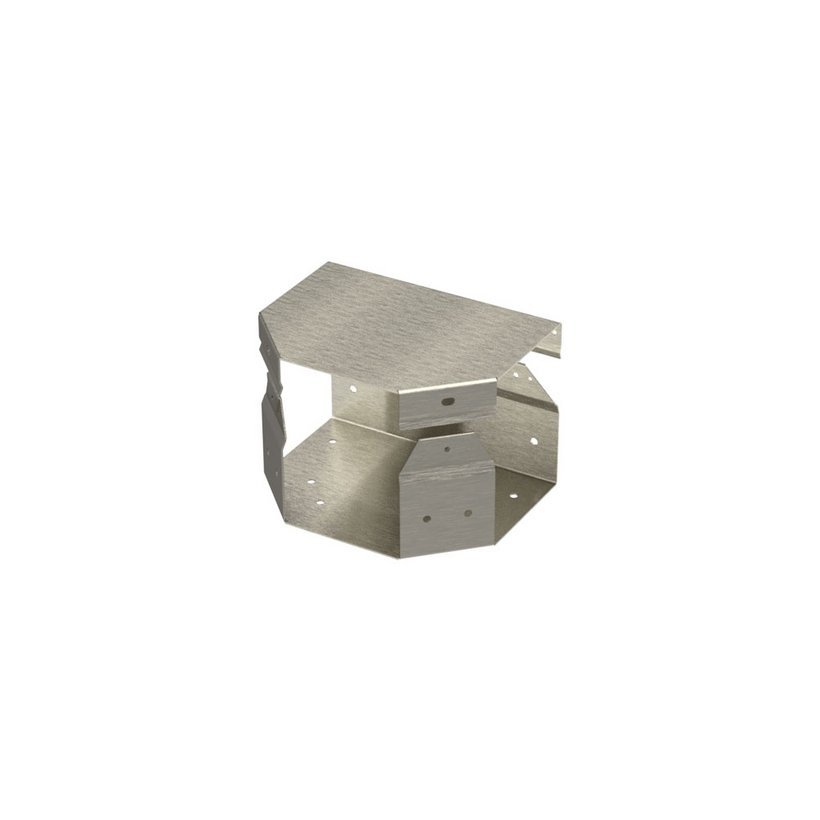

T-Stück
- Durchgängig offen einlegbar
Produktbeschreibung
Die aufschnappbaren Deckel der Kanäle benötigen wenig Raum beim Abnehmen. Sie können, nach erfolgter Installation, bei Bedarf mit Schrauben gesichert werden.
Dieses Formteil besitzt Bohrungen für die Befestigungsschrauben der Verbindungswinkel.
Technische Daten
-
Artikelnummer: 1207-0410-00-00
-
Typ: Leitungskanal 1207
-
Querschnitt: 100 x 100 mm
-
Winkel: 90°
-
Verlegerichtung: beliebig
-
Schutzart: IP2X
-
Material: Edelstahl 1.4301
-
Oberfläche: Außen gebürstet
-
Blechstärke: 1,5 mm
-
Gewicht: 1.2 kg
Hinweis
- Je nach Gradzahl und Ausführung des als nächstes angeschlossenen Formteiles, werden Befestigungswinkel mit unterschiedlichen Gradzahlen benötigt.
- Varianten der Verbindungen werden im Katalog angezeigt. Siehe „Leitungskanal Katalog“ im häwa Download-Center.
- Ein Potenzialausgleich ist bauseits auszuführen. Siehe „Schutzleiteraufbau – xxx“ unter Downloads.
- 1 T-Stück mit Deckel
3080-7036-10-10
Kabel für Schutzleiteranschluss
Leiterquerschnitte
2,5 mm2
Abmessungen
Länge: 115 mm
Bohrungsdurchmesser
Ø=4,3 mm
Material
H07V-K
1207-0710-06-00
Reduzierstück
Typ
Leitungskanal 1207
Querschnitt
von 100 x 100 mm auf 60 x 60 mm
Länge
150 mm
Material
Edelstahl 1.4301
1207-0715-10-01
Reduzierstück
Typ
Leitungskanal 1207
Querschnitt
von 150 x 150 mm auf 100 x 100 mm
Länge
185 mm
Material
Edelstahl 1.4301
1207-1010-03-00
Teleskopstück
Typ
Leitungskanal 1207
Querschnitt
100 x 100 mm
Material
Edelstahl 1.4301
1207-0210-00-00
Endstück
Typ
Leitungskanal 1207
Querschnitt
100 x 100 mm
Länge
42 mm
Material
Edelstahl 1.4301
1207-0610-00-00
Anschlussflansch
Typ
Leitungskanal 1207
Querschnitt
100 x 100 mm
Material
Edelstahl 1.4301
1207-0110-10-00
Verbindungs-U
Typ
Leitungskanal 1207
Querschnitt
100 x 100 mm
Winkel
0°
Verlegerichtung
horizontal
Ausführung
mit Bohrung
1207-0110-10-01
Verbindungs-U
Typ
Leitungskanal 1207
Querschnitt
100 x 100 mm
Winkel
0°
Verlegerichtung
horizontal
Ausführung
mit Gewinde
1207-0110-20-38
Verbindungs-U
Typ
Leitungskanal 1207
Querschnitt
100 x 100 mm
Winkel
0°
Verlegerichtung
horizontal
Ausführung
lang mit Bohrung
1207-0110-21-36
Verbindungs-U
Typ
Leitungskanal 1207
Querschnitt
100 x 100 mm
Winkel
0°
Verlegerichtung
horizontal
Ausführung
lang mit Gewinde
1207-0110-30-00
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
100 x 100 mm
Winkel
0°
Ausführung
mit Bohrung
1207-0110-30-01
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
100 x 100 mm
Winkel
0°
Ausführung
mit Gewinde
1207-0110-41-35
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
100 x 100 mm
Winkel
45°
Ausführung
mit Gewinde
1207-0110-50-90
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
100 x 100 mm
Winkel
90°
Ausführung
mit Bohrung
1207-0110-51-90
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
100 x 100 mm
Winkel
90°
Ausführung
mit Gewinde
1207-0110-60-57
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
100 x 100 mm
Winkel
22,5°
Ausführung
mit Bohrung
1207-0110-61-57
Verbindungswinkel
Typ
Leitungskanal 1207
Querschnitt
100 x 100 mm
Winkel
22,5°
Ausführung
mit Gewinde
1207-9001-05-08
Schraube mit Mutter
Gewinde
M5
Gewindelänge
8 mm
Material
Edelstahl
Oberfläche
blank
1207-0010-05-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
100 x 100 mm
Länge
500 mm
Material
Edelstahl 1.4301
1207-0010-10-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
100 x 100 mm
Länge
1000 mm
Material
Edelstahl 1.4301
1207-0010-20-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
100 x 100 mm
Länge
2000 mm
Material
Edelstahl 1.4301
Montageanleitungen:
CAD-Daten und weitere Darstellungen:
