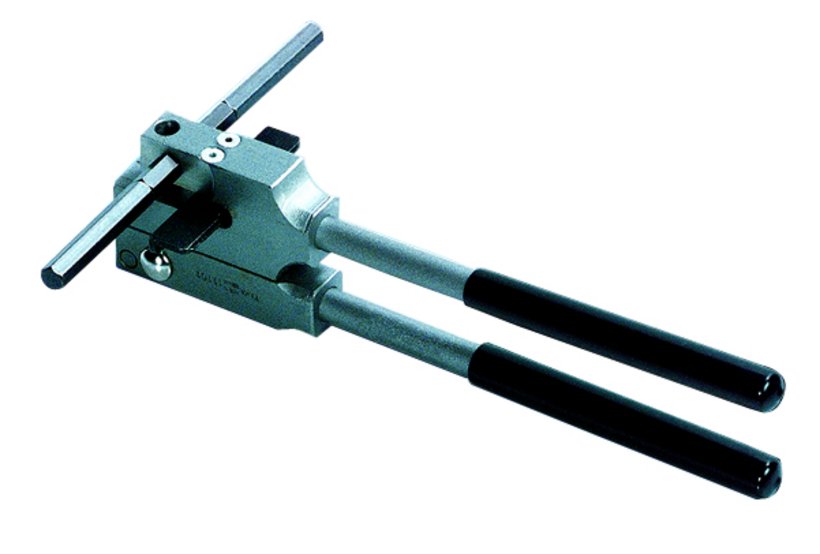

1204-1301-06-00
Stanzzange
Produktbeschreibung
Zum Ausstanzen von Verbindungsbohrungen mit ø 6 mm.
Fixer Lochabstand von Stirnseite: 20 mm.
Durch auswechselbare Abstandsbolzen sind seitliche Lochabstände von 11,5 mm, 32,5 mm, 100,5 mm und 147,5 mm und anzeichnen möglich.
Technische Daten
-
Artikelnummer: 1204-1301-06-00
-
Einsatzbereich: Stanzen von Ausschnitten
-
Ausführung: mit Lochwerkzeug ø 6 mm
-
Einsetzbar für: Rundlocher bis ø 8 mm
-
Materialstärke: Stahl bis 1,5 mm
-
Gewicht: 1.9 kg
Hinweis
- Unter anderem zum Stanzen von Befestigungsbohrungen bei den häwa Leitungskanalteilen Typ 1204 + 1207.
- Nur mit dem eingebauten Lochwerkzeug ø 6 mm können ebenfalls bis zu 1,5 mm dicke Edelstahlbleche gelocht werden.
- Auf Anfrage sind weitere Lochersets in 1/10 mm Abstufung zwischen 2,0 mm und 8,0 mm erhältlich.
- 1 Stanzzange mit Locherset ø 6 mm
- Abstandbolzen: 2x Länge 21 mm und 2x Länge 68 mm
1204-0003-10-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
30 x 30 mm
Länge
1000 mm
Material
Stahlblech
1204-0003-20-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
30 x 30 mm
Länge
2000 mm
Material
Stahlblech
1204-0006-05-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Länge
500 mm
Material
Stahlblech
1204-0006-10-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Länge
1000 mm
Material
Stahlblech
1204-0006-20-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
60 x 60 mm
Länge
2000 mm
Material
Stahlblech
1204-0010-05-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
100 x 100 mm
Länge
500 mm
Material
Stahlblech
1204-0010-10-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
100 x 100 mm
Länge
1000 mm
Material
Stahlblech
1204-0010-20-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
100 x 100 mm
Länge
2000 mm
Material
Stahlblech
1204-0015-05-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
150 x 150 mm
Länge
500 mm
Material
Stahlblech
1204-0015-10-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
150 x 150 mm
Länge
1000 mm
Material
Stahlblech
1204-0015-20-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
150 x 150 mm
Länge
2000 mm
Material
Stahlblech
1204-0030-05-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
300 x 150 mm
Länge
500 mm
Material
Stahlblech
1204-0030-10-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
300 x 150 mm
Länge
1000 mm
Material
Stahlblech
1204-0030-20-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
300 x 150 mm
Länge
2000 mm
Material
Stahlblech
1207-0003-10-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
30 x 30 mm
Länge
1000 mm
Material
Edelstahl 1.4301
1207-0003-20-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
30 x 30 mm
Länge
2000 mm
Material
Edelstahl 1.4301
1207-0006-05-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Länge
500 mm
Material
Edelstahl 1.4301
1207-0006-10-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Länge
1000 mm
Material
Edelstahl 1.4301
1207-0006-20-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
60 x 60 mm
Länge
2000 mm
Material
Edelstahl 1.4301
1207-0010-05-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
100 x 100 mm
Länge
500 mm
Material
Edelstahl 1.4301
1207-0010-10-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
100 x 100 mm
Länge
1000 mm
Material
Edelstahl 1.4301
1207-0010-20-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
100 x 100 mm
Länge
2000 mm
Material
Edelstahl 1.4301
1207-0015-05-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Länge
500 mm
Material
Edelstahl 1.4301
1207-0015-10-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Länge
1000 mm
Material
Edelstahl 1.4301
1207-0015-20-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
150 x 150 mm
Länge
2000 mm
Material
Edelstahl 1.4301
1207-0030-05-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
300 x 150 mm
Länge
500 mm
Material
Edelstahl 1.4301
1207-0030-10-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
300 x 150 mm
Länge
1000 mm
Material
Edelstahl 1.4301
1207-0030-20-00
Leitungskanal
Typ
Leitungskanal 1207
Querschnitt
300 x 150 mm
Länge
2000 mm
Material
Edelstahl 1.4301
