1204-0210-00-00

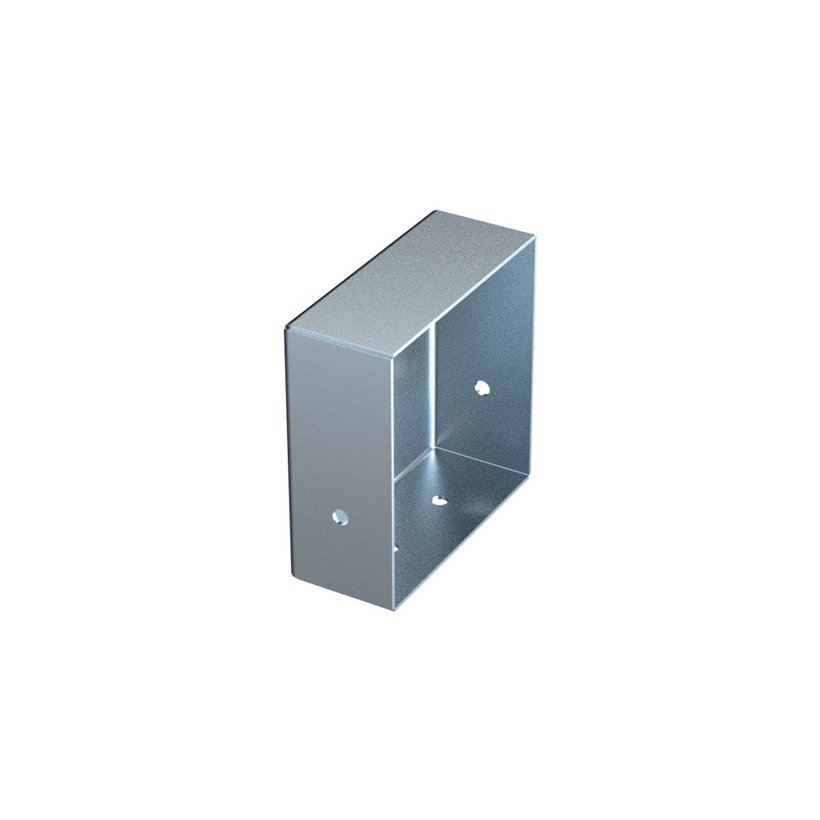

Endstück
Produktbeschreibung
Zum Verschließen von Kanalenden.
Dieses Formteil besitzt Bohrungen für die Befestigungsschrauben der Verbindungs-U oder Verbindungswinkel.
Technische Daten
-
Artikelnummer: 1204-0210-00-00
-
Typ: Leitungskanal 1204
-
Querschnitt: 100 x 100 mm
-
Länge: 42 mm
-
Schutzart: IP2X
-
Material: Stahlblech
-
Oberfläche: elektrolytisch verzinkt
-
Blechstärke: 1,5 mm
-
Gewicht: 0.3 kg
Hinweis
- Zur Montage werden Verbindungs-U oder Verbindungswinkel benötigt.
- Varianten der Verbindungen werden im Katalog angezeigt. Siehe "Leitungskanal Katalog" im häwa Download-Center.
- Ein Potenzialausgleich ist bauseits auszuführen. Siehe "Schutzleiteraufbau - xxx" unter Downloads.
- 1 Endstück
1204-9004-05-08
Schraube mit Scheibe
Gewinde
M5
Gewindelänge
8 mm
Material
Stahl
Oberfläche
verzinkt
1204-0010-05-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
100 x 100 mm
Länge
500 mm
Material
Stahlblech
1204-0010-10-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
100 x 100 mm
Länge
1000 mm
Material
Stahlblech
1204-0010-20-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
100 x 100 mm
Länge
2000 mm
Material
Stahlblech
1204-0310-13-00
Winkelstück
Typ
Leitungskanal 1204
Querschnitt
100 x 100 mm
Winkel
45°
Verlegerichtung
horizontal
Material
Stahlblech
1204-0310-90-00
Winkelstück
Typ
Leitungskanal 1204
Querschnitt
100 x 100 mm
Winkel
90°
Verlegerichtung
horizontal
Material
Stahlblech
1204-0410-00-00
T-Stück
Typ
Leitungskanal 1204
Querschnitt
100 x 100 mm
Winkel
90°
Verlegerichtung
beliebig
Material
Stahlblech
