1204-0203-00-00

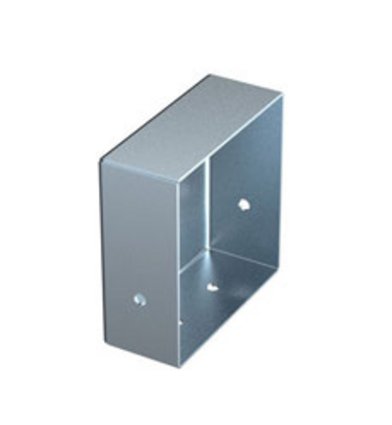

Endstück
Produktbeschreibung
Zum Verschließen von Kanalenden.
Dieses Formteil besitzt Bohrungen für die Befestigungsschrauben der Verbindungs-U oder Verbindungswinkel.
Technische Daten
-
PRODUCT NUMBER: 1204-0203-00-00
-
Typ: Leitungskanal 1204
-
Querschnitt: 30 x 30 mm
-
Länge: 42 mm
-
Schutzart: IP2X
-
Material: Stahlblech
-
Oberfläche: elektrolytisch verzinkt
-
Blechstärke: 1,5 mm
-
Gewicht: 0.02 kg
Hinweis
- Zur Montage werden Verbindungs-U oder Verbindungswinkel benötigt.
- Varianten der Verbindungen werden im Katalog angezeigt. Siehe "Leitungskanal Katalog" im häwa Download-Center.
- Ein Potenzialausgleich ist bauseits auszuführen. Siehe "Schutzleiteraufbau - xxx" unter Downloads.
- 1 Endstück
1204-9002-04-08
Schraube mit Mutter
Gewinde
M4
Gewindelänge L
8 mm
Material
Stahl
Oberfläche
verzinkt
1204-0003-10-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
30 x 30 mm
Länge
1000 mm
Material
Stahlblech
1204-0003-20-00
Leitungskanal
Typ
Leitungskanal 1204
Querschnitt
30 x 30 mm
Länge
2000 mm
Material
Stahlblech
