  • Artikelnummer: 0360-7011-60-07

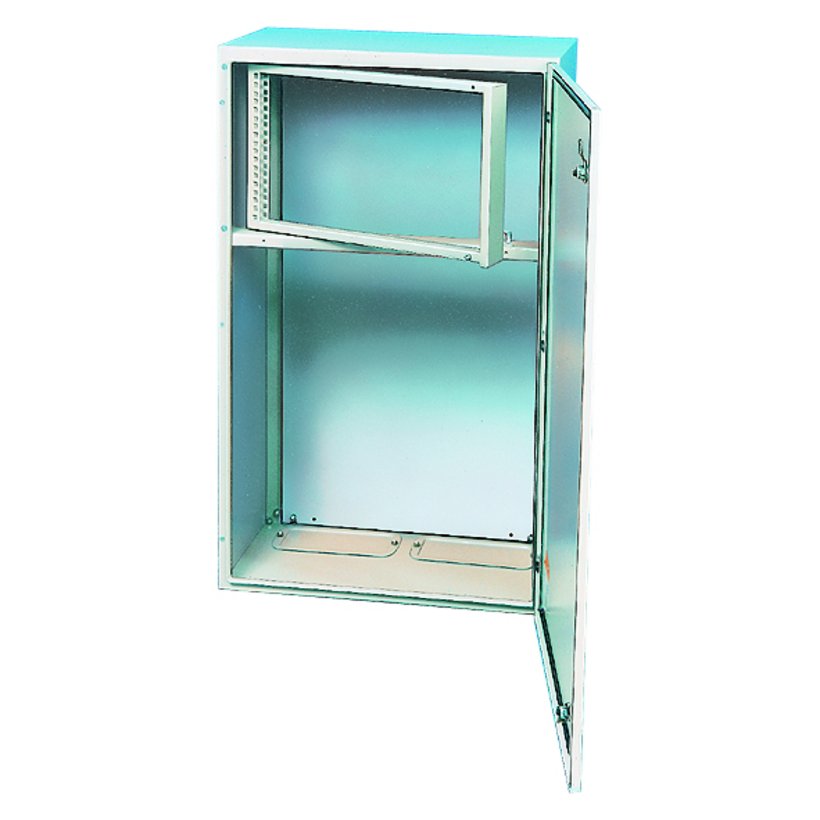

    19" Schwenkrahmen

    Hauptmerkmale

    Produktbeschreibung

    19" Schwenkrahmen passend für Wandgehäuse mit Breite 600 mm und häwa-Bediengehäuse

    Schutzleiteranschluss: Anschluss im Rahmen

    Öffnungswinkel: 120° oder 180° (Die Tragholme sind vorbereitet zum Einbau der Schwenkteile für 180° Schwenkung)

    Verschluss: Vorreiber 3 mm Doppelbart

    Anschlag: links oder rechts

    Technische Daten

    • Artikelnummer: 0360-7011-60-07
    • Material: Stahlblech 1,5 mm
    • Höhe: 572 mm
    • HR: 520 mm
    • HE: 11
    • Abstand Befestigungslöcher: 509 mm
    • Schutzleiteranschluss: nach DIN EN 61439-1
    • Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
    • Maximale Einbautiefe: 240 mm

    Hinweis

    • Nur für 600 mm breite Gehäuse

    Lieferumfang

    • 1 Schwenkrahmen komplett mit montierten Tragholmen, sowie Befestigungsteilen

    Zubehör

    Zubehör Gehäuse

    19" Bauteile

    180° Schwenksatz
    0360-7000-60-07

    180° Schwenksatz

    Passend für

    Wandgehäuse EMV Stahlblech, 1-türig
    3331-6060-20-06

    Wandgehäuse EMV Stahlblech, 1-türig

    Variante ohne Montageplatte
    Breite 600 mm
    Höhe 600 mm
    Tiefe 200 mm
    Wandgehäuse Serie 33 Stahlblech, 1-türig
    3331-6060-20-07

    Wandgehäuse Serie 33 Stahlblech, 1-türig

    Variante ohne Montageplatte
    Breite 600 mm
    Höhe 600 mm
    Tiefe 200 mm
    Wandgehäuse EMV Stahlblech, 1-türig
    3331-6060-20-16

    Wandgehäuse EMV Stahlblech, 1-türig

    Variante mit Montageplatte
    Breite 600 mm
    Höhe 600 mm
    Tiefe 200 mm
    Wandgehäuse Serie 33 Stahlblech, 1-türig
    3331-6060-20-17

    Wandgehäuse Serie 33 Stahlblech, 1-türig

    Variante mit Montageplatte
    Breite 600 mm
    Höhe 600 mm
    Tiefe 200 mm
    Wandgehäuse EMV Stahlblech, 1-türig
    3331-6060-35-06

    Wandgehäuse EMV Stahlblech, 1-türig

    Variante ohne Montageplatte
    Breite 600 mm
    Höhe 600 mm
    Tiefe 350 mm
    Wandgehäuse Serie 33 Stahlblech, 1-türig
    3331-6060-35-07

    Wandgehäuse Serie 33 Stahlblech, 1-türig

    Variante ohne Montageplatte
    Breite 600 mm
    Höhe 600 mm
    Tiefe 350 mm
    Wandgehäuse EMV Stahlblech, 1-türig
    3331-6060-35-16

    Wandgehäuse EMV Stahlblech, 1-türig

    Variante mit Montageplatte
    Breite 600 mm
    Höhe 600 mm
    Tiefe 350 mm
    Wandgehäuse Serie 33 Stahlblech, 1-türig
    3331-6060-35-17

    Wandgehäuse Serie 33 Stahlblech, 1-türig

    Variante mit Montageplatte
    Breite 600 mm
    Höhe 600 mm
    Tiefe 350 mm
    Wandgehäuse EMV Stahlblech, 1-türig
    3331-6070-20-06

    Wandgehäuse EMV Stahlblech, 1-türig

    Variante ohne Montageplatte
    Breite 600 mm
    Höhe 700 mm
    Tiefe 200 mm
    Wandgehäuse Serie 33 Stahlblech, 1-türig
    3331-6070-20-07

    Wandgehäuse Serie 33 Stahlblech, 1-türig

    Variante ohne Montageplatte
    Breite 600 mm
    Höhe 700 mm
    Tiefe 200 mm
    Wandgehäuse EMV Stahlblech, 1-türig
    3331-6070-20-16

    Wandgehäuse EMV Stahlblech, 1-türig

    Variante mit Montageplatte
    Breite 600 mm
    Höhe 700 mm
    Tiefe 200 mm
    Wandgehäuse Serie 33 Stahlblech, 1-türig
    3331-6070-20-17

    Wandgehäuse Serie 33 Stahlblech, 1-türig

    Variante mit Montageplatte
    Breite 600 mm
    Höhe 700 mm
    Tiefe 200 mm
    Wandgehäuse EMV Stahlblech, 1-türig
    3331-6080-20-06

    Wandgehäuse EMV Stahlblech, 1-türig

    Variante ohne Montageplatte
    Breite 600 mm
    Höhe 800 mm
    Tiefe 200 mm
    Wandgehäuse Serie 33 Stahlblech, 1-türig
    3331-6080-20-07

    Wandgehäuse Serie 33 Stahlblech, 1-türig

    Variante ohne Montageplatte
    Breite 600 mm
    Höhe 800 mm
    Tiefe 200 mm
    Wandgehäuse EMV Stahlblech, 1-türig
    3331-6080-20-16

    Wandgehäuse EMV Stahlblech, 1-türig

    Variante mit Montageplatte
    Breite 600 mm
    Höhe 800 mm
    Tiefe 200 mm
    Wandgehäuse Serie 33 Stahlblech, 1-türig
    3331-6080-20-17

    Wandgehäuse Serie 33 Stahlblech, 1-türig

    Variante mit Montageplatte
    Breite 600 mm
    Höhe 800 mm
    Tiefe 200 mm
    Wandgehäuse EMV Stahlblech, 1-türig
    3331-6080-30-06

    Wandgehäuse EMV Stahlblech, 1-türig

    Variante ohne Montageplatte
    Breite 600 mm
    Höhe 800 mm
    Tiefe 300 mm
    Wandgehäuse Serie 33 Stahlblech, 1-türig
    3331-6080-30-07

    Wandgehäuse Serie 33 Stahlblech, 1-türig

    Variante ohne Montageplatte
    Breite 600 mm
    Höhe 800 mm
    Tiefe 300 mm
    Wandgehäuse EMV Stahlblech, 1-türig
    3331-6080-30-16

    Wandgehäuse EMV Stahlblech, 1-türig

    Variante mit Montageplatte
    Breite 600 mm
    Höhe 800 mm
    Tiefe 300 mm
    Wandgehäuse Serie 33 Stahlblech, 1-türig
    3331-6080-30-17

    Wandgehäuse Serie 33 Stahlblech, 1-türig

    Variante mit Montageplatte
    Breite 600 mm
    Höhe 800 mm
    Tiefe 300 mm
    Wandgehäuse EMV Stahlblech, 1-türig
    3331-6080-40-06

    Wandgehäuse EMV Stahlblech, 1-türig

    Variante ohne Montageplatte
    Breite 600 mm
    Höhe 800 mm
    Tiefe 400 mm
    Wandgehäuse Serie 33 Stahlblech, 1-türig
    3331-6080-40-07

    Wandgehäuse Serie 33 Stahlblech, 1-türig

    Variante ohne Montageplatte
    Breite 600 mm
    Höhe 800 mm
    Tiefe 400 mm
    Wandgehäuse EMV Stahlblech, 1-türig
    3331-6080-40-16

    Wandgehäuse EMV Stahlblech, 1-türig

    Variante mit Montageplatte
    Breite 600 mm
    Höhe 800 mm
    Tiefe 400 mm
    Wandgehäuse Serie 33 Stahlblech, 1-türig
    3331-6080-40-17

    Wandgehäuse Serie 33 Stahlblech, 1-türig

    Variante mit Montageplatte
    Breite 600 mm
    Höhe 800 mm
    Tiefe 400 mm
