    Artikelnummer: 3339-1270-40-17

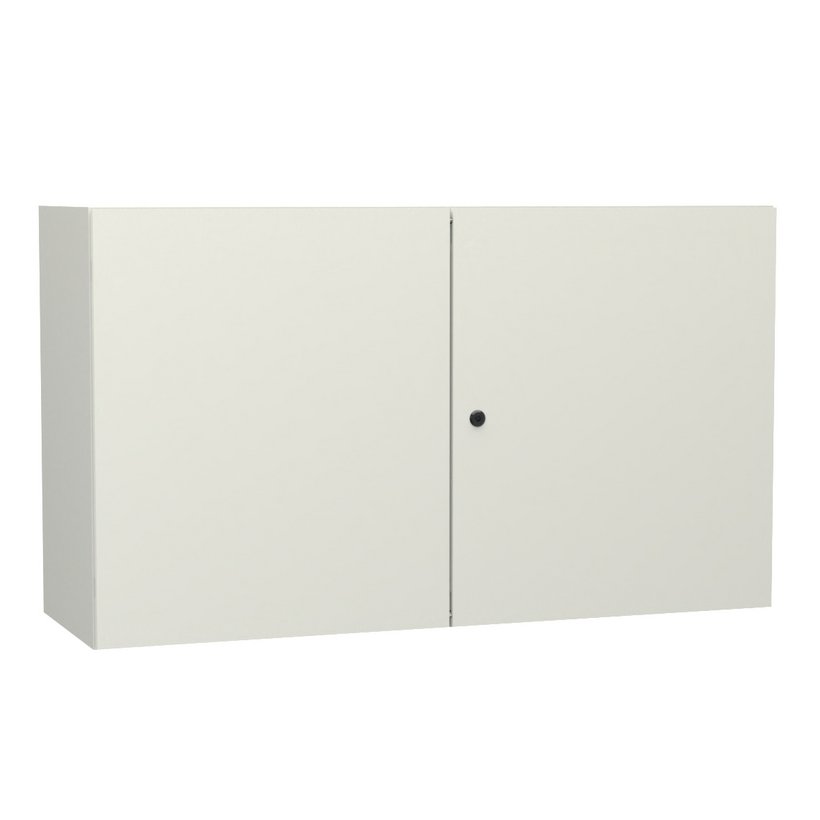

    Wandgehäuse Querformat, Stahlblech

    Hauptmerkmale

    • Schutzart IP55
    • 180° Scharnier verdeckt
    • stabile Zarge 26,5 mm breit
    • schmaler Türspalt
    • Türanschlagwechsel ohne Bohren

    Produktbeschreibung

    Wandgehäuse eintürig oder zweitürig überlappend, mit Montageplatte.

    Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M6 x 16 an Tür und Korpus

    zweifach überprägte Zarge und schmaler Türspalt verhindern Eintritt von Schmutz und Wasser beim Öffnen der Tür

    Tür(en) mit nahtlos geschäumter Dichtung, bei eintüriger Variante: Standardanschlag rechts, Anschlagwechsel möglich, bei zweitüriger Variante: rechter Türflügel überlappt

    Scharniere verdeckt liegend, aus Stahl, Öffnungswinkel 180°

    Verschluss: 3-Punkt Schließung, Standardbetätigung 3 mm Doppelbart

    Tür(en) beidseitig mit Verstärkungs-/Lochprofil mit Befestigungsbohrungen Ø 4,2 mm im 25 mm Raster

    Boden mit innenliegende(r/n) Kabeleinführungsplatte(n) aus sendzimirverzinktem Stahlblech, allseitig gekantet, Abdichtung mittels PU-Schaum (nutzbare Fläche pro Kabelplatte: 500 x 125 mm) auf Bolzen M6 x 16 befestigt

    Montageplatte auf Rückwand auf Bolzen M8 x 30 befestigt, Boden mit Aufnahmeprofile

    Wandbefestigung: Rückwand mit 4 Bohrungen Ø 9 mm zur Montage der Wandbefestigungslaschen

    Technische Daten

    • Artikelnummer: 3339-1270-40-17
    • Boden mit: 2 Ausbrüche 500x125 mm mit 6 Befestigungsbolzen M6x16 Abstand Ausbruch - Rückwand 50 mm
    • Variante: 2-türig
    • Türe: 2 flgl. überlappend
    • Material: Stahlblech
    • Breite: 1200 mm
    • Höhe: 700 mm
    • Tiefe: 400 mm
    • Gewicht: 62.24 kg
    • Anzahl Kabelplatte: 2
    • Blechstärke: Korpus: 1,5 mm
      Tür: 1,5 mm
    • Maximale Einbautiefe: von T-12 bzw. T-24 mm bei gekanteter Montageplatte (20 mm)
    • Schutzleiteranschluss: nach DIN EN 61439-1
    • Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur, Kabelplatte sendzimirverzinkt
    • Verschluss: Kunststoffgehäuse, Betätigungsbolzen: GDZn schwarz, Schließzunge: sendzimirverzinkt
    • Montageplatte: sendzimirverzinkt, 2,5 mm, ab B-1000 mm gekantet 20 mm
    • Konstruktiv ausgelegt nach: Schutzart IP 55, erfüllt technische Anforderungen nach Typ 12

    Hinweis

    • Schließung durch Kompaktgriff, (für Profilhalbzylinder) und sonstige Modifikationen auf Anfrage.

    Lieferumfang

    • Gehäuse komplett mit montierter Montageplatte und Kabeleinführungsplatte(n), Befestigungssatz für Schutzleiteranschluss, sowie 1 Schlüssel.

    Zubehör

    Aufhalten

    Öffnungsbegrenzer

    Türöffnungsbegrenzer
    3080-7108-33-31

    Türöffnungsbegrenzer

    Oberfläche verzinkt
    Material Stahlblech
    Öffnungswinkel entweder auf 90°, 105°, 120°, 140°

    Abdichten

    Dichtgummi selbstklebend

    Reparatur PU-Schaum Dichtung selbstklebend
    3080-0103-14-08

    Reparatur PU-Schaum Dichtung selbstklebend

    Zubehör Gehäuse

    Türen

    Ersatztür Wandgehäuse Querformat 3339 Stahlblech
    3339-1270-01-97

    Ersatztür Wandgehäuse Querformat 3339 Stahlblech

    Passend für Breite 1200 mm
    Passend für Höhe 700 mm
    Material Stahlblech
    Variante Linke Tür aus 2-türigem Türensatz
    Ersatztür Wandgehäuse Querformat 3339 Stahlblech
    3339-1270-02-97

    Ersatztür Wandgehäuse Querformat 3339 Stahlblech

    Passend für Breite 1200 mm
    Passend für Höhe 700 mm
    Material Stahlblech
    Variante Rechte Tür aus 2-türigem Türensatz
    Ersatztür Wandgehäuse Querformat 3339 Stahlblech
    3339-1270-05-97

    Ersatztür Wandgehäuse Querformat 3339 Stahlblech

    Passend für Breite 1200 mm
    Passend für Höhe 700 mm
    Material Stahlblech
    Variante 2-türiger Türensatz

    Kabeleinführung

    Montageplatten

    Montageplatte Querformat
    0339-1270-00-13

    Montageplatte Querformat

    Passend für Breite 1200 mm
    Passend für Höhe 700 mm

    Aufbewahrung

    Aufbewahrungstasche selbstklebend
    3080-0112-01-00

    Aufbewahrungstasche selbstklebend

    Größe DIN A 6
    Tiefe 12 mm
    Aufbewahrungstasche selbstklebend
    3080-0112-03-00

    Aufbewahrungstasche selbstklebend

    Größe DIN A 6
    Tiefe 20 mm
    Aufbewahrungstasche selbstklebend
    3080-0112-02-00

    Aufbewahrungstasche selbstklebend

    Größe DIN A 4
    Tiefe 12 mm
    Aufbewahrungstasche selbstklebend
    3080-0112-04-00

    Aufbewahrungstasche selbstklebend

    Größe DIN A 4
    Tiefe 20 mm
    Aufbewahrungstasche selbstklebend
    3080-0112-05-00

    Aufbewahrungstasche selbstklebend

    Größe DIN A 4
    Tiefe 40 mm
    Schaltplantasche Stahlblech
    3080-0112-64-00

    Schaltplantasche Stahlblech

    Höhe 260 mm
    Breite 300 mm
    Schemataschen selbstklebend
    3080-9112-24-00

    Schemataschen selbstklebend

    Größe DIN A 4
    Schemataschen selbstklebend
    3080-9112-25-00

    Schemataschen selbstklebend

    Größe DIN A 5

    Universalzubehör

    Türschalter für Wandgehäuse Serie 33 / Standpult H335
    3080-7041-61-33

    Türschalter für Wandgehäuse Serie 33 / Standpult H335

    Kontakt 1 Öffner, 1 Schließer
    Gehäuse und Deckel Thermoplast, glasfaserverstärkt (UL 94-V0)
    Gebrauchskategorie AC-15, Ue/le 240V/3A
    Bemessungsbetriebsspannung Ue 240V
