3339-8070-40-17

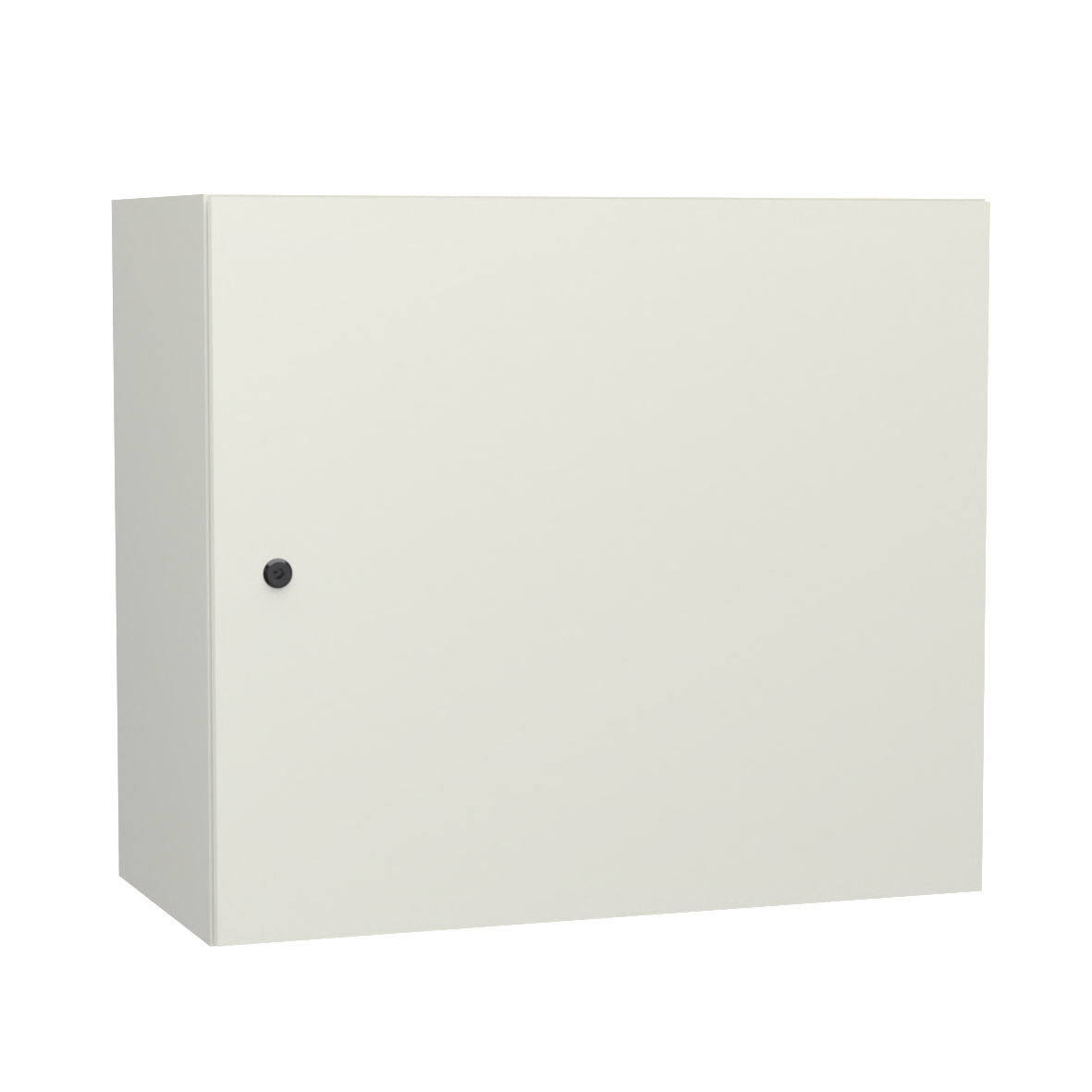

Wandgehäuse Querformat, Stahlblech
- Schutzart IP55
- 180° Scharnier verdeckt
- stabile Zarge 26,5 mm breit
- schmaler Türspalt
- Türanschlagwechsel ohne Bohren
Produktbeschreibung
Wandgehäuse eintürig oder zweitürig überlappend, mit Montageplatte.
Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M6 x 16 an Tür und Korpus.
zweifach überprägte Zarge und schmaler Türspalt verhindern Eintritt von Schmutz und Wasser beim Öffnen der Tür.
Tür(en) mit nahtlos geschäumter Dichtung, bei eintüriger Variante: Standardanschlag rechts, Anschlagwechsel möglich, bei zweitüriger Variante: rechter Türflügel überlappt.
Scharniere verdeckt liegend, aus Stahl, Öffnungswinkel 180°.
Verschluss: 3-Punkt Schließung, Standardbetätigung 3 mm Doppelbart.
Tür(en) beidseitig mit Verstärkungs-/Lochprofil mit Befestigungsbohrungen Ø 4,2 mm im 25 mm Raster.
Boden mit innenliegende(r/n) Kabeleinführungsplatte(n) aus sendzimirverzinktem Stahlblech, allseitig gekantet, Abdichtung mittels PU-Schaum (nutzbare Fläche pro Kabelplatte: 500 x 125 mm) auf Bolzen M6 x 16 befestigt.
Montageplatte auf Rückwand auf Bolzen M8 x 30 befestigt, Boden mit Aufnahmeprofile.
Wandbefestigung: Rückwand mit 4 Bohrungen Ø 9 mm zur Montage der Wandbefestigungslaschen.
Technische Daten
-
Artikelnummer: 3339-8070-40-17
-
Boden mit: 1 Ausbruch 500 x 125 mm mit 6 Befestigungsbolzen M6x16 Abstand Ausbruch - Rückwand 50 mm
-
Variante: 1-türig
-
Türe: rechts angeschlagen
-
Material: Stahlblech
-
Breite: 800 mm
-
Höhe: 700 mm
-
Tiefe: 400 mm
-
Gewicht: 40.1 kg
-
Anzahl: Kabelplatte: 1
-
Blechstärke: Korpus: 1,5 mm
Tür: 1,5 mm -
Maximale Einbautiefe: von T-12 bzw. T-24 mm bei gekanteter Montageplatte (20 mm)
-
Schutzleiteranschluss: nach DIN EN 61439-1
-
Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur, Kabelplatte sendzimirverzinkt
-
Verschluss: Kunststoffgehäuse, Betätigungsbolzen: GDZn schwarz, Schließzunge: sendzimirverzinkt
-
Montageplatte: sendzimirverzinkt, 2,5 mm, ab B-1000 mm gekantet 20 mm
-
Konstruktiv ausgelegt nach: Schutzart IP 55, erfüllt technische Anforderungen nach Typ 12
-
Montageplatte gekantet: 0
Hinweis
- Schließung durch Kompaktgriff 3070-0908-00-01, (für Profilhalbzylinder) und sonstige Modifikationen auf Anfrage.
- Gehäuse komplett mit montierter Montageplatte und Kabeleinführungsplatte(n), Befestigungssatz für Schutzleiteranschluss, sowie 1 Schlüssel.
