3070-0325-01-00

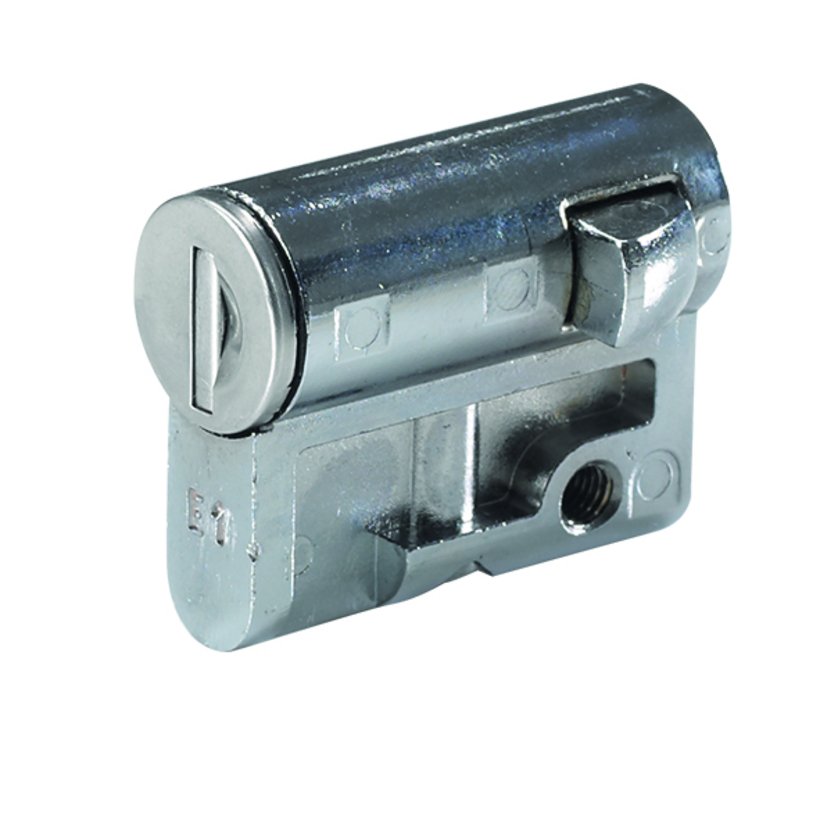

Profilhalbzylinder Typ 3
- Schlüssel wird nur für die Entriegelung benötigt. Die Verriegelung erfolgt selbsteinrastend. Schlüssel kann nur in "verriegelter Stellung" abgezogen werden.
- Dieser Profilhalbzylinder ist zum Einbau in einen Schwenkhebel oder in einen Kompaktgriff geeignet.
Produktbeschreibung
Nach DIN EN1303.
Betätigung mit Schlüssel.
Technische Daten
-
PRODUCT NUMBER: 3070-0325-01-00
-
Material: GDZn
-
Art der Schließung: rechts schließend
-
Schließung: VW-E1
-
Schließzylinderlänge: 40 mm
-
Befestigung: Schraube M5
-
Oberfläche: verchromt
Hinweis
- Passend u. a. zu Schwenkhebelverschluss und Kompaktgriff.
- Der für den Einbau erforderliche Schlüssel ist bei der VW-AG anzufordern.
- 1 Profil-Halbzylinder ohne Befestigungsschraube M5.
- ohne Schlüssel
3070-0901-10-00
Schwenkhebelgriff plombierbar
Ausführung
Runde Einbauöffnung mit Lochabstand 105 mm
Schutzart
IP65
3070-0901-20-00
Schwenkhebelgriff plombierbar
Ausführung
Runde Einbauöffnung mit Lochabstand 130 mm
Schutzart
IP65
3070-0908-00-01
Kompaktgriff für Profilhalbzylinder
Material
Griff: Polyamid GF 30% schwarz, Gehäuse GDZn roh, Schließzunge und Befestigungsteile: Stahl verzinkt
Schließhöhe (b)
20 mm
Schließzungenlänge (L)
45 mm
Schutzart
IP65
3070-0907-92-01
Schwenkhebelgriff plombierbar
Ausführung
Eckige Einbauöffnung
Lochabstand 100 mm
Mulde mit Haken
Lochabstand 100 mm
Mulde mit Haken
Schutzart
IP65
Variante
mit häwa Logo
3070-0907-92-02
Schwenkhebelgriff plombierbar
Ausführung
Eckige Einbauöffnung
Lochabstand 100 mm
Mulde mit Haken
Lochabstand 100 mm
Mulde mit Haken
Schutzart
IP65
3070-0907-95-01
Schwenkhebelgriff plombierbar
Ausführung
Eckige Einbauöffnung
Lochabstand 100 mm
Mulde mit Haken
Lochabstand 100 mm
Mulde mit Haken
Schutzart
IP40
Variante
mit häwa Logo
3070-0907-95-02
Schwenkhebelgriff plombierbar
Ausführung
Eckige Einbauöffnung
Lochabstand 100 mm
Mulde mit Haken
Lochabstand 100 mm
Mulde mit Haken
Schutzart
IP40
