2070-3301-20-00

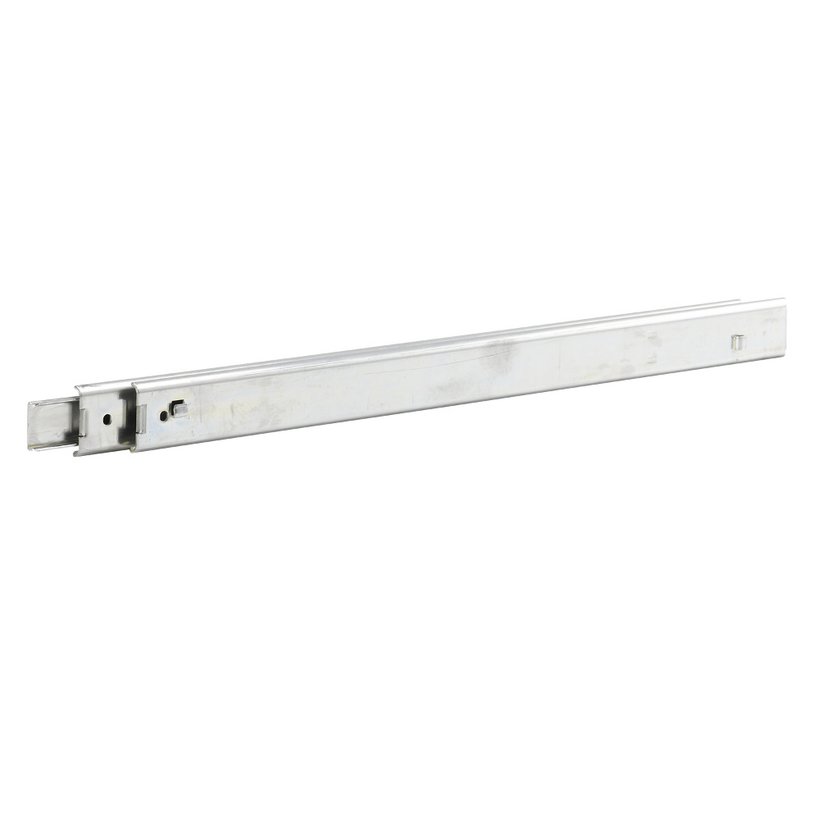

Teleskopschiene mit Überauszug und Rastung hinten
- Die Teleskopschiene verfügt über einen Widerstand gegen Öffnen.
Produktbeschreibung
Stabile verzinkte Stahlausführung mit Präzisions-Hochleistungslager.
Durch den sehr flachen Aufbau der Teleskopschiene kann der Raum in der Breite bestmöglichst genutzt werden.
Technische Daten
-
PRODUCT NUMBER: 2070-3301-20-00
-
Material: Stahl
-
Oberfläche: verzinkt
-
Belastbarkeit/Paar: 66 kg
-
Gewicht: 2.14 kg
-

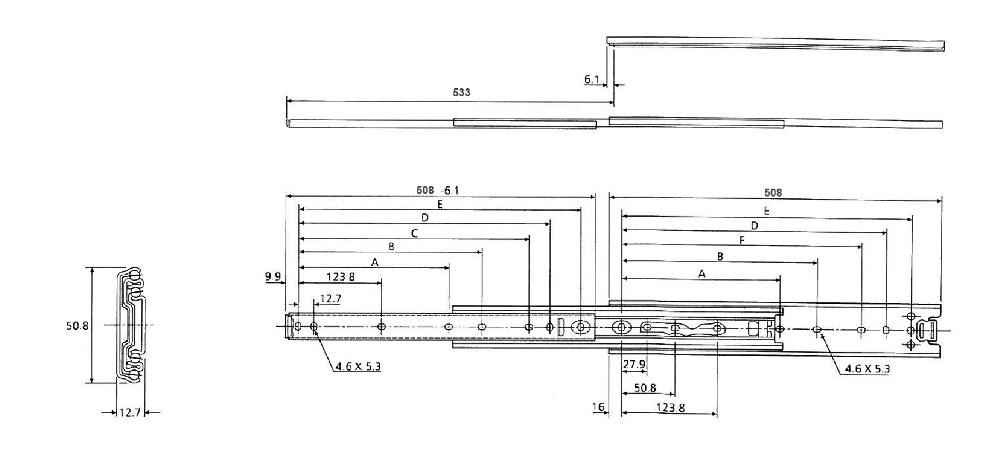

Schließhöhe b: 365.2 mm
-
Auszugslänge Z: 533 mm
-
Maß A: 238.2 mm
-
Maß C: 425.4 mm
-
Maß D: 438.1 mm
-
Maß E: 463.5 mm
-
Maß F: 412.7 mm
-
Schienenlänge L: 508 mm
Hinweis
- Um die angegebene Maximalbelastung nutzen zu können, müssen alle Befestigungspositionen verwendet werden. Eine horizontale Montage wird nicht empfohlen!
- 1 Paar Teleskopschienen mit Befestigungsmaterial. Bestehend aus je 16x Schlitzschraube M4x12, Federring, Scheibe und Mutter.
