0396-0016-60-87

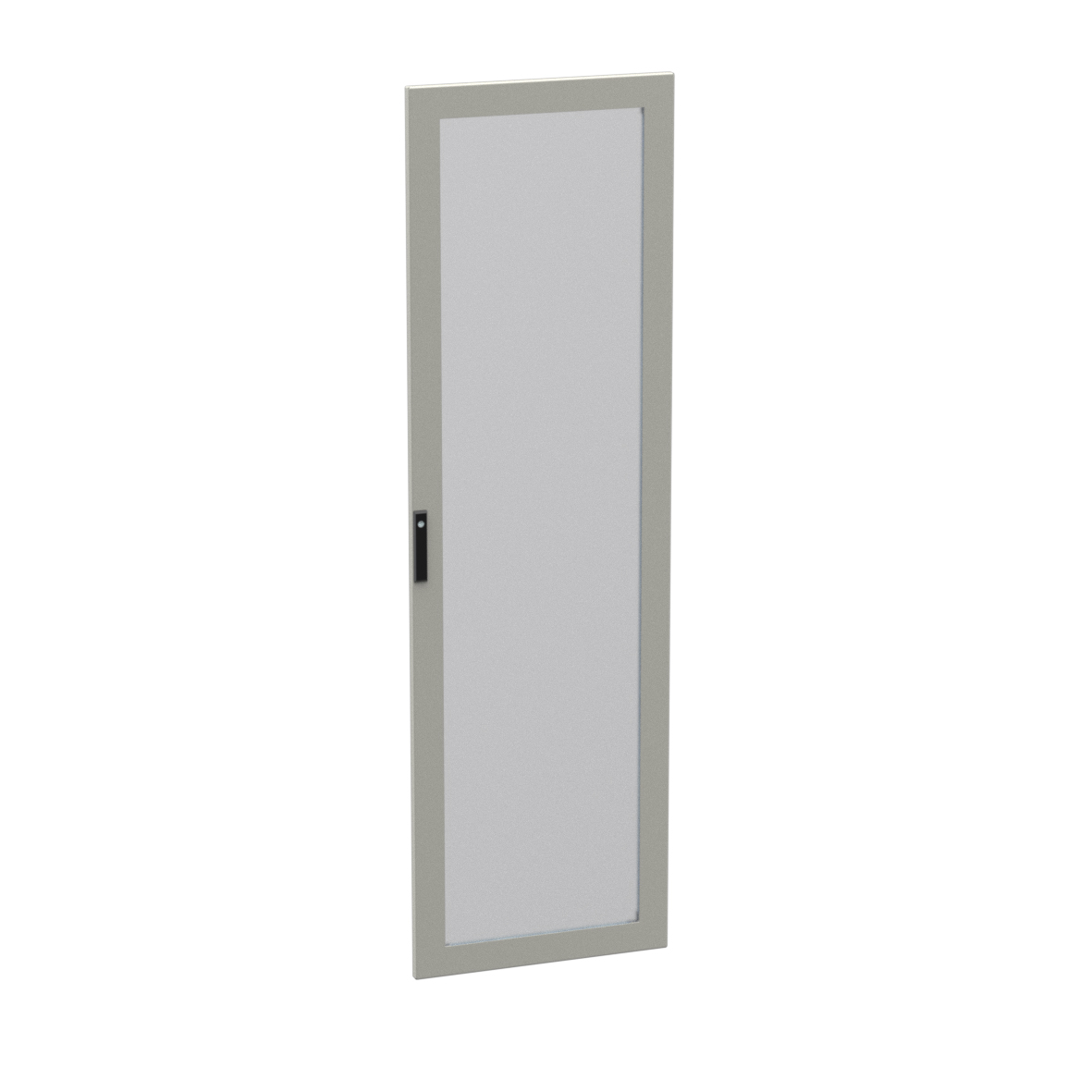

Sichttür
- für H390 und H395
- Standardanschlag rechts
- Auf Linksanschlag wechselbar
Produktbeschreibung
Mit größtmöglicher Sichtfläche für eintürige Schränke
Kontakt über Eckverbinder z. B. Schraube M8x10 oder über Verstärkungsrahmen z. B. Befestigungsschraube 0348-7500-05-12
mit nahtlos eingeschäumter Dichtung
Öffnungswinkel 120° auf 180° umrüstbar
1 flgl. Türe mit Stangenschloss außerhalb der Dichtung
Betätigung Standard 3 mm Doppelbart
eingeschraubter Verstärkungsrahmen aus stabilem Vierkantrohr mit Befestigungsbohrungen 4,5 mm im 25 mm Raster
Technische Daten
-
Artikelnummer: 0396-0016-60-87
-
Schutzleiteranschluss: nach DIN EN 61439-1
-
Abmessungen: passend für Breite : 600 mm passend für Höhe : 1600 mm
-
Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
-
Material: Stahlblech
-
Sichtscheibe: Makrolon 3 mm
-
Schutzart: IP55
erfüllt technische Anforderungen nach Typ 12 -
Blechstärke: 2 mm
-
Sichtfläche (bs): 457 mm
-
Sichtfläche (hs): 1429 mm
Hinweis
- Bei Anbau an vorhandene H390 und H395 Schränke werden die Scharniere der Fronttür ummontiert. Wird die Rückwand eines H395 durch eine Sichttür ersetzt müssen zusätzlich 3 St. Scharniere 120° Art-Nr. 3080-7220-02-03 und ein Satz Doppelhaken 3080-9208-14-04 bestellt und montiert werden. Die Artikelnummer für das passende 180° Scharnier entnehmen Sie bitte der im Schrank befindlichen Montageanleitung 3080-7220-02-77-01 bzw. den folgenden Downloads.
- 1 Sichttür
0390-6016-40-07
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1600 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0390-6016-40-17
Standschrank Stahlblech H390, 1-türig
Breite
600 mm
Höhe
1600 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6016-40-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1600 mm
Tiefe
400 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6016-40-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1600 mm
Tiefe
400 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6016-60-07
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1600 mm
Tiefe
600 mm
Variante
ohne Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
0395-6016-60-17
Anreihschrank Stahlblech H395, 1-türig
Breite
600 mm
Höhe
1600 mm
Tiefe
600 mm
Variante
mit Montageplatte
Schutzart
IP55, IP56 optional
Type 1, 12, 3R optional
Type 1, 12, 3R optional
Zulassung
cULus
