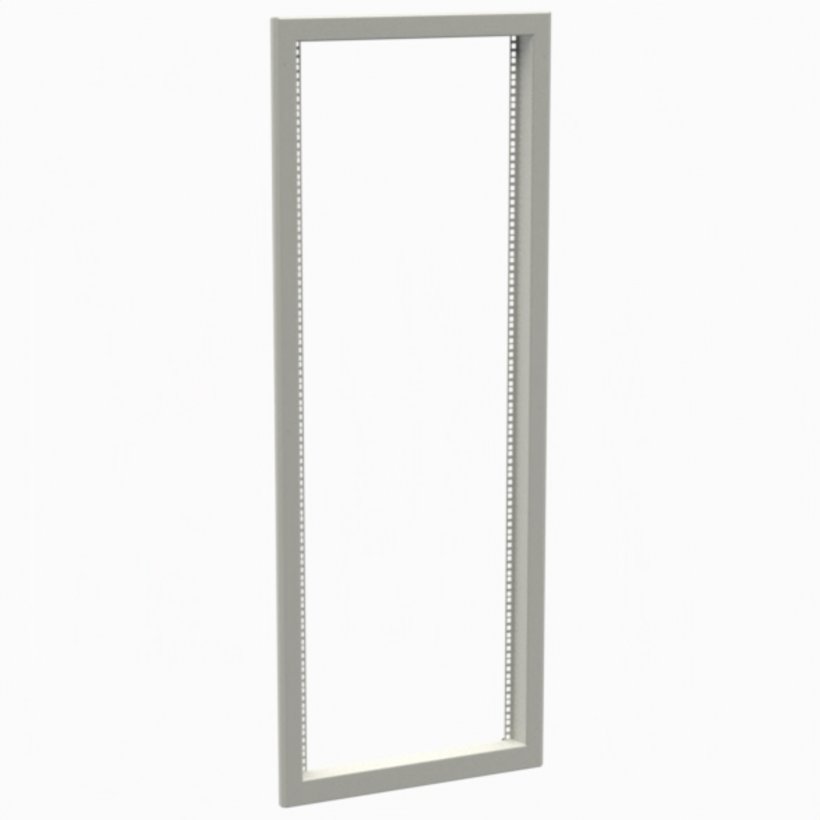

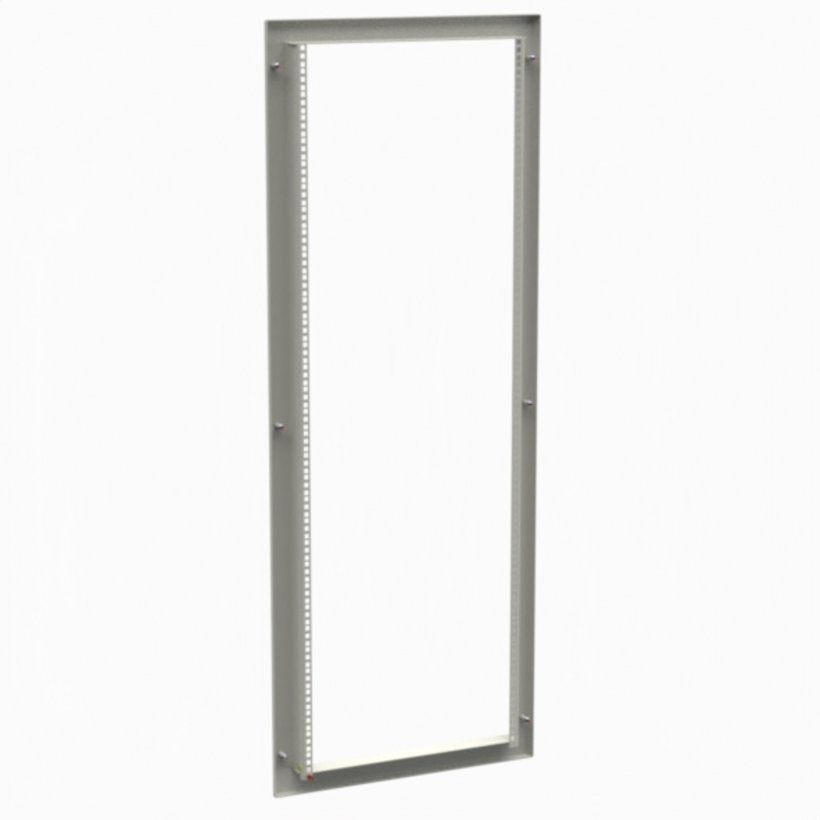

19"-Frontrahmen

0395-6016-08-97

19"-Frontrahmen

  • Zur Montage von 19“-Frontplatten und Einschüben
  • Einfache und schnelle Montage an Stand- / Anreihschränke

Produktbeschreibung

Schutzleiteranschluss nach DIN EN 61439-1, 1 Bolzen M8x20

Ohne Dichtung

Stabiler 19“-Frontrahmen mit Markierung der Höheneinheiten und Designkante.

19“ Front von Vorderkante 46 mm zurückversetzt.

Über Befestigungsbolzen von innen montierbar (Bohrungen im Schrankkorpus sind bereits vorhanden).

Technische Daten

  • Artikelnummer: 0395-6016-08-97
  • Schutzleiteranschluss: nach DIN EN 61439-1
  • Bauhöhe: HE/U33
  • Oberfläche: Pulverlackbeschichtung RAL 7035, Struktur
  • Material: Stahlblech
  • Schutzart: max. IP4X
  • Blechstärke: 2 mm

Hinweis

  • Für Schutzart IP54 verwenden Sie bitte den Dichtgummi 3080-0102-18-00 in der entsprechenden Länge.
  • 1 Frontrahmen mit Befestigungsteile
Klipsmuttern
2070-9102-35-02
Klipsmuttern
Gewinde
M5
Passend für Blechstärke
1,7 - 2,7 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9102-36-00
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
0,7 - 1,6 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
ohne Erdungsspitze
Klipsmuttern
2070-9102-46-00
Klipsmuttern
Gewinde
M6
Passend für Blechstärke
0,9 - 1,9 mm
für Ausschnittgröße
9,5x9,5 mm
Variante
mit Erdungsspitze
Als PDF speichern Als PDF speichern Direkt-Anfrage
19"-Frontrahmen
19"-Frontrahmen
Schutzleiteranschluss nach DIN EN 61439-1, 1 Bolzen M8x20
Ohne Dichtung
Stabiler 19“-Frontrahmen mit Markierung der Höheneinheiten und Designkante.
19“ Front von Vorderkante 46 mm zurückversetzt.
Über Befestigungsbolzen von innen montierbar (Bohrungen im Schrankkorpus sind bereits vorhanden).
