0396.1602.61.17

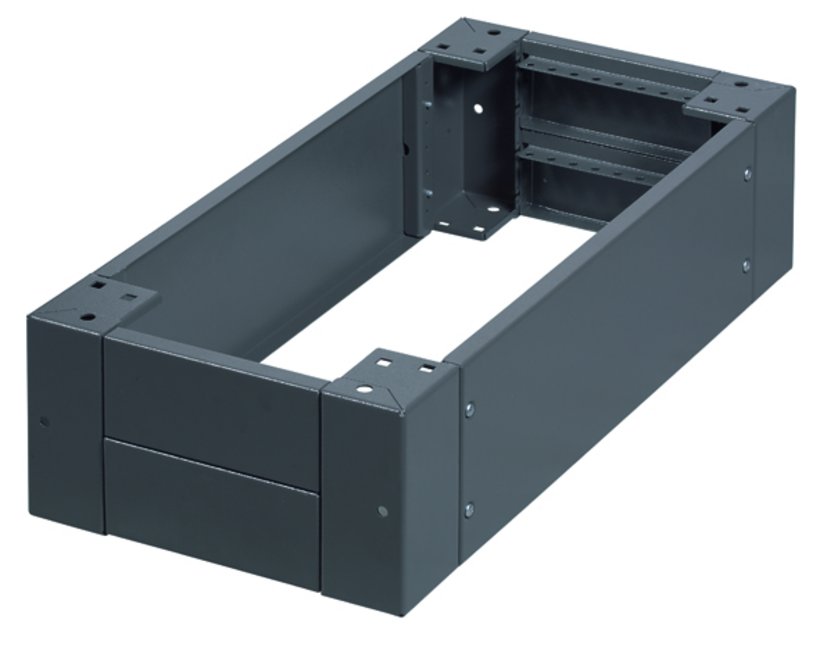

Sockel 200 mm hoch nur für H390 Schränke (hinten bündig)
- Sehr kurze Aufstell- und Montagezeiten!
- Einzelaufstellung und Anreihung
- Hohe Tragkraft
Produktbeschreibung
Sockel zum Unterbau.
Blenden und Eckteile sind bereits vormontiert, Querteile werkzeuglos einhängbar.
Sehr gute Zugänglichkeit. Innenseitige Lochung auf zwei Ebenen zur Befestigung von Kabelzugentlastungsschienen.
Bei Anreihung durchgehender Kabelrangierraum durch Weglassen der Seitenbleche oben und unten.
Technische Daten
-
PRODUCT NUMBER: 0396.1602.61.17
-
Abmessungen: passend für Breite : 1600 mm passend für Tiefe : 600 mm
-
Variante: 1600 mm x X x 600 mm
-
Oberfläche: Pulverlackbeschichtung RAL 7022, Struktur
-
Material: Stahlblech
-
Sockeltiefe (t): 575 mm
Hinweis
- Optionales Verschrauben der Querteile und Nutzen der zweiten Befestigungsbohrung im Eckteil gewährleistet höchste Stabilität beim Transport.
- Bei Anreihen von Sockeln ist für die Montage der Kabelzugentlastungsschiene eine Sockel-Quertraverse nötig ab Breite 1600 wird sie grundsätzlich empfohlen.
- Sockel mit Breite 1600/2000 bestehen aus je 2 Paketen (Blenden mit Eckteilen und 1 Paket Querteile).
- Ab B-600mm ist eine Kabeldurchführung mit Bürstenleiste (Lichte Öffnung 270x48mm) auf Anfrage möglich.
- Längs- und Eckteile vormontiert, mit Seitenteilen, Befestigungsschrauben und Montgeanleitung Art.-Nr. 0396-0000-01-77.
0396-0000-61-07
Sockel Quertraverse
Passend für Tiefe
600 mm
Material
Stahlblech
Passend für
Sockel H-200 mm hoch
