0396-1202-01-07

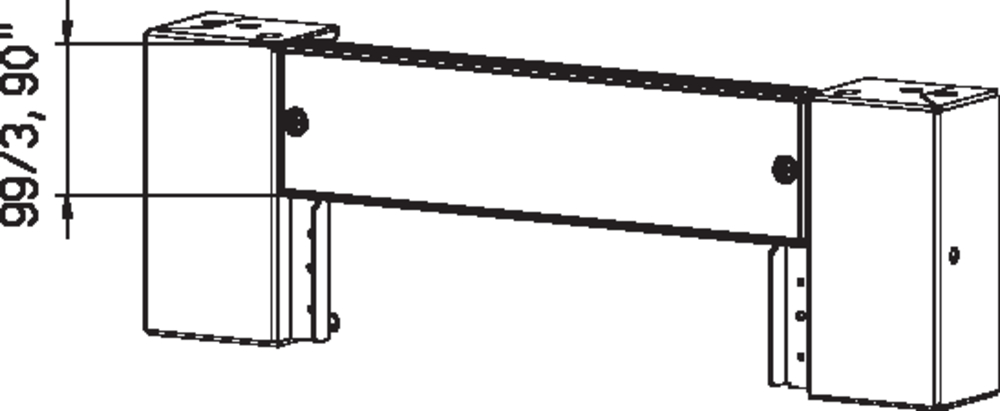

Sockel-Blende 100 mm hoch
- Für erweiterten Einsatzbereich der Sockel H-200 mm
- geschlossen
Produktbeschreibung
als zusätzliche Option zu Blende 200 mm hoch
Technische Daten
-
PRODUCT NUMBER: 0396-1202-01-07
-
Abmessungen: passend für Breite : 1200 mm
-
Oberfläche: Pulverlackbeschichtung RAL 7022, Struktur
-
Material: Stahlblech
-
Blechstärke: 1,5 mm
Hinweis
- Bei B-1600/2000 werden jeweils 2 Satz Sockel-Blende geschlossen benötigt.
- Die Schrauben zur Befestigung sind bereits am Sockel vorhanden.
- Ab B-600mm ist eine Kabeldurchführung mit Bürstenleiste (Lichte Öffnung 270x48mm) auf Anfrage möglich.
- 1 Satz (2 St.) ohne Befestigungsteile
0396.1202.40.17
Sockel 200 mm hoch für Schränke H390 und H395
Passend für Breite
1200 mm
Passend für Tiefe
400 mm
Material
Stahlblech
Eckteil: 2,5 mm
Blenden und Querteile: 1,5 mm
Eckteil: 2,5 mm
Blenden und Querteile: 1,5 mm
Sockeltiefe
350 mm
0396.1202.41.17
Sockel 200 mm hoch nur für H390 Schränke (hinten bündig)
Passend für Breite
1200 mm
Passend für Tiefe
400 mm
Material
Stahlblech
Sockeltiefe
375 mm
0396.1202.50.17
Sockel 200 mm hoch für Schränke H390 und H395
Passend für Breite
1200 mm
Passend für Tiefe
500 mm
Material
Stahlblech
Eckteil: 2,5 mm
Blenden und Querteile: 1,5 mm
Eckteil: 2,5 mm
Blenden und Querteile: 1,5 mm
Sockeltiefe
450 mm
0396.1202.51.17
Sockel 200 mm hoch nur für H390 Schränke (hinten bündig)
Passend für Breite
1200 mm
Passend für Tiefe
500 mm
Material
Stahlblech
Sockeltiefe
475 mm
0396.1202.60.17
Sockel 200 mm hoch für Schränke H390 und H395
Passend für Breite
1200 mm
Passend für Tiefe
600 mm
Material
Stahlblech
Eckteil: 2,5 mm
Blenden und Querteile: 1,5 mm
Eckteil: 2,5 mm
Blenden und Querteile: 1,5 mm
Sockeltiefe
550 mm
0396.1202.61.17
Sockel 200 mm hoch nur für H390 Schränke (hinten bündig)
Passend für Breite
1200 mm
Passend für Tiefe
600 mm
Material
Stahlblech
Sockeltiefe
575 mm
CAD-Daten und weitere Darstellungen:
