1201-0115-00-04

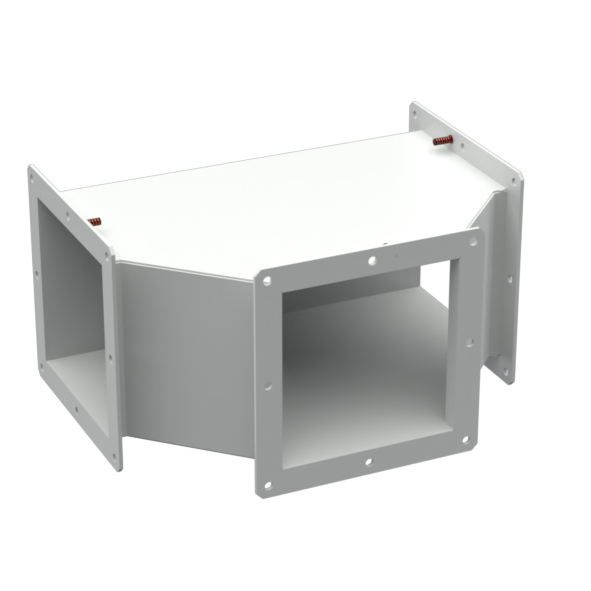

T-Stück
- UL Type 12
- Schutzart IP65
- Sehr robust
Produktbeschreibung
Zur Leitungsverteilung in mehrere Richtungen werden T-Stücke eingesetzt. Die T-Stücke besitzen an jedem Abgang einen angeschweißten Flansch.
Der Potenzialausgleich erfolgt direkt durch Verschrauben und/oder Kabel für Schutzleiteranschluss (siehe Zubehör).
Technische Daten
-
Artikelnummer: 1201-0115-00-04
-
Typ: Leitungskanal 1201
-
Querschnitt: 150 x 150 mm
-
WINKEL: 90°
-
VERLEGERICHTUNG: beliebig links, rechts
-
Zulassung: UL
-
Schutzart: IP65, Type 12
-
Material: Stahlblech
-
Oberfläche: Pulverbeschichtet RAL 7035, glatt, seidenglanz
-
Blechstärke: Kanal: 1,5 mm
Flansch: 3 mm -
Gewicht: 3.8 kg
-
Schutzleiteranschluss: nach DIN EN 61439-1
Hinweis
- Flanschverbindungen mit Flanschgummi abdichten (Flanschgummi siehe Zubehör).
- UL Type 3R auf Anfrage.
- 1 Stück
1201-0115-00-06
Flanschgummi für Serie 1201
Typ
Leitungskanal 1201
Querschnitt
150 x 150 mm
Material
NBR
Oberfläche
schwarz
3080-9036-06-10
Kabel für Schutzleiteranschluss
Leiterquerschnitte
6 mm2
Abmessungen
Länge: 120 mm
Bohrungsdurchmesser
6.4 mm
Material
H07V-K
1201-0200-00-06
Schraube mit Mutter
Gewinde
M6
Gewindelänge L
16 mm
Material
Stahl
Oberfläche
verzinkt
1201-0100-80-00
Schraube Mutter Scheibe
Gewinde
M6
Gewindelänge L
20 mm
Material
Stahl
Oberfläche
verzinkt
