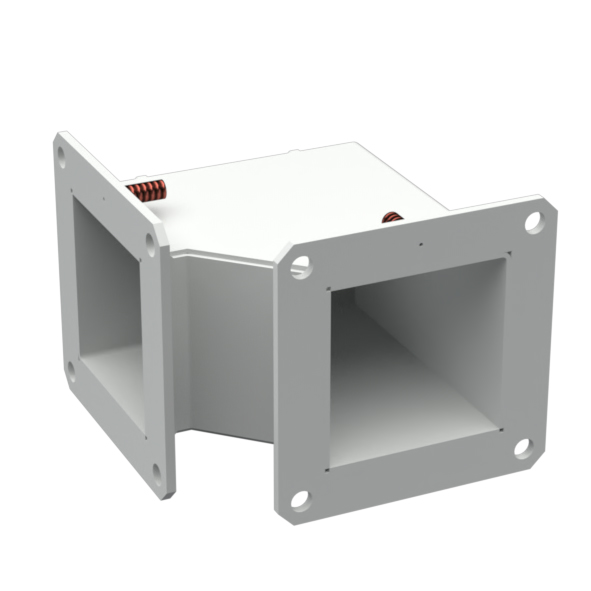

Winkelstück

1201-0106-00-03

Winkelstück

  • UL Type 12
  • Schutzart IP65
  • Sehr robust

Produktbeschreibung

Winkelstücke besitzen 2 angeschweißte Flansche und dienen zur Änderung der Verlegerichtung.

Der Potenzialausgleich erfolgt direkt durch Verschrauben und/oder Kabel für Schutzleiteranschluss (siehe Zubehör).

Technische Daten

  • Artikelnummer: 1201-0106-00-03
  • Typ: Leitungskanal 1201
  • Querschnitt: 60 x 60 mm
  • WINKEL: 90°
  • VERLEGERICHTUNG: beliebig
  • Zulassung: UL
  • Schutzart: IP65, Type 12
  • Material: Stahlblech
  • Oberfläche: Pulverbeschichtet RAL 7035, glatt, seidenglanz
  • Blechstärke: Kanal: 1,5 mm
    Flansch: 3 mm
  • Gewicht: 0.58 kg
  • Schutzleiteranschluss: nach DIN EN 61439-1

Hinweis

  • Flanschverbindungen mit Flanschgummi abdichten (Flanschgummi siehe Zubehör).
  • UL Type 3R auf Anfrage.
  • 1 Stück
Flanschgummi für Serie 1201
1201-0106-00-06
Flanschgummi für Serie 1201
Typ
Leitungskanal 1201
Querschnitt
60 x 60 mm
Material
NBR
Oberfläche
schwarz
Kabel für Schutzleiteranschluss
3080-9036-06-10
Kabel für Schutzleiteranschluss
Leiterquerschnitte
6 mm2
Abmessungen
Länge: 120 mm
Bohrungsdurchmesser
6.4 mm
Material
H07V-K
Schraube mit Mutter
1201-0200-00-06
Schraube mit Mutter
Gewinde
M6
Gewindelänge L
16 mm
Material
Stahl
Oberfläche
verzinkt
Schraube Mutter Scheibe
1201-0100-80-00
Schraube Mutter Scheibe
Gewinde
M6
Gewindelänge L
20 mm
Material
Stahl
Oberfläche
verzinkt
Als PDF speichern Als PDF speichern Direkt-Anfrage
Winkelstück
Winkelstück
Winkelstücke besitzen 2 angeschweißte Flansche und dienen zur Änderung der Verlegerichtung.
Der Potenzialausgleich erfolgt direkt durch Verschrauben und/oder Kabel für Schutzleiteranschluss (siehe Zubehör).

Merken
Leitungskanal 1201
60 x 60 mm
90°
beliebig
UL
Leitungskanal 1201
60 x 60 mm
45°
beliebig
UL
Leitungskanal 1201
100 x 100 mm
90°
beliebig
UL
Leitungskanal 1201
100 x 100 mm
45°
beliebig
UL
Leitungskanal 1201
200 x 100 mm
90°
vertikal beliebig
UL
Leitungskanal 1201
200 x 100 mm
90°
beliebig
UL
Leitungskanal 1201
200 x 100 mm
45°
vertikal beliebig
UL
Leitungskanal 1201
200 x 100 mm
45°
beliebig
UL
Leitungskanal 1201
150 x 150 mm
90°
beliebig
UL
Leitungskanal 1201
150 x 150 mm
45°
beliebig
UL
