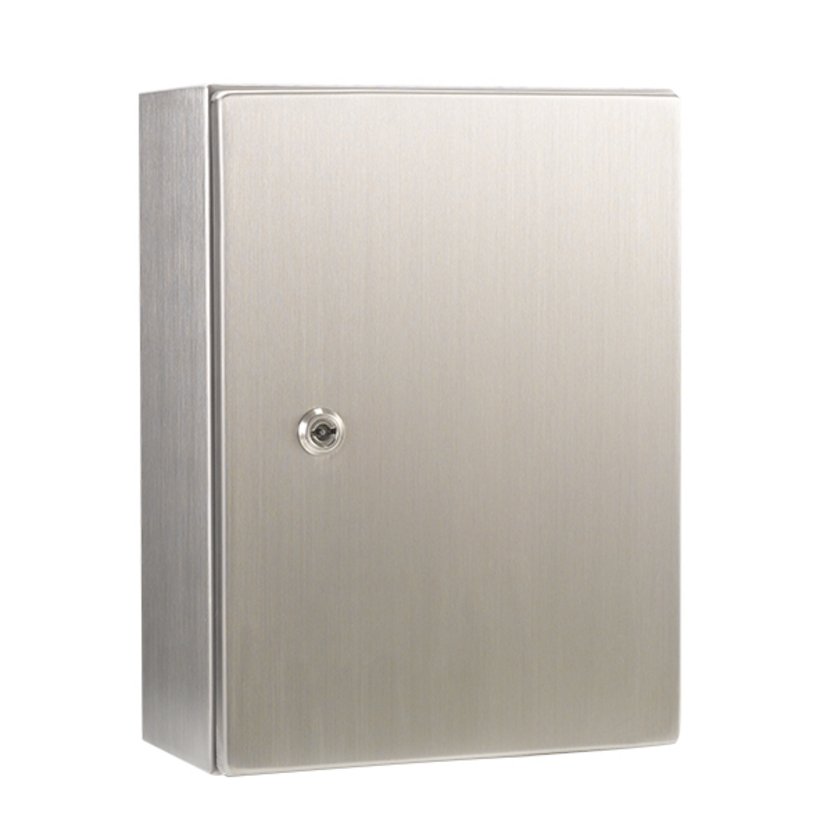

Wandgehäuse EMV Edelstahl, 1-türig

3351-2030-12-06

Wandgehäuse EMV Edelstahl, 1-türig

  • Schutz vor elektromagnetischen Störungen
  • Verhinderung von ungewollter Abstrahlung in die Umgebung
  • EMV/IP Spezialdichtung
  • Alle Kontaktstellen sind leitfähig

Produktbeschreibung

Wandgehäuse eintürig. Wahlweise mit oder ohne Montageplatte.

Schutzleiteranschluss nach DIN EN 61439-1, Bolzen M6x16 an Tür und Korpus

zweifach überprägte Zarge und schmaler Türspalt verhindern Eintritt von Schmutz und Wasser beim Öffnen der Tür

Tür mit EMV/IP Spezialdichtung, Standardanschlag rechts.

Scharniere verdeckt liegend, aus Edelstahl, Öffnungswinkel 180°

Verschluss: bis H-400 mm mit 1 Drehriegel, ab H-401 mm mit 2 Drehriege, ab H-801 mm mit 3-Punkt Schließung, Standard Betätigung 3 mm Doppelbart

Türen ab Höhe 400 mm beidseitig mit Verstärkungs-/Lochprofil mit Befestigungsbohrungen Ø 4,2 mm im 25 mm Raster

Boden geschlossen

Montageplatte auf Bolzen M8x35 auf Rückwand befestigt, max. 10 mm tiefenverstellbar, gekantete Montageplatte fix positioniert.

Wandbefestigung: Bohrungen mit Schrauben dicht verschlossen.

Technische Daten

  • Artikelnummer: 3351-2030-12-06
  • PRODUKTGRUPPENNAMEEBENE4: EMV-Gehäuse
  • Variante: ohne Montageplatte
  • Material: Edelstahl
  • Breite: 200 mm
  • Höhe: 300 mm
  • Tiefe: 125 mm
  • Blechstärke: Korpus: 1,5 mm
    Tür: 1,5 mm
  • Maximale Einbautiefe: von T-16 bzw. T-24 mm bei gekanteter Montageplatte (20 mm)
  • Schutzleiteranschluss: nach DIN EN 61439-1
  • Oberfläche: Außen gebürstet
  • Verschluss: komplett Edelstahl
  • Montageplatte: sendzimirverzinkt, 2 mm, ab Gehäuse Breite/Höhe 600 x 600 mm 2,5 mm, ab Breite/Höhe 801 mm gekantet 20 mm
  • Konstruktiv ausgelegt nach: IP54

Hinweis

  • Schließung durch Kompaktgriff, (für Profilhalbzylinder) und sonstige Modifikationen auf Anfrage.
  • Gehäuse ggf. mit Montageplatte (lose geliefert) und deren Befestigungsteile, Befestigungssatz für Schutzleiteranschluss, sowie 1 Schlüssel.
Wandbefestigungslaschen, Edelstahl
0351-9066-03-00
Wandbefestigungslaschen, Edelstahl
Wand-Abstand
6 mm
Material
Edelstahl
Wandbefestigungslaschen, Edelstahl
3080-9066-05-05
Wandbefestigungslaschen, Edelstahl
Wand-Abstand
12 mm
Material
Edelstahl
Wandbefestigungslaschen, Edelstahl
3080-9066-06-05
Wandbefestigungslaschen, Edelstahl
Wand-Abstand
40 mm
Material
Edelstahl
Kabel für Schutzleiteranschluss
3080-9036-06-20
Kabel für Schutzleiteranschluss
Leiterquerschnitte
6 mm2
Abmessungen
Länge: 220 mm
Bohrungsdurchmesser
6.4 mm
Material
H07V-K
Kabel für Schutzleiteranschluss
3080-9036-06-35
Kabel für Schutzleiteranschluss
Leiterquerschnitte
6 mm2
Abmessungen
Länge: 370 mm
Bohrungsdurchmesser
6.4 mm
Material
H07V-K
Montageplatte
0331-2030-00-13
Montageplatte
Passend für Breite
200 mm
Passend für Höhe
300 mm
