  • Artikelnummer: 8101-208-9406

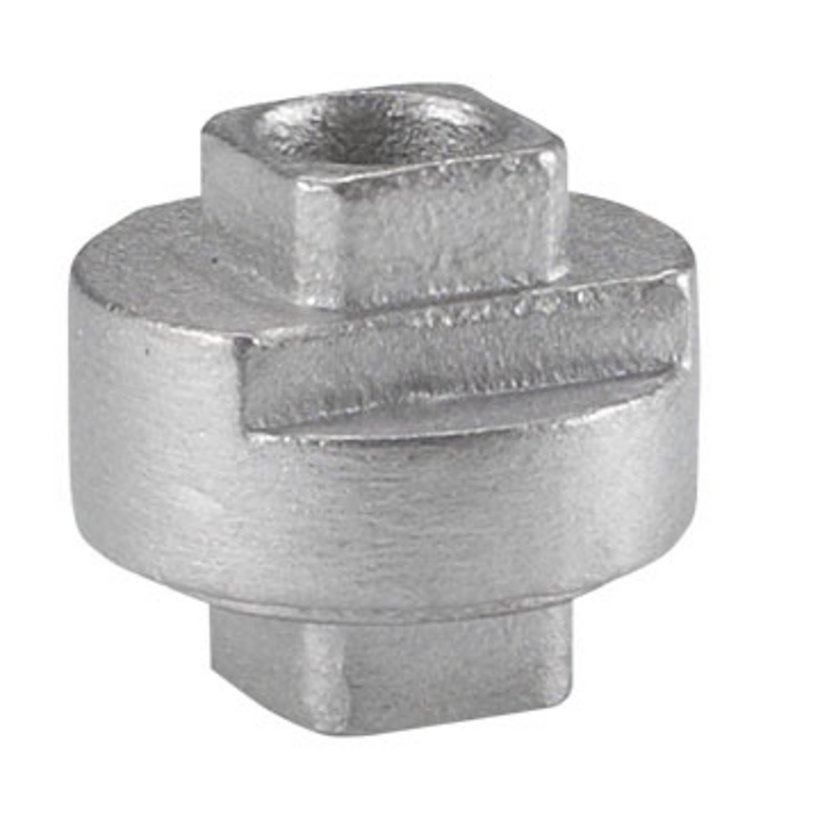

    Adapter für Schließzunge

    Hauptmerkmale

    Produktbeschreibung

    Verbindungsglied zwischen Stangenschloss und Standardschließzungen.

    Nur mit einem Stangenschloss verwendbar.

    Adapter hat beidseitig einen Aussenvierkant um die Drehbewegung des Stangenschlosses auf die Schließzunge zu übertragen.

    Technische Daten

    • Artikelnummer: 8101-208-9406
    • Material: Edelstahl 1.4401
    • Der Vierkant: hat beidseitig eine SW von 8 mm.
    • Oberfläche: Blank

    Hinweis

    • Bei Verwendung von Standardschließzungen mit einem "Adapter für Schließzunge" und einem "Stangenschloss" ändert sich das "angegebene b-Maß" bei den Schließzungen um + 4 mm und + Blechdicke. Berechnungsbeispiel:
    • Benötigtes b-Maß 30 mm, Türstärke 2 mm: 30 mm - 6 mm = 24 mm. Es wird eine Schließzunge mit einem angegebenen b-Maß von 24 mm benötigt.
    • Wichtig: Verwendbar sind nur Schließzungen mit einem angegebenen b-Maß von mindestens 18 mm.

    Lieferumfang

    • 1 Adapter

    Zubehör

    Zubehör Verschlußsysteme

    Schließzunge Typ D
    3070-0304-18-25

    Schließzunge Typ D

    b-Maß 18 mm
    Schließzungenlänge 25 mm
    Schließzunge Typ D
    3070-0304-18-35

    Schließzunge Typ D

    b-Maß 18 mm
    Schließzungenlänge 35 mm
    Schließzunge Typ D
    3070-0304-15-00

    Schließzunge Typ D

    b-Maß 18 mm
    Schließzungenlänge 45 mm
    Schließzunge Typ D
    3070-0704-18-05

    Schließzunge Typ D

    b-Maß 18 mm
    Schließzungenlänge 45 mm
    Schließzunge Typ D
    3070-0304-20-35

    Schließzunge Typ D

    b-Maß 20 mm
    Schließzungenlänge 35 mm
    Schließzunge Typ D
    3070-0304-18-00

    Schließzunge Typ D

    b-Maß 20 mm
    Schließzungenlänge 45 mm
    Schließzunge Typ D
    3070-0304-22-35

    Schließzunge Typ D

    b-Maß 22 mm
    Schließzungenlänge 35 mm
    Schließzunge Typ D
    3070-0304-20-00

    Schließzunge Typ D

    b-Maß 22 mm
    Schließzungenlänge 45 mm
    Schließzunge Typ D
    3070-0704-22-05

    Schließzunge Typ D

    b-Maß 22 mm
    Schließzungenlänge 45 mm
    Schließzunge Typ D
    3070-0304-24-35

    Schließzunge Typ D

    b-Maß 24 mm
    Schließzungenlänge 35 mm
    Schließzunge Typ D
    3070-0304-28-35

    Schließzunge Typ D

    b-Maß 28 mm
    Schließzungenlänge 35 mm
    Schließzunge Typ D
    3070-0304-29-00

    Schließzunge Typ D

    b-Maß 28 mm
    Schließzungenlänge 45 mm
    Schließzunge Typ D
    3070-0304-32-00

    Schließzunge Typ D

    b-Maß 32 mm
    Schließzungenlänge 45 mm
    Schließzunge Typ D
    3070-0304-35-35

    Schließzunge Typ D

    b-Maß 35 mm
    Schließzungenlänge 35 mm
    Schließzunge Typ D
    3070-0304-35-00

    Schließzunge Typ D

    b-Maß 35 mm
    Schließzungenlänge 45 mm
    Schließzunge Typ D
    3070-0304-40-00

    Schließzunge Typ D

    b-Maß 40 mm
    Schließzungenlänge 45 mm
    Schließzunge Typ D
    3070-0304-50-00

    Schließzunge Typ D

    b-Maß 50 mm
    Schließzungenlänge 45 mm
    Schließzunge für Schubstangenanschluß
    3070-0314-18-00

    Schließzunge für Schubstangenanschluß

    b-Maß 18 mm
    Schließzunge für Schubstangenanschluß
    3070-0315-15-00

    Schließzunge für Schubstangenanschluß

    b-Maß 20 mm
    Schließzunge für Schubstangenanschluß
    3070-0714-20-05

    Schließzunge für Schubstangenanschluß

    b-Maß 20 mm
    Schließzunge für Schubstangenanschluß
    3070-0314-20-00

    Schließzunge für Schubstangenanschluß

    b-Maß 22 mm
    Schließzunge für Schubstangenanschluß
    3070-0714-22-05

    Schließzunge für Schubstangenanschluß

    b-Maß 22 mm
    Schließzunge für Schubstangenanschluß
    3070-0314-28-00

    Schließzunge für Schubstangenanschluß

    b-Maß 28 mm
    Schließzunge für Schubstangenanschluß
    3070-0714-28-05

    Schließzunge für Schubstangenanschluß

    b-Maß 28 mm
    Schließzunge für Schubstangenanschluß
    3070-0314-35-00

    Schließzunge für Schubstangenanschluß

    b-Maß 35 mm
    Schließzunge für Schubstangenanschluß
    3070-0314-40-00

    Schließzunge für Schubstangenanschluß

    b-Maß 40 mm
    Schließzunge für Schubstangenanschluß
    3070-0314-50-00

    Schließzunge für Schubstangenanschluß

    b-Maß 50 mm
    Schubstangenantrieb ohne Zunge
    3070-0314-00-00

    Schubstangenantrieb ohne Zunge

    Material Stahlblech
    Oberfläche verzinkt
    Schließzunge ohne Anschlagnase
    3070-0911-00-15

    Schließzunge ohne Anschlagnase

    Material Stahlblech
    Oberfläche verzinkt
    Ausführung einfach
    Schließzunge ohne Anschlagnase
    3070-0911-00-20

    Schließzunge ohne Anschlagnase

    Material Stahlblech
    Oberfläche verzinkt
    Ausführung einfach
    Schließzunge ohne Anschlagnase
    3070-0911-07-15

    Schließzunge ohne Anschlagnase

    Material Stahlblech
    Oberfläche verzinkt
    Ausführung mit Schubstangenanschluß
    Schließzunge ohne Anschlagnase
    3070-0911-07-18

    Schließzunge ohne Anschlagnase

    Material Stahlblech
    Oberfläche verzinkt
    Ausführung mit Schubstangenanschluß
    Schließzunge ohne Anschlagnase
    3070-0911-07-20

    Schließzunge ohne Anschlagnase

    Material Stahlblech
    Oberfläche verzinkt
    Ausführung mit Schubstangenanschluß

    Passend für

    Schwenkhebelverschluß eckige Einbauöffnung Softline
    3070-0904-50-01

    Schwenkhebelverschluß eckige Einbauöffnung Softline

    Ausführung für Flachstange, Pos. 1
    Schwenkhebelverschluß eckige Einbauöffnung Softline
    3070-0904-55-00

    Schwenkhebelverschluß eckige Einbauöffnung Softline

    Ausführung für Flachstange, Pos. 2
    Schwenkhebelverschluß eckige Einbauöffnung Softline
    3070-0904-55-01

    Schwenkhebelverschluß eckige Einbauöffnung Softline

    Ausführung für Flachstange, Pos. 2
    Schwenkhebelverschluß eckige Einbauöffnung
    3070-0907-92-01

    Schwenkhebelverschluß eckige Einbauöffnung

    Ausführung für Flachstange
    Schwenkhebelverschluß eckige Einbauöffnung
    3070-0907-92-02

    Schwenkhebelverschluß eckige Einbauöffnung

    Ausführung für Flachstange
    Schwenkhebelverschluß eckige Einbauöffnung
    3070-0907-95-01

    Schwenkhebelverschluß eckige Einbauöffnung

    Ausführung für Flachstange
    Schwenkhebelverschluß eckige Einbauöffnung
    3070-0907-95-02

    Schwenkhebelverschluß eckige Einbauöffnung

    Ausführung für Flachstange
